Podlahové vytápění

Teplovodní podlahové vytápění rozvádí teplo rovnoměrně celou plochou podlahy, pracuje s nízkou teplotou topné vody (obvykle 35–45 °C) a v interiéru nezabírá místo žádnými radiátory. V této kategorii najdete vše potřebné pro jeho stavbu — od rozdělovačů a skříní přes systémové desky a fólie až po čerpadlové sestavy a montážní příslušenství pro novostavby i rekonstrukce.

Proč zvolit teplovodní podlahové vytápění

• Rovnoměrné teplo v celé místnosti — podlaha vyzařuje teplo celou plochou, takže teplota vzduchu je vyrovnanější než u bodového zdroje a nohy jsou vždy v teple.
• Nízkoteplotní provoz — systém pracuje s teplotou topné vody 35–45 °C, takže se výborně hodí k tepelným čerpadlům a kondenzačním kotlům, kde nízkoteplotní provoz přímo zvyšuje účinnost.
• Volné stěny — bez topných těles máte větší volnost při zařizování a návrhu dispozice.
• Komfort na každém kroku — teplou podlahu oceníte hlavně v koupelně, kuchyni, obývacím pokoji i v dětských pokojích.

Z čeho se skládá systém podlahového topení

Spolehlivé podlahové vytápění tvoří několik navazujících prvků, které musí do sebe přesně zapadat:

• Trubky — nejčastěji vícevrstvé trubky PE-RT/AL/PE-RT nebo PE-RT/EVOH/PE-RT s kyslíkovou bariérou, obvykle v průměru 16 nebo 20 mm. Pokládají se ve spirále nebo meandru s roztečí 150–300 mm podle tepelné ztráty místnosti.

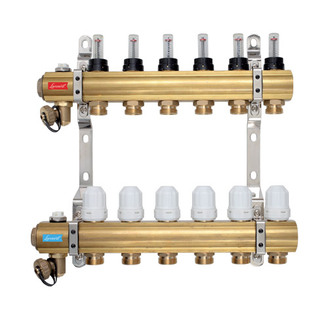

• Rozdělovače — rozdělovače podlahového vytápění rozvádějí topnou vodu do jednotlivých okruhů a díky průtokoměrům umožňují jejich hydraulické vyvážení.
• Skříně pro rozdělovače — podomítkové nebo nástěnné skříně chrání technickou část systému a dávají instalaci úhledný vzhled.
• Systémové desky a fólie — systémové desky a fólie s rastrem usnadňují pokládku, pomáhají dodržet rozteč a tepelnou izolací omezují únik tepla do konstrukce.
• Dilatační pásek — lepí se po obvodu místnosti i kolem pevných předmětů (sloupy, prahy). Umožňuje tepelnou roztažnost betonové mazaniny a zabraňuje vzniku trhlin.
• Spony a příchytky — fixují trubky v požadované poloze při pokládce i při lití anhydritu nebo betonu.
• Čerpadlové sestavy — čerpadlové sestavy se směšovacím ventilem zajistí cirkulaci a sníží teplotu vody ze zdroje na hodnotu vhodnou pro podlahové topení.
• Regulace — prostorové termostaty a regulace řídí teplotu v jednotlivých místnostech a šetří energii.

Jak vybrat komponenty pro podlahové vytápění

• Vycházejte z projektu — rozteč pokládky, počet a délka okruhů vycházejí z tepelných ztrát jednotlivých místností. Bez výpočtu riskujete předimenzování nebo nedostatečný výkon.
• Hlídejte délku okruhů — u trubek 16 mm se délka jednoho okruhu drží zpravidla do 100 m, u trubek 20 mm do 120 m, aby tlaková ztráta zůstala v přijatelných mezích.
• Rozdělovač podle počtu okruhů — počet vývodů musí odpovídat počtu topných okruhů. Vyplatí se zvážit rezervu jednoho nebo dvou vývodů pro budoucí rozšíření.
• Zdroj tepla — nízkoteplotní zdroj (tepelné čerpadlo) lze často připojit přímo. U kotle s vyšší teplotou vody je nutná čerpadlová sestava se směšováním.
• Skladba a výška podlahy — mokrý systém (anhydrit nebo beton) vyžaduje výšku skladby od cca 80 mm, suchý systém do systémové desky lze realizovat i při výšce od 30–40 mm.
• Podlahová krytina — nejlépe vede teplo dlažba a kamenné materiály. U dřevěných podlah a koberců počítejte s vyšším tepelným odporem a vždy ověřte, zda je krytina certifikována pro použití nad podlahovým topením.
• Kompatibilita — ověřte připojovací rozměry trubek, šroubení a rozdělovače (nejčastěji eurokonus 3/4").

Podlahové vytápění pro novostavbu i rekonstrukci

V novostavbě je ideální počítat s podlahovým topením už v projektu — skladba podlahy, umístění rozdělovače i zdroj tepla se pak navrhnou jako jeden celek a výsledek je nejúspornější. Při rekonstrukci rozhoduje hlavně dostupná výška podlahy: pokud je k dispozici alespoň 80 mm, použijte mokrý systém s anhydritem; při nižší výšce nebo na dřevěném trámovém stropě sáhněte po suchém systému do systémové desky nebo fólie. V obou případech je nutné ověřit únosnost stropu.

Časté dotazy k podlahovému vytápění

Jaká je správná teplota vody pro podlahové vytápění?

Teplovodní podlahové vytápění pracuje s teplotou topné vody typicky 35–45 °C, přičemž teplota povrchu podlahy by neměla překročit 29 °C v obytných místnostech a 33 °C v koupelnách. Vyšší teplota vody ze zdroje se snižuje čerpadlovou sestavou se směšovacím ventilem.

Jak dlouhý může být jeden topný okruh?

Maximální délka jednoho okruhu závisí na průměru trubky. U trubek 16 mm se doporučuje nepřekračovat 100 m, u trubek 20 mm přibližně 120 m. Delší okruhy mají vysokou tlakovou ztrátu, průtok v nich klesá a vzdálenější části podlahy se dostatečně nevyhřejí.

Co je dilatační pásek a proč je nutný?

Dilatační pásek je pružný pěnový pásek, který se lepí po celém obvodu místnosti (a kolem sloupů nebo prahů) před litím betonové mazaniny nebo anhydritu. Umožňuje tepelnou roztažnost betonové desky při zahřátí a zabraňuje vzniku trhlin v podlaze. Jeho vynechání je jednou z nejčastějších chyb při montáži podlahového topení.

Jaký je rozdíl mezi mokrým a suchým systémem podlahového topení?

Mokrý systém ukládá trubky do betonové mazaniny nebo anhydritu — má vyšší tepelnou setrvačnost, ale vyžaduje výšku skladby od cca 80 mm a dobu vyschnutí před spuštěním. Suchý systém ukládá trubky do systémové desky nebo fólie bez mokrého procesu — je vhodný při nízké výšce podlahy, na dřevěných stropech nebo při rekonstrukci, kde není možné čekat na vyschnutí.

Lze podlahové topení použít pod plovoucí podlahou nebo kobercem?

Ano, ale s podmínkami. Plovoucí podlaha nebo koberec musí být výrobcem certifikovány pro použití nad podlahovým topením a jejich tepelný odpor (R-hodnota) nesmí překročit hodnotu stanovenou projektem. Vysoký tepelný odpor krytiny snižuje výkon systému a může vést k přehřívání trubek.
