Vícevrstvé trubky PE-X, PE-RT

Vícevrstvé trubky PE-X a PE-RT jsou základem moderních rozvodů topení a vody. V nabídce najdete tři typy: PE-RT/AL/PE-RT s hliníkovou vrstvou, PE-X/AL/PE-X se síťovaným polyetylenem a hliníkem a PE-RT/EVOH/PE-RT s kyslíkovou bariérou — v dimenzích od 16 do 32 mm a v návinech od 100 do 500 m. Hodí se pro podlahové vytápění, připojení radiátorů i páteřní rozvody v rodinných domech a bytech.

Jak číst označení vícevrstvé trubky

• Vrstvy materiálu — například PE-RT/AL/PE-RT znamená vnitřní vrstvu z PE-RT, hliníkovou střední vrstvu a vnější vrstvu z PE-RT. U trubky PE-X/AL/PE-X jsou obě plastové vrstvy ze síťovaného polyetylenu.
• Rozměr d 16 × 2,0 — první číslo je vnější průměr trubky v milimetrech, druhé tloušťka stěny. Trubka 16 × 2 má tedy vnitřní průměr 12 mm.
• Návin — délka trubky v jednom svitku, například 200 m. Delší návin umožní položit více okruhů bez zbytečných zbytků.

Tři typy vícevrstvých trubek — jak se liší

• PE-RT/AL/PE-RT — hliníková vrstva drží trubku v ohnuté poloze, výrazně snižuje tepelnou roztažnost a zcela brání pronikání kyslíku. Ideální pro rozvody v drážkách a stěnách, připojení radiátorů i podlahové topení, kde oceníte, že trubka „nevyskakuje" ze smyček. V nabídce v dimenzích 16, 20, 26 a 32 mm v návinech 50–500 m (Lansanit, FV Plast).

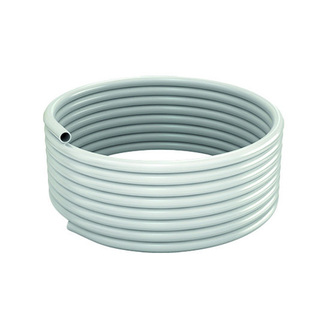

• PE-X/AL/PE-X (PEXAL, Radopress) — obě plastové vrstvy jsou ze síťovaného polyetylenu PE-Xb, hliníková fólie je svařená natupo. Trubka vyniká tvarovou pamětí, vysokou odolností proti trhlinám způsobeným pnutím a dlouhodobou teplotní stabilitou. Vhodná pro rozvody vody, topení i průmyslové aplikace. V nabídce v dimenzích 16, 26 a 50 mm (Giacomini, Pipelife).
• PE-RT/EVOH/PE-RT — plně plastová pětivrstvá trubka s kyslíkovou bariérou EVOH. Je lehčí a pružnější, snadno se rozvíjí a pokládá do nopových desek. Volí se hlavně pro teplovodní podlahové vytápění. V nabídce v dimenzích 16, 17, 18 a 20 mm v návinech 200–400 m (Lansanit, FV Plast).

Jakou dimenzi trubky zvolit

• 16 a 17 mm — nejčastější volba pro podlahové topení v obytných místnostech. Jeden okruh zpravidla do 100 m.
• 18 a 20 mm — pro delší topné okruhy, větší průtoky, průmyslové podlahy a připojení radiátorů.
• 26 a 32 mm — pro páteřní a stoupací rozvody vody a topení, připojení rozdělovačů a zdrojů tepla.
• 50 mm — pro páteřní rozvody a průmyslové instalace, dostupná v provedení PE-X/AL/PE-X.

Kolik trubky potřebujete na podlahové topení

Spotřeba trubky závisí na rozteči pokládky. Orientačně platí: rozteč 10 cm ≈ 10 m trubky na m², rozteč 15 cm ≈ 6,7 m/m² a rozteč 20 cm ≈ 5 m/m². K výsledku připočtěte přívodní části okruhů k rozdělovači. Délka jednoho okruhu u trubky 16 mm se zpravidla drží do zhruba 100 m — návin 200 m tak pokryje přibližně dva okruhy. Pro přesné kladení trubek v rozteči použijte systémové desky nebo fólie s rastrem.

Montáž a spojování

Trubky se řežou kolmo nůžkami na plast, před spojením se kalibrují a odhrotují. Spojují se lisovacími tvarovkami, k rozdělovači se připojují svěrným šroubením. Rozvody vedené mimo topnou plochu a v nevytápěných prostorech chraňte tepelnou izolací, která omezí ztráty tepla i kondenzaci. Kompletní příslušenství pro montáž — nůžky, kalibrátory a ohýbačky — najdete v kategorii nářadí na plast.

Časté otázky

Jaký je rozdíl mezi PE-X a PE-RT?

PE-X je síťovaný polyetylen s vysokou teplotní odolností a tvarovou pamětí — po ohnutí se vrátí do původního tvaru, pokud není zafixován. PE-RT je polyetylen se zvýšenou teplotní odolností, který není síťovaný, je pružný a snadno se zpracovává. Oba materiály jsou vhodné pro topení i rozvody vody, PE-X se navíc hodí pro aplikace s vyššími teplotními špičkami.

Jaký je rozdíl mezi PE-X/AL/PE-X a PE-RT/AL/PE-RT?

Obě trubky mají hliníkovou vrstvu, která zajišťuje tvarovou stálost, nízkou tepelnou roztažnost a kyslíkovou bariéru. Rozdíl je v plastové vrstvě: PE-X/AL/PE-X používá síťovaný polyetylen s tvarovou pamětí a vyšší odolností proti trhlinám způsobeným pnutím, PE-RT/AL/PE-RT je pružnější a snadněji se ohýbá. Pro běžné rozvody topení a vody jsou obě varianty plnohodnotnou volbou.

Kolik metrů trubky je potřeba na 1 m² podlahového topení?

Při rozteči 10 cm zhruba 10 m, při 15 cm asi 6,7 m a při 20 cm přibližně 5 m trubky na m². K tomu je potřeba připočítat přívody k rozdělovači.

Jak dlouhý může být jeden okruh podlahového topení?

U trubky 16 mm se doporučuje délka okruhu zpravidla do zhruba 100 m. Delší okruhy mají vyšší tlakovou ztrátu a horší rovnoměrnost vytápění. Návin 200 m tak pokryje přibližně dva standardní okruhy.

Je lepší trubka s hliníkem, nebo s EVOH?

Obě mají kyslíkovou bariéru. Hliníková trubka (PE-RT/AL/PE-RT nebo PE-X/AL/PE-X) drží tvar, má nižší roztažnost a hodí se pro všechny typy rozvodů. Trubka s EVOH je lehčí, pružnější a pohodlnější pro pokládku podlahového topení do nopových desek.

Co znamená označení 16 × 2?

Vnější průměr trubky je 16 mm a tloušťka stěny 2 mm. Vnitřní průměr je tedy 12 mm. Tvarovky i svěrné šroubení musí odpovídat oběma hodnotám.

Lze trubku v podlaze spojovat?

Topné okruhy se ideálně pokládají vcelku bez spojů. Pokud je spoj nevyhnutelný, používají se lisované tvarovky určené k zabudování a spoj se před zalitím důkladně ověří tlakovou zkouškou. Více k systému najdete v kategorii podlahové vytápění.
