Uzavírací ventily

Uzavírací ventil slouží k uzavření přívodu vody nebo topné vody v určité části rozvodu. Ovládá se otáčením kolečka, které postupně zvedá nebo spouští uzavírací prvek, takže průtok zavírá plynule a bez prudkých rázů. Nejčastěji se montují za vodoměr, na stoupačky nebo jako uzávěry větví topení v dimenzích od DN 10 (3/8") do DN 50 (2"). Uzavírací ventily a šoupátka patří mezi tradiční a osvědčené armatury v rozvodech pitné vody, užitkové vody i topení.

Jaké uzavírací ventily a šoupátka najdete v kategorii

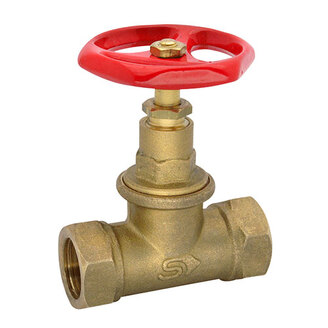

• Přímé uzavírací ventily: klasický ventil s kolečkem, který uzavírá průtok přitlačením kuželky do sedla. Umožňuje i jemné přivření průtoku.

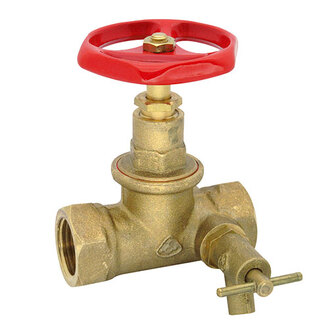

• Přímé ventily s odvodněním: po uzavření dovolí vypustit vodu z potrubí za ventilem. Používají se například za vodoměrem nebo na venkovních rozvodech, které se na zimu vypouštějí.

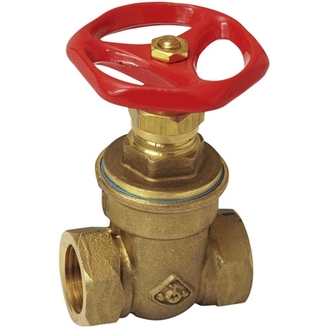

• Šoupátka: uzavírají průtok klínem, který se posouvá kolmo na směr proudění. V otevřené poloze uvolní celý průřez potrubí a téměř nebrzdí průtok.

Vybírat můžete v dimenzích od DN 10 (3/8") do DN 50 (2") s vnitřním závitem na obou stranách. Pro velké dimenze vodovodních řadů jsou určená přírubová šoupata v kategorii Inženýrské sítě.

Jak vybrat uzavírací ventil

• Typ armatury: přímý ventil zvolte tam, kde chcete průtok i přivírat. Šoupátko se hodí pro úplné otevření nebo zavření s minimální tlakovou ztrátou.
• Dimenze: musí odpovídat potrubí. Označení DN udává jmenovitou světlost, v závorce je odpovídající rozměr závitu v palcích.
• Závit: FF znamená vnitřní závit na obou stranách. Na potrubí nebo tvarovky s vnějším závitem jej tedy našroubujete přímo bez redukce.
• Odvodnění: pokud budete potřebovat úsek za ventilem vypustit, zvolte ventil s odvodněním.
• Médium: ověřte v parametrech produktu, že je armatura určená pro vodu, topení a teplotu, se kterou rozvod pracuje.

Co právě řešíte?

• Uzávěr za vodoměrem: ventil s odvodněním jako součást vodoměrné sestavy.
• Venkovní rozvod, který se na zimu vypouští: ventil s odvodněním uvnitř objektu.
• Uzávěr větve rozvodu vody nebo topení: přímý ventil nebo šoupátko v dimenzi potrubí.
• Výměna starého ventilu: nový ventil stejné dimenze, případně náhradní díly, pokud chcete opravit stávající armaturu. Pro napojení na potrubí využijte mosazné tvarovky.
• Rychlé uzavření otočením o 90°: místo uzavíracího ventilu zvolte kulový kohout.

Kde se uzavírací ventily používají

• Rozvody pitné a užitkové vody: hlavní uzávěry, uzávěry stoupaček a jednotlivých větví.
• Topné soustavy: oddělení částí okruhu při servisu.
• Vodoměrné sestavy: uzávěr s vypouštěním za vodoměrem.
• Rekonstrukce starších rozvodů: náhrada původních ventilů za nové ve stejné dimenzi.
• Provozovny a technické místnosti: technologické rozvody vody a topení.

Další uzavírací, regulační a ochranné armatury najdete v kategorii Ventily a armatury.

Na co si dát pozor při montáži

• Přímý ventil osaďte podle šipky na těle, která ukazuje směr průtoku. Při opačné montáži může ventil hůře těsnit a rychleji se opotřebovat.
• U ventilu s odvodněním musí být vypouštěcí šroubek na straně úseku, který chcete vypouštět.
• Šoupátko nepoužívejte k regulaci v pootevřené poloze, je určené pro úplné otevření nebo zavření.
• Závity utěsněte vhodným materiálem z kategorie Těsnění potrubí. Pro napojení na potrubí využijte mosazné tvarovky.
• Při utahování držte ventil klíčem za tělo na straně, kterou šroubujete, aby se armatura nedeformovala.
• Ventily, které zůstávají dlouho otevřené, čas od času zavřete a znovu otevřete, aby nezatuhly.

Časté dotazy

Jaký je rozdíl mezi uzavíracím ventilem a šoupátkem?

Uzavírací ventil zavírá průtok přitlačením kuželky do sedla a umožňuje průtok i přivřít. Voda jím ale protéká zalomenou cestou, takže má vyšší tlakovou ztrátu. Šoupátko uzavírá průtok klínem a v otevřené poloze uvolní celý průřez potrubí, k regulaci se ale nehodí.

Je lepší uzavírací ventil, nebo kulový kohout?

Kulový kohout zavře rychle otočením o 90° a téměř nebrzdí průtok. Uzavírací ventil se zavírá postupně otáčením kolečka, což omezuje tlakové rázy a umožňuje průtok jemně nastavit.

K čemu slouží ventil s odvodněním?

Po uzavření ventilu můžete malým vypouštěcím šroubkem vypustit vodu z potrubí za ním. Využijete ho například za vodoměrem, při opravách nebo u venkovních rozvodů, které je nutné na zimu vypustit.

Co znamená označení Rp a FF?

Rp označuje vnitřní trubkový závit a FF znamená, že ventil má vnitřní závit na obou stranách. Na potrubí nebo tvarovky s vnějším závitem jej tedy našroubujete přímo.

Záleží na směru montáže ventilu?

U přímých uzavíracích ventilů ano. Voda má proudit ve směru šipky vyražené na těle ventilu. Pokud šipku nenajdete, řiďte se návodem výrobce.
