Rozdělovač 10-cestný, Lansanit

Deset okruhů na jednom rozdělovači znamená méně kompromisů při návrhu a snazší vyregulování celé soustavy.

Rozdělovač s deseti větvemi je určený pro teplovodní vytápění tam, kde jeden menší rozdělovač nestačí.

• Rodinné domy, kde je podlahové topení v přízemí i v patře nebo v mnoha samostatných místnostech.
• Větší byty a podkroví s rozdělením na obytnou zónu, ložnice, koupelny a chodby.
• Kanceláře, ordinace a menší komerční prostory s požadavkem na zónovou regulaci.
• Novostavby i rekonstrukce s rozvody z PEX, ALPEX nebo měděného potrubí.

U větších objektů a složitějšího hydraulického schématu doporučujeme rozdělovač doplnit čerpadlovou sestavou pro lepší hydraulické vyvážení topných okruhů.

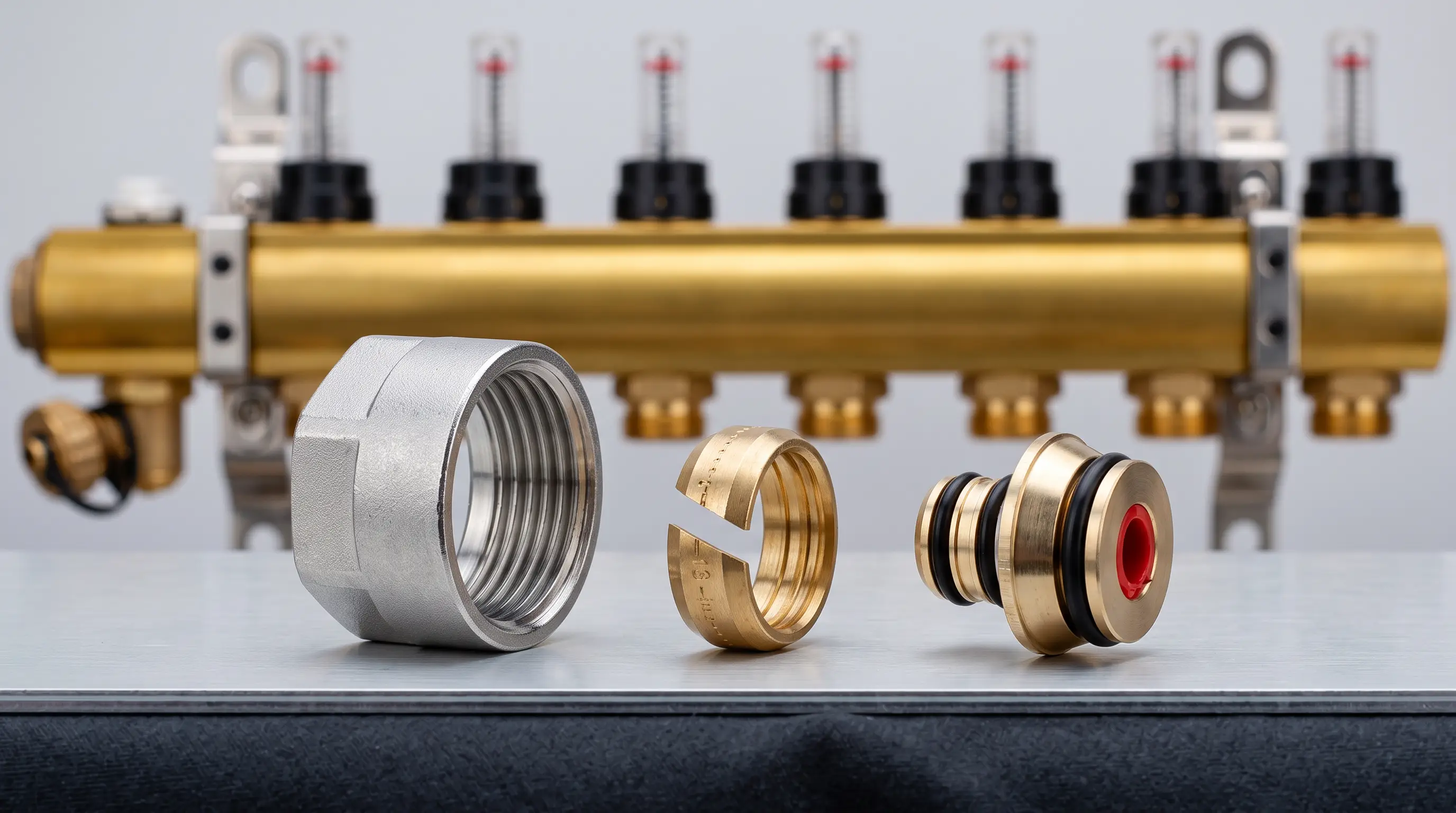

Svěrné šroubení pro připojení topných trubek není součástí balení. Vyberte ho podle materiálu a dimenze potrubí. Pro výstupy 3/4" se běžně používá pro trubky PEX, ALPEX i Cu v dimenzích DN 15 až DN 20.

Rozdělovač se montuje na stěnu nebo do skříně rozdělovače. Při výběru skříně počítejte s celkovou délkou sestavy 555 mm, hloubkou 95 mm a prostorem pro připojovací armatury a případné hlavice. Před uvedením do provozu soustavu odvzdušněte, proveďte tlakovou zkoušku a nastavte průtoky na průtokoměrech podle projektu nebo délky jednotlivých smyček.

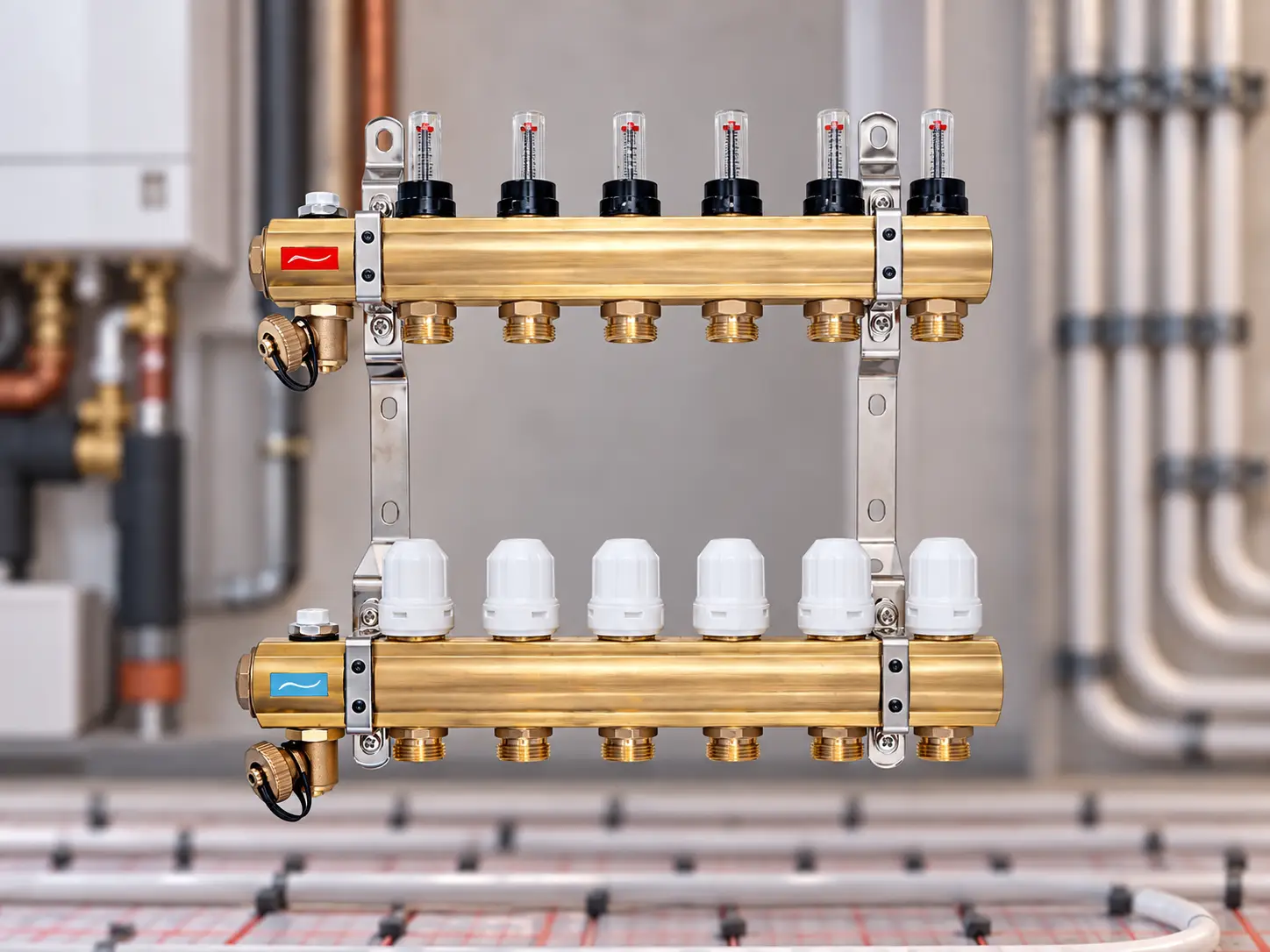

Rozdělovač tvoří dvě mosazné lišty: horní přívodní, která rozvádí teplou vodu do okruhů, a spodní zpětná, která vodu ze smyček sbírá zpět.

• Tělo rozdělovače i sběrače z mosazi CW617N.
• Přívodní lišta s regulačním šroubením a průtokoměry pro nastavení průtoku v každém okruhu.
• Zpětná lišta s uzavíracími ventily pro montáž elektrotermických hlavic s připojením M30 × 1,5.
• 7 výstupů pro svěrné šroubení 3/4" s roztečí 50 mm.
• Hlavní připojení 1" s vnitřním závitem podle ISO 228.
• Odvzdušňovací ventily 1/2" a vypouštěcí kohouty 1/2" na obou lištách.
• Mosazné zátky 1".
• Ocelové držáky s otvory pro uchycení ke stěně nebo do rozdělovačové skříně.
