Rozdělovač 8-cestný, Lansanit

Osm nezávislých okruhů na jednom rozdělovači znamená méně rozvodů, přehlednější technickou místnost a přesné řízení tepla v celém objektu.

Rozdělovač s osmi větvemi je vhodný pro teplovodní vytápění velkých obytných i komerčních ploch.

• Velké rodinné domy a vily s mnoha místnostmi na jednom podlaží.
• Domy s otevřeným obývacím prostorem a kuchyní, které je potřeba rozdělit do více topných smyček.
• Kanceláře, showroomy, ordinace a obchodní prostory se samostatnou regulací zón.
• Rekonstrukce větších objektů, kde se podlahové topení zavádí do celého podlaží.
• Rozvody z PEX, ALPEX nebo měděného potrubí.

U větších objektů a složitějšího hydraulického schématu doporučujeme rozdělovač doplnit čerpadlovou sestavou pro lepší hydraulické vyvážení topných okruhů.

Svěrné šroubení pro připojení topných trubek není součástí balení. Vyberte ho podle materiálu a dimenze potrubí. Pro výstupy 3/4" se běžně používá pro trubky PEX, ALPEX i Cu v dimenzích DN 15 až DN 20.

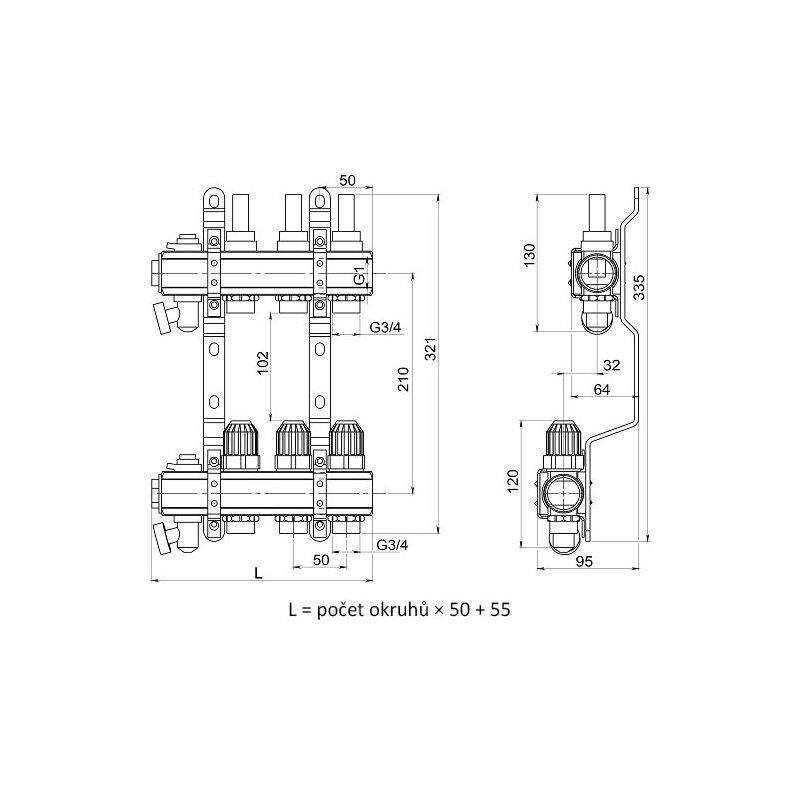

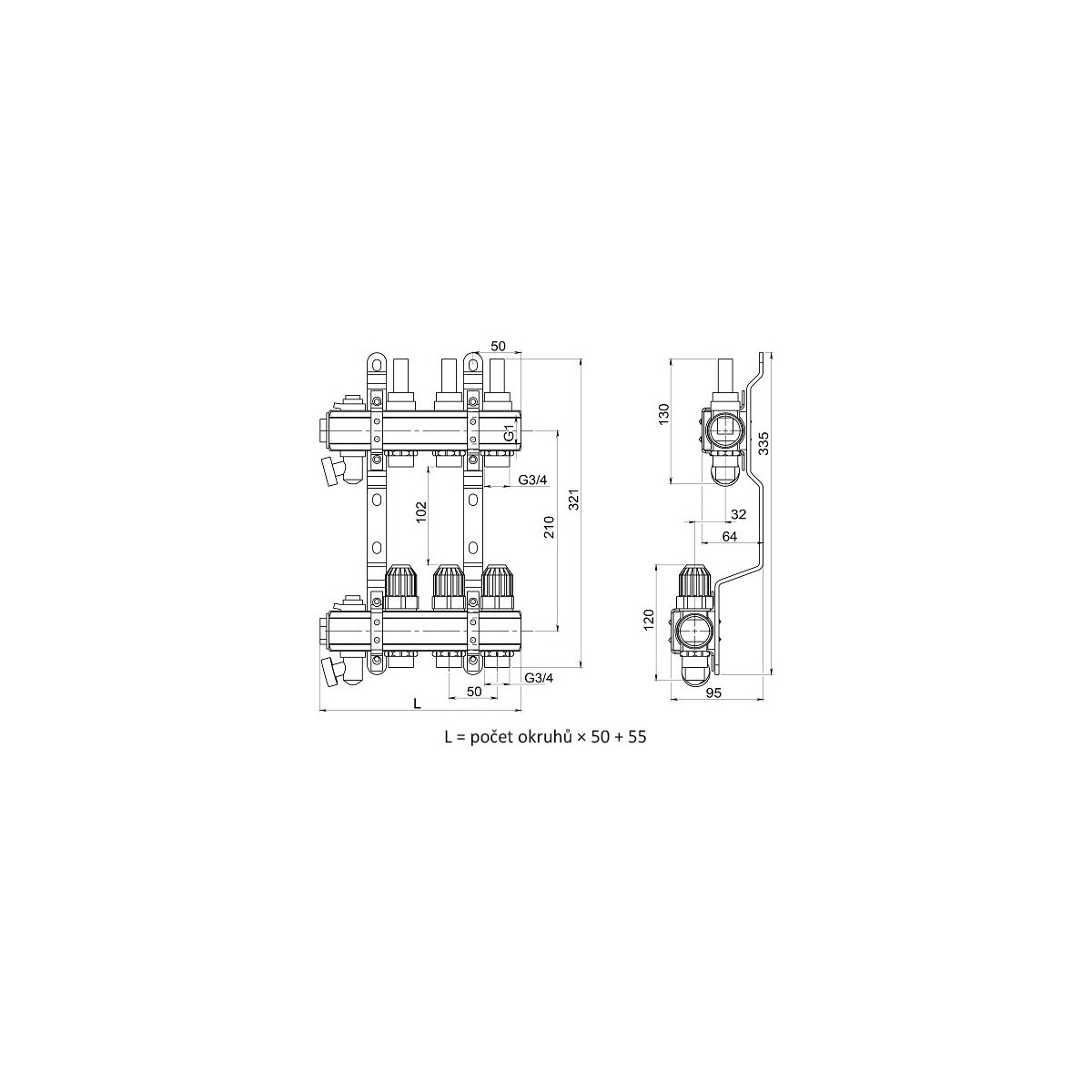

Rozdělovač se montuje na stěnu nebo do skříně rozdělovače. Při výběru skříně počítejte s celkovou délkou sestavy 455 mm, hloubkou 95 mm a prostorem pro připojovací armatury a případné hlavice. Před uvedením do provozu soustavu odvzdušněte, proveďte tlakovou zkoušku a nastavte průtoky na průtokoměrech podle projektu nebo délky jednotlivých smyček.

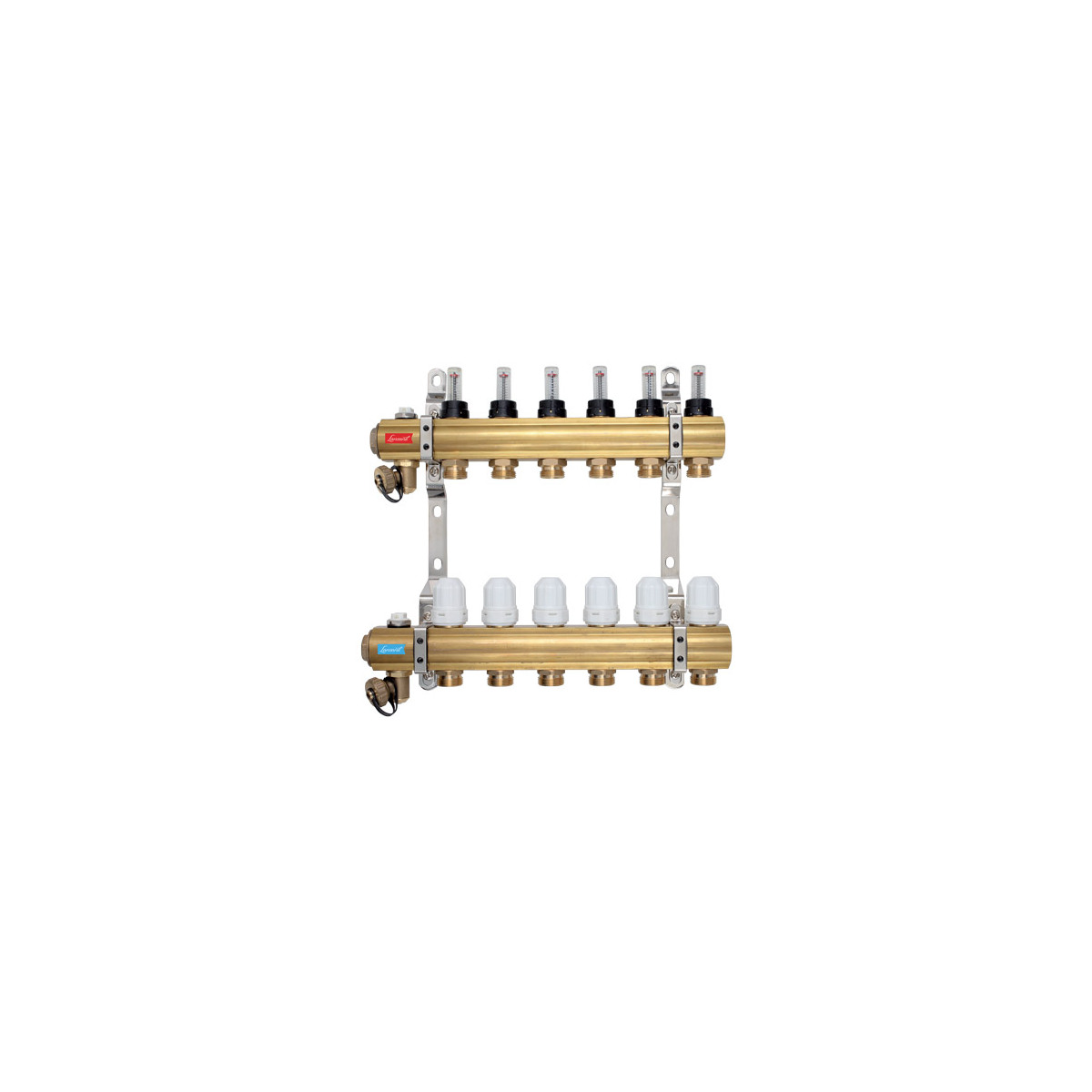

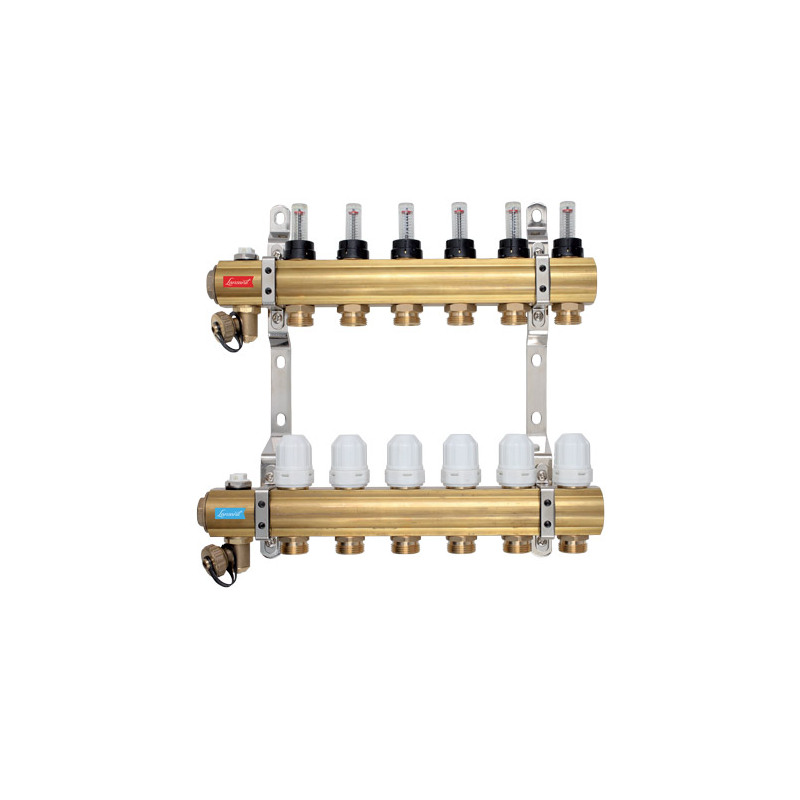

Rozdělovač tvoří dvě mosazné lišty: horní přívodní, která rozvádí teplou vodu do okruhů, a spodní zpětná, která vodu ze smyček sbírá zpět.

• Tělo rozdělovače i sběrače z mosazi CW617N.
• Přívodní lišta s regulačním šroubením a průtokoměry pro nastavení průtoku v každém okruhu.
• Zpětná lišta s uzavíracími ventily pro montáž elektrotermických hlavic s připojením M30 × 1,5.
• 7 výstupů pro svěrné šroubení 3/4" s roztečí 50 mm.
• Hlavní připojení 1" s vnitřním závitem podle ISO 228.
• Odvzdušňovací ventily 1/2" a vypouštěcí kohouty 1/2" na obou lištách.
• Mosazné zátky 1".
• Ocelové držáky s otvory pro uchycení ke stěně nebo do rozdělovačové skříně.
