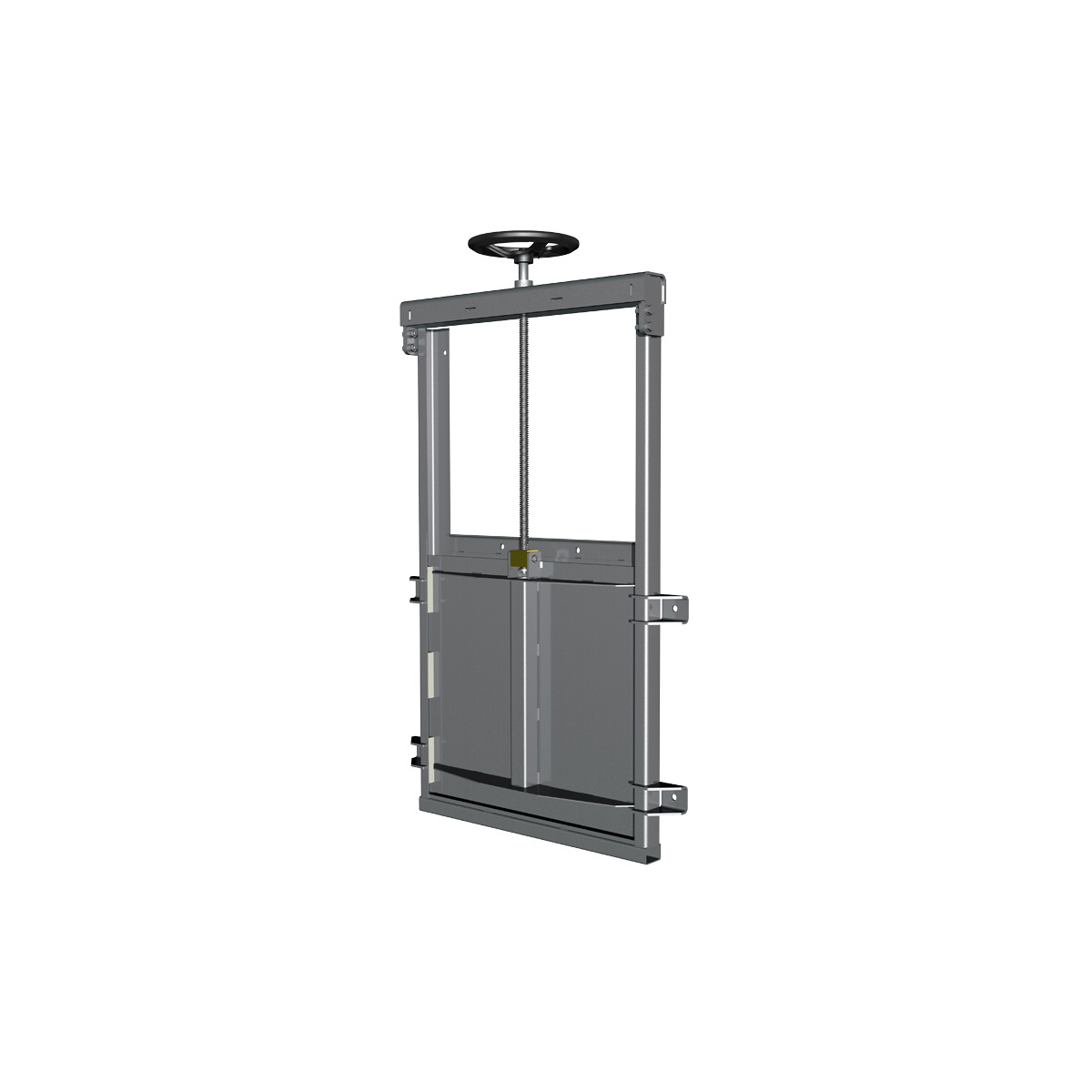

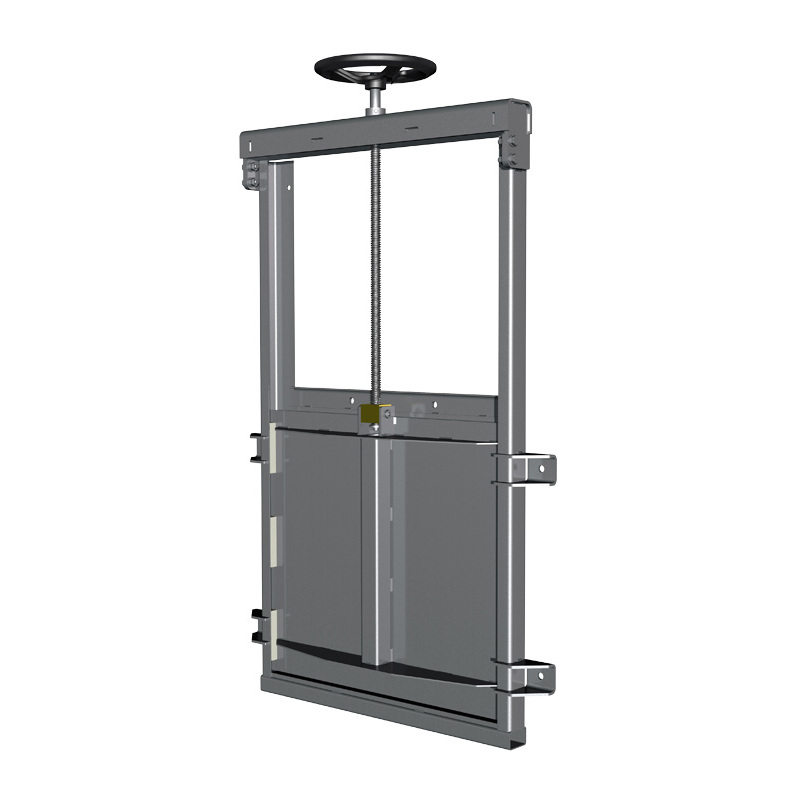

Šoupátko vřetenové ERI-plus 700x700

Popis

Plnoprůtočné čtyřhranně těsnicí vřetenové šoupátko.
Robustní svařovaná rámová konstrukce.
S volně uloženou samočisticí vřetenovou maticí.
S integrovaným profilovaným těsněním desky.
Těsnění mezi zdí a šoupátkem je součástí rámu.
Vysoká míra těsnosti.
Nízká hmotnost.
V mezipoloze nedochází k vibracím, šoupátko může být použito i pro hrubou regulaci.

Ovládání

Šoupátkovým klíčem, ručním kolem, pneupohonem nebo el. servopohonem.
Šoupátko zavírá, otáčíme-li ovládacím koncem doprava.

Materiál

Rám, deska: korozivzdorná ocel 1.4301 (17%Cr)
Vřeteno: korozivzdorná ocel 1.4057 (17% Cr)
Těsnění: pryž EPDM odolná odpadní vodě a UV záření
Vřetenová matice: bronz odolný odpadní vodě

Ochrana proti korozi

Všechny díly z korozivzdorné oceli jsou mořeny a pasivovány.


Určení

Odpadní, komunální a užitková voda při dovolené pracovní teplotě do 50 °C.
Oboustranný pracovní přetlak: max. 0,06 MPa (6m vodní sloupec)
