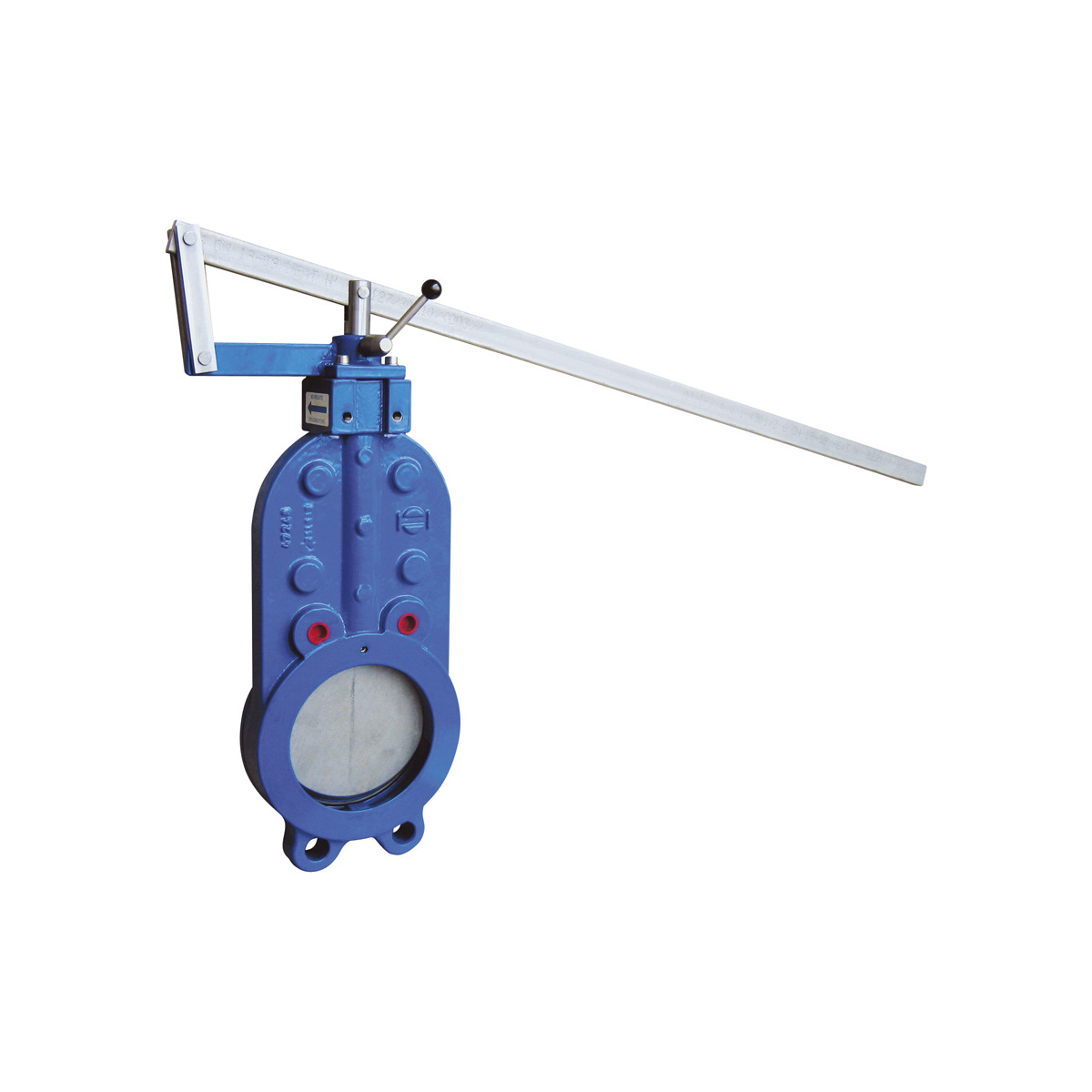

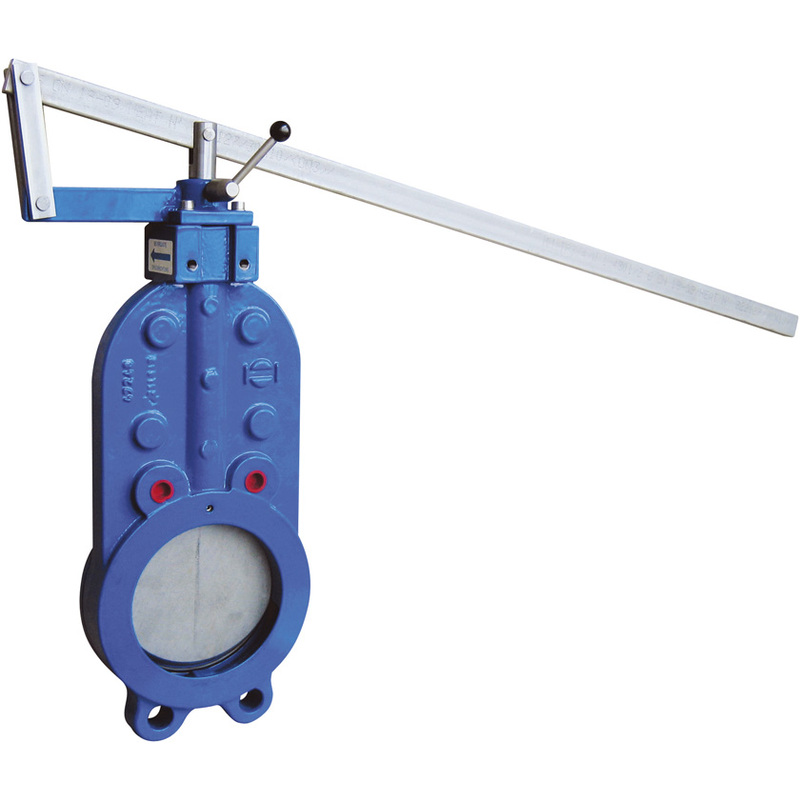

Šoupátko nožové MONO DN 100 PN10

Popis

Plnoprůtočné nožové šoupátko s pákou pro rychlé ruční uzavírání.
Jednodílné těleso (monobloková konstrukce) s čisticí zátkou (G1/4) chrání nůž proti vnikání nečistot.
Díky nízkým ovládacím momentům lze armaturou snadno ručně manipulovat.
Princip těsnění nevyžaduje příčnou ucpávku, stírací kroužky a samostatné bezúdržbové těsnění vřetene zvyšují životnost armatury.
S použitím protipříruby lze šoupátko instalovat i jako koncovou armaturu.
Nůž lze v koncových polohách zajistit pomocí aretační páky.

Ovládání

Ruční rychlouzavírací pákou.
Uzávěr zavírá při pohybu páky shora dolů.

Materiál

Díly tělesa: tvárná litina EN-GJS-400-15 (GGG-40)
Nůž, připojovací díl nože, ochranná trubka: korozivzdorná ocel 1.4571 (17%Cr, 12%Ni, 2%Mo)
Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506
Kroužek na přírubě: uhlíková ocel 1.0038
Vřetenová matice: kovaná mosaz
O-kroužek v tělese: pryž NBR
Páka: korozivzdorná ocel 1.4305 (18%Cr)

Ochrana proti korozi

Těžká protikorozní povrchová ochrana v kvalitě GSK.
Litinové díly vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005).

Určení

Kaly, odpadní, užitková a neagresivní povrchová voda při dovolené pracovní teplotě do 50 °C
Pracovní přetlak max. 0,1 MPa
