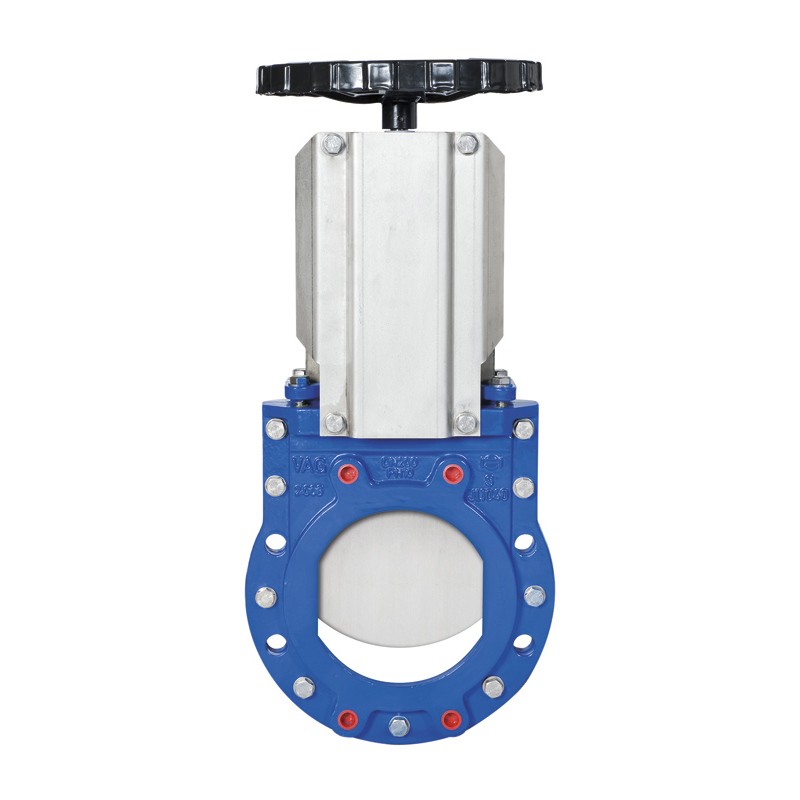

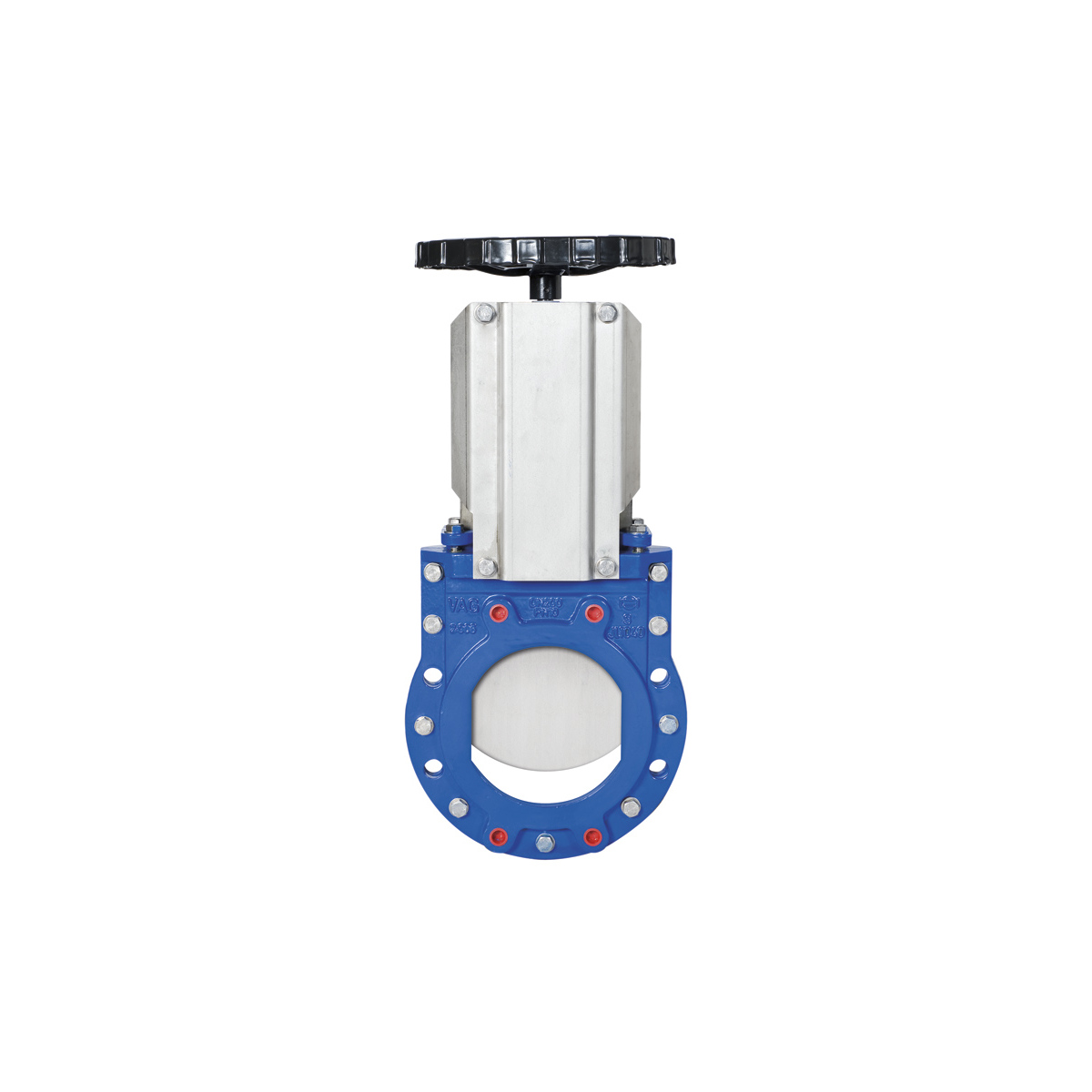

Šoupátko nožové ZETA DN 50, VAG 3-28-01101-100

Mezipřírubové nožové šoupátko ZETA

Šoupátko ZETA je oboustranně těsnicí mezipřírubové nožové šoupátko s nestoupajícím vřetenem, které je ideální pro použití s odpadní, užitkovou a neagresivní povrchovou vodou při teplotách do 50 °C. Konstrukce šoupátka umožňuje spolehlivý provoz i v trvale zaplavených aplikacích díky ochrannému krytu, který chrání závit vřetene před zanesením.

Unikátní konstrukce rovněž umožňuje montáž šoupátka jako koncové armatury bez nutnosti protipříruby. Šoupátko ZETA je opatřeno širokým těsněním ve spodní části tělesa, které zajišťuje výbornou těsnost, a těsnění ucpávky je možné snadno vyměnit bez demontáže armatury z potrubí. Pohyb nože je veden mezi integrovanými stíracími lištami, které ho při manipulaci automaticky čistí, čímž přispívají k prodloužení životnosti.

Ovládání je realizováno ručním kolem, přičemž uzávěr se zavírá otáčením doprava. Šoupátko splňuje normy připojení dle EN 1092-2 a stavební délky dle EN 558 řady 20. Povrch je chráněn epoxidovým povrstvením v odstínu RAL 5005, které účinně chrání litinové díly proti korozi.

Rozměr šoupátka ZETA

A	B	Dk	e	h1	h2	K	L	S
165 mm	220 mm	200 mm	15 mm	290 mm	83 mm	125 mm	43 mm	16 mm

slepé závitové díry (celkový počet slepých závitových děr: 2 x počet m) m × d₂ × z:

d2	m	z	šroub
19 mm	4	10 mm	M16
