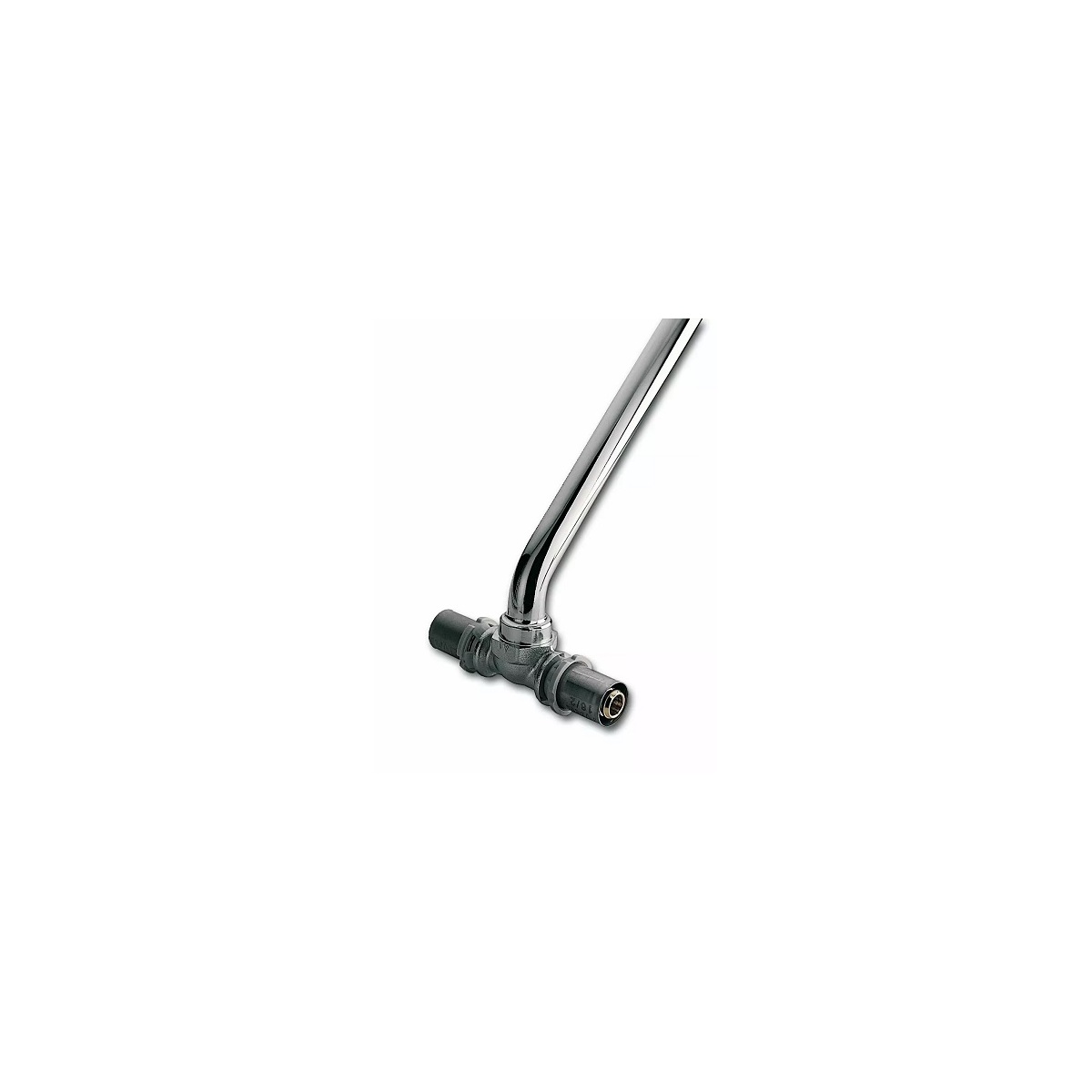

Lisovací T-kus připojovací Press d 20 x 15 x 20, délka 300 mm, IVAR.PT 5716, 512079
Lisovací T-kus připojovací IVAR.PT 5716 (20x15x20 mm) s délkou 300 mm pro připojení odbočky k rozvodům vody a vytápění. Mosazné tělo s nerezovou lisovací objímkou a aretačním kroužkem. Kompatibilní s čelistmi B, F a TH.
Možnosti doručení
Najít prodejnu| Osobní odběr- HECKL pobočky | Zdarma |
| TOPTRANS - Doručení na adresu | Od 252 Kč |
| PPL - Doručení na adresu | Od 149 Kč |
| PPL - Doručení do výdejního místa | Od 89 Kč |
Máte dotaz?
Napište nám, brzy se ozveme

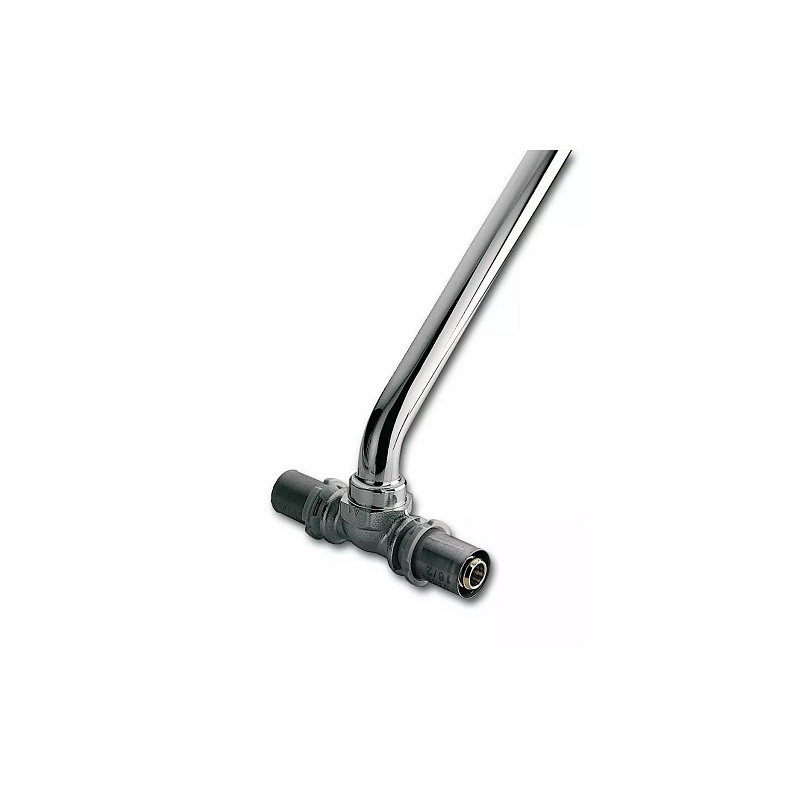

Lisovací T-kus připojovací Press d 20 x 15 x 20, délka 300 mm, IVAR.PT 5716, 512079
Lisovací T-kus připojovací Press d 20 x 15 x 20, délka 300 mm, IVAR.PT 5716, 512079
Připraveno pro napojení radiátoru
Lisovací T-kus Press s připojovací trubkou je určen pro rychlé a spolehlivé vytvoření odbočky v rozvodu vícevrstvého potrubí. Dvě lisovací hrdla pro trubku 20 × 2 mm doplňuje připojovací trubka s průměrem 15 mm a délkou 300 mm pro napojení radiátorové armatury.
Tvarovka systému IVAR.PRESS je vhodná pro vícevrstvé potrubí. Lisovaný spoj vzniká bez pájení a otevřeného plamene, takže umožňuje čistou a efektivní montáž v novostavbách i při rekonstrukcích vytápění.
hlavní výhoda
Připojovací trubka o délce 300 mm
Integrovaná chromovaná měděná trubka s průměrem 15 mm zjednodušuje přípravu napojení radiátorové armatury pomocí svěrného šroubení.
Praktické řešení k radiátoru
Integrované napojení
Chromovaná měděná trubka (průměr 15 mm) je určena pro připojení radiátorových armatur pomocí svěrného šroubení.
Rychlá montáž
Radiální lisování vytváří mechanický spoj bez nutnosti pájení a bez nebezpečí požáru od otevřeného plamene.
Okamžité tlakové zatížení
Po ukončení lisovacího procesu lze spoj ihned zatížit tlakem.
Odolné materiálové provedení
Tělo z niklované mosazi CW617N, nerezové lisovací objímky a těsnění EPDM jsou navrženy pro systémové rozvody.
Pro vytápění i rozvody
Připojovací T-kus je vhodný především pro rozvody k otopným tělesům, kde usnadňuje vyvedení potrubí a následné připojení radiátorové armatury. Použít jej lze v systémových instalacích s vícevrstvými trubkami:
- pro radiátorové vytápění,
- pro teplovodní podlahové vytápění,
- pro sanitární rozvody studené a teplé vody,
- pro tlakové rozvody vzduchu v rámci stanovených provozních parametrů.
Správně provedené lisované spoje jsou určeny také pro nepřístupná místa v podlahách, šachtách a pod omítkou. Systém se nesmí používat jako ochranné či provozní uzemnění ani jako elektrický ochranný vodič.
Kontrola před zalisováním
Pro spolehlivou těsnost spoje dodržujte montážní postup výrobce systému IVAR.PRESS.
- Správný postup při řezání - potrubí mm řežte kolmo k ose vhodným řezákem nebo nůžkami.
- Důkladná kalibrace a odhrotování - čelo trubky vždy zkalibrujte a odhrotujte. Nesprávně opracovaná hrana může poškodit těsnicí O-kroužek.
- Nezapomeňte zkontrolovat - trubku zasuňte do fitinky bez otáčení a vizuálně ověřte její polohu v průzorech aretačního kroužku.
- Kompatibilita je důležitá - používejte pouze technicky správné lisovací zařízení a schválené čelisti s konturou B, F nebo TH pro pro příslušný rozměr.
Klíčové technické údaje
| Typ připojení | lisovací × připojovací trubka × lisovací |
|---|---|
| Rozměr | 20 × 2 mm × 20 × 2 mm |
| Průměr připojovací trubky | 15 mm |
| Délka připojovací trubky | 300 mm |
| Určení připojovací trubky | radiátorové armatury pomocí svěrného šroubení |
| Max. provozní tlak | 10 bar |
| Max. provozní teplota | +120 °C |
| Princip lisování | radiální |
| Lisovací čelisti | B, F nebo TH daného průměru |
| Materiál těla | niklovaná mosaz CW617N |
| Materiál trubky | chromovaná měď |
| Lisovací objímka | žíhaná nerezová ocel AISI 304 |
| Těsnění | O-kroužek EPDM |
| Aretační kroužek | polykarbonát |
Rozměry připojovacího T-kusu
| A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
|---|---|---|---|---|---|---|
| 93 | 46,5 | 290 | 25 | 20/2 | 15 | 20/2 |
- Typ T-kus
- Průměr 20 mm
