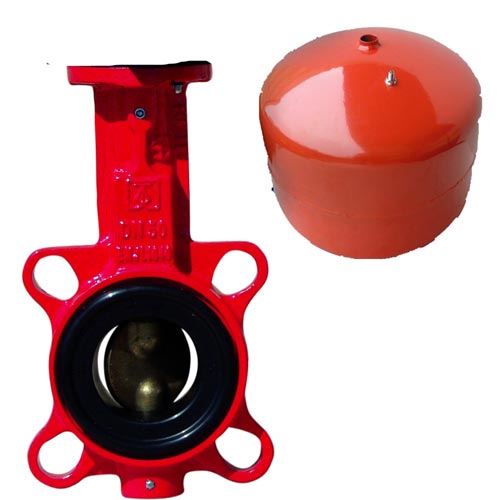

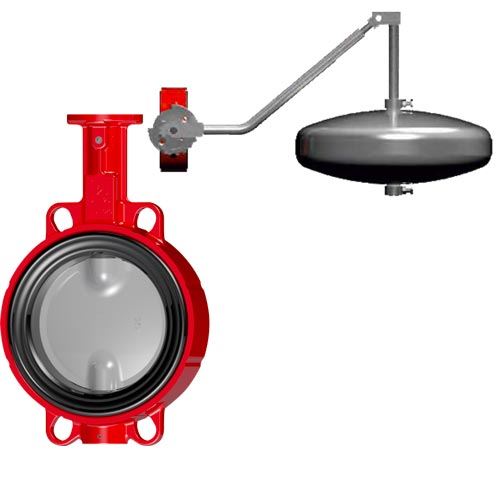

Klapka uzavírací ABO 623B s plovákem DN80

Popis

Mezipřírubová centrická uzavírací klapka s plovákem.

Klapka s plovákem je obousměrná armatura, talíř klapky je centricky
uložen na hřídeli a čepu. Hřídel je uložena v kluzných ložiscích, dolní
čep je pevně uložen v tělese. Průtok a těsnění mezi přírubami zajišťuje
pryžová manžeta. Plovák uzavírá (otevírá) klapku při zvyšování
(snižování) hladiny. Zdvih je omezen dorazovými šrouby.

Montáž a údržba

Klapku lze montovat do vodorovného i svislého potrubí centricky mezi
příruby (talíř klapky v otevřené poloze přesahuje těleso klapky). Čepy
klapky musí být ve vodorovné poloze. Při montáži je nutné dbát na to,
aby měl plovák vždy vertikální pohyb.

Materiál

Těleso: šedá litina s epoxidovým nátěrem (RAL 2002)
Disk: tvárná litina s epoxidovým nátěrem
Vřeteno, čep: korozivzdorná ocel 1.4021 (13% Cr)
Manžeta: pryž EPDM

Určení

Uzavírací orgán pro samočinnou regulaci přítoku, nebo výtoku tekutiny
z nádrže, dle aktuální výšky hladiny. Provozní látkou může být
voda, nebo jiná neagresivní kapalina o teplotě do 100°C a maximálním
tlakovém spádu 0,6Mpa.
