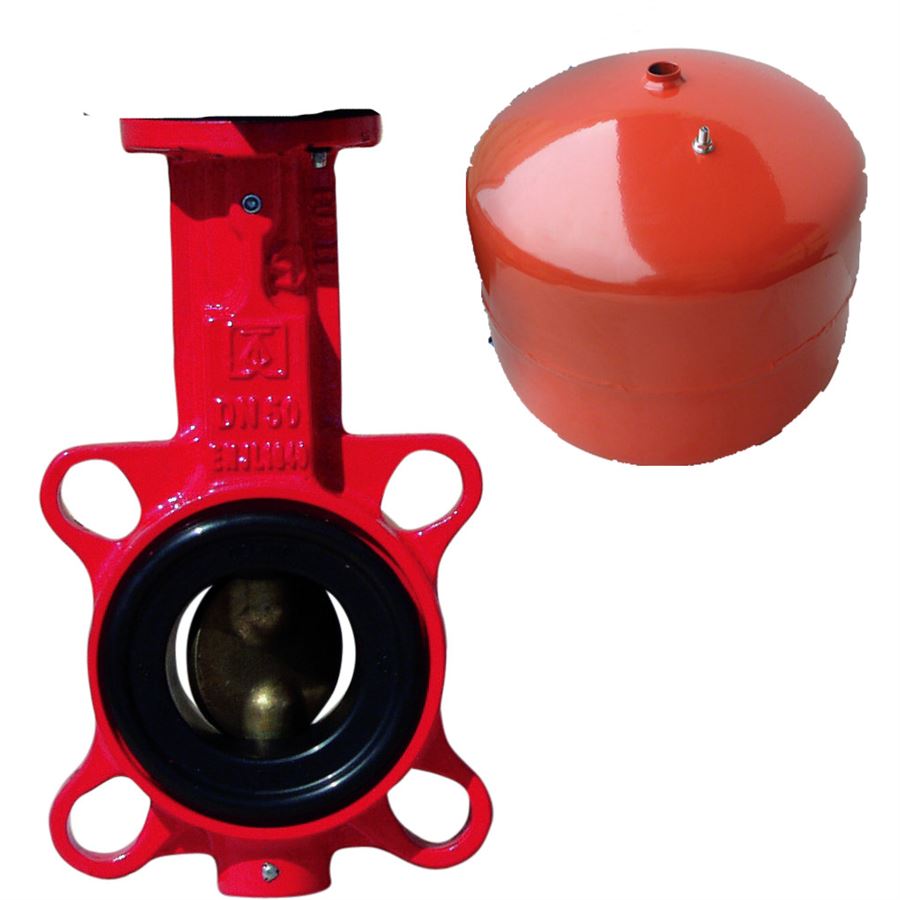

Klapka uzavírací ABO 623B s plovákem DN65

Popis

Mezipřírubová centrická uzavírací klapka s plovákem.

Klapka s plovákem je obousměrná armatura, talíř klapky je centricky

uložen na hřídeli a čepu. Hřídel je uložena v kluzných ložiscích, dolní

čep je pevně uložen v tělese. Průtok a těsnění mezi přírubami zajišťuje

pryžová manžeta. Plovák uzavírá (otevírá) klapku při zvyšování

(snižování) hladiny. Zdvih je omezen dorazovými šrouby.

Montáž a údržba

Klapku lze montovat do vodorovného i svislého potrubí centricky mezi

příruby (talíř klapky v otevřené poloze přesahuje těleso klapky). Čepy

klapky musí být ve vodorovné poloze. Při montáži je nutné dbát na to,

aby měl plovák vždy vertikální pohyb.

Materiál

Těleso: šedá litina s epoxidovým nátěrem (RAL 2002)

Disk: tvárná litina s epoxidovým nátěrem

Vřeteno, čep: korozivzdorná ocel 1.4021 (13% Cr)

Manžeta: pryž EPDM

Určení

Uzavírací orgán pro samočinnou regulaci přítoku, nebo výtoku tekutiny

z nádrže, dle aktuální výšky hladiny. Provozní látkou může být

voda, nebo jiná neagresivní kapalina o teplotě do 100°C a maximálním

tlakovém spádu 0,6Mpa.
