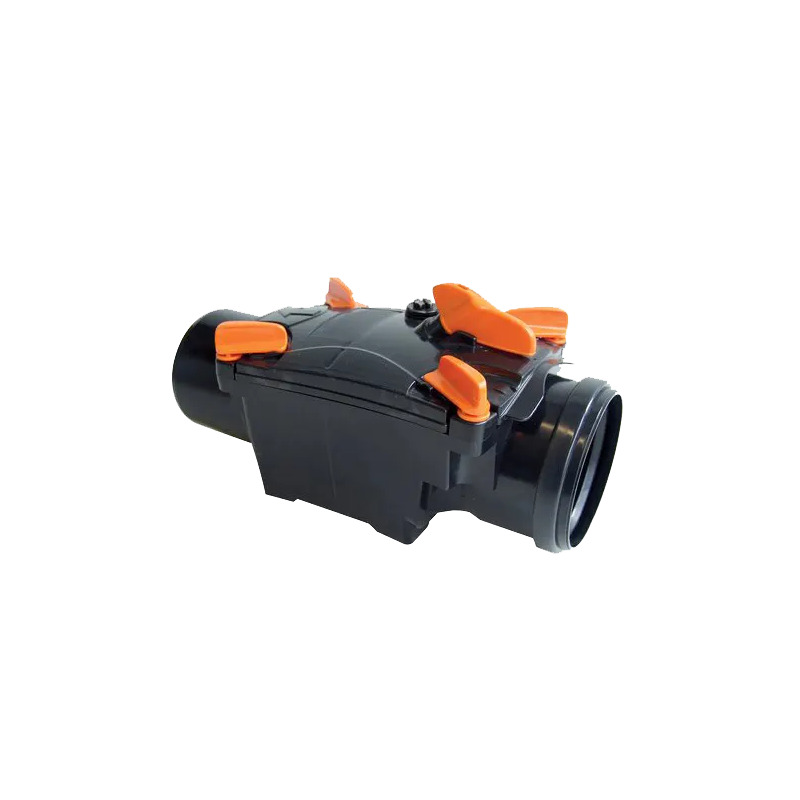

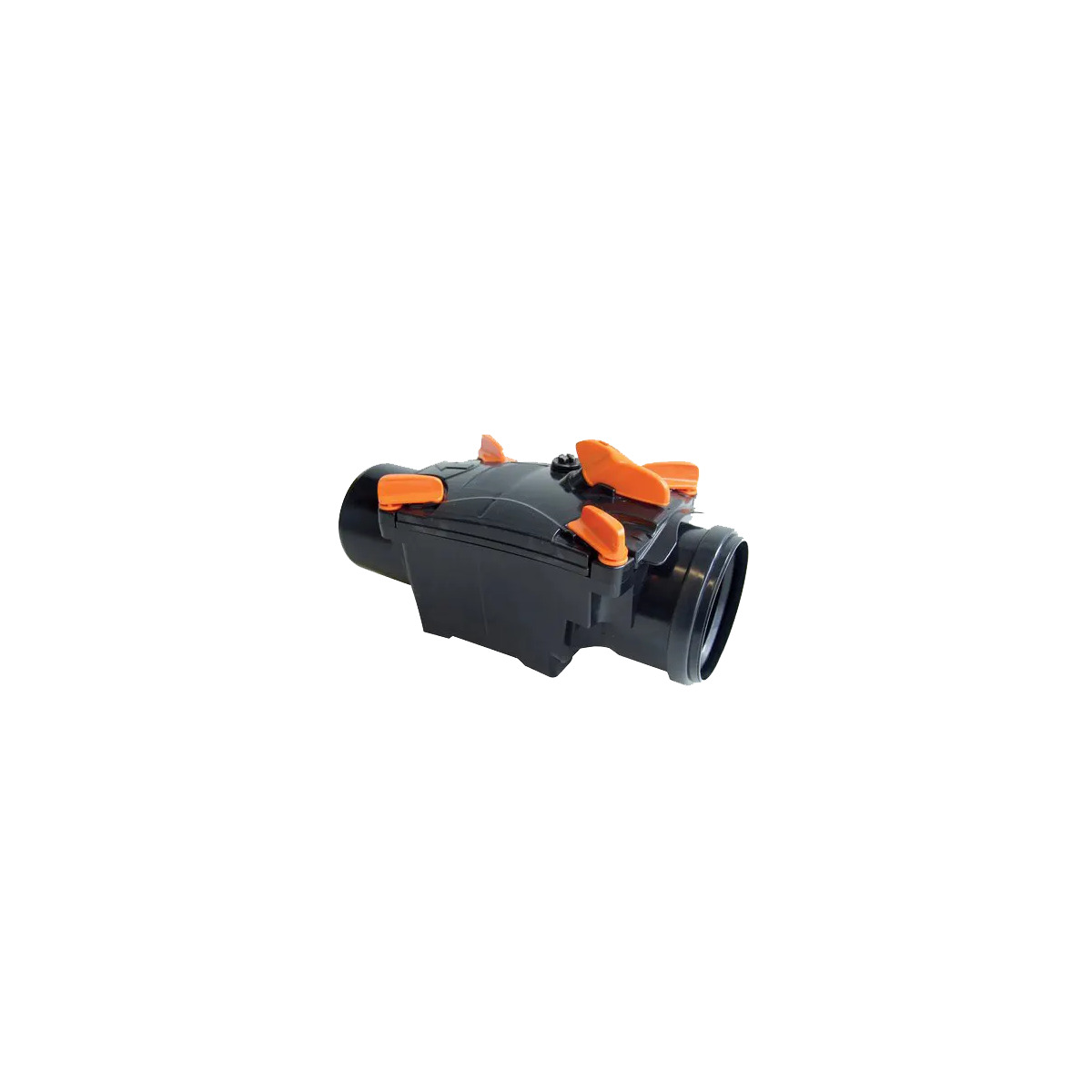

Zpětná klapka Ottima 125 mm s aretací, PVC, kanalizace, Aliaxis 11R1148
Zpětná klapka Ottima DN 110 Aliaxis 11R1148 z PVC-U chrání kanalizační potrubí před zpětným vzdutím. Provedení TYPE 1 má jeden automatický uzavírací prvek a aretační páku pro nouzové uzavření.
Možnosti doručení
Najít prodejnu| Osobní odběr- HECKL pobočky | Zítra | Zdarma |
| TOPTRANS - Doručení na adresu | 7.8. | Od 252 Kč |
| PPL - Doručení na adresu | 6.8. | Od 149 Kč |
| PPL - Doručení do výdejního místa | 6.8. | Od 89 Kč |
Máte dotaz?
Napište nám, brzy se ozveme
Zpětná klapka Ottima 125 mm s aretací, PVC, kanalizace, Aliaxis 11R1148
Zpětná klapka Ottima 125 mm s aretací, PVC, kanalizace, Aliaxis 11R1148
Aliaxis · Ottima · zpětná klapka DN 110
Ochrana kanalizace proti zpětnému vzdutí
Zpětná klapka Ottima 110 mm s aretací, PVC, kanalizace Aliaxis 11R1148 je určena pro instalaci do kanalizačního potrubí jako ochrana proti zpětnému toku odpadní vody. Provedení TYPE 1 je vybaveno jedním automatickým uzavíracím prvkem a nouzovou aretací v uzavřené poloze.
Hlavní výhoda
S aretací pro nouzové uzavření
Aretační páka umožňuje uzavření klapky například při mimořádné situaci, údržbě nebo potřebě dočasně přerušit průtok v kanalizačním potrubí.
Pro kanalizaci
Klapka chrání potrubí před zpětným tokem vody při přetížení nebo vzdutí kanalizační sítě.
Provedení TYPE 1
Klapka má jeden automatický uzavírací prvek a nouzové uzavření pomocí aretační páky.
PVC-U tělo
Tělo zpětné klapky je vyrobeno z PVC-U, vhodného pro kanalizační a odpadní systémy.
Zpětná klapka Ottima DN 110
Zpětná klapka Ottima slouží jako ochrana proti zpětnému vzdutí v kanalizačním potrubí. Při běžném průtoku umožňuje odtok vody směrem do kanalizace, při zpětném tlaku se uzavře a pomáhá zabránit návratu vody zpět do chráněné části systému.
Provedení 11R1148 odpovídá DN 110, variantě M/F s těsněním pro hladké plastové potrubí. Klapka je vhodná pro místa, kde hrozí zpětné vzdutí z kanalizační sítě, například u níže položených částí objektu, sklepů, suterénů nebo potrubních větví pod úrovní možného vzdutí.

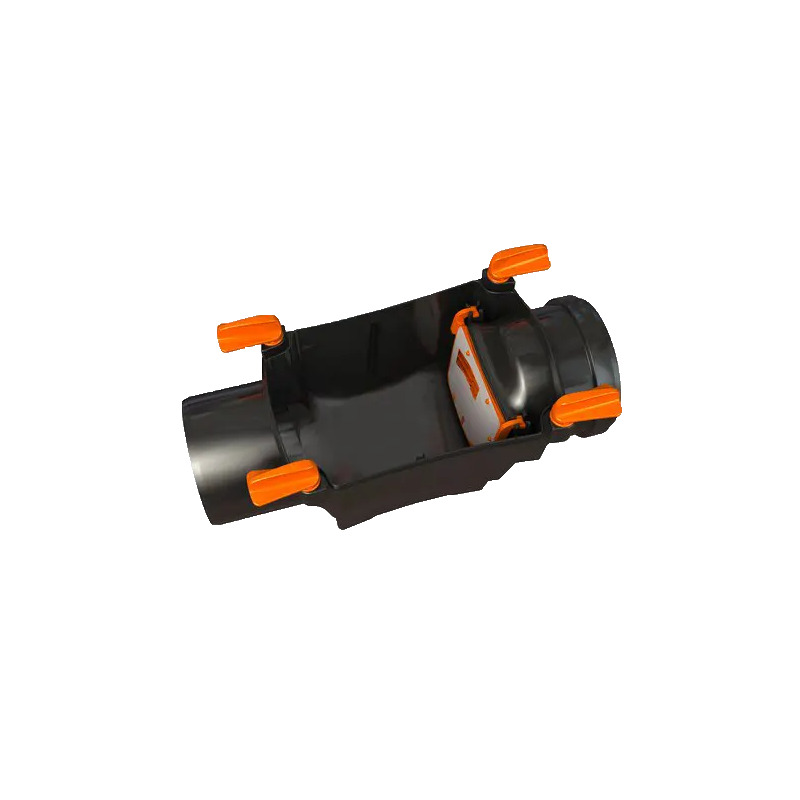

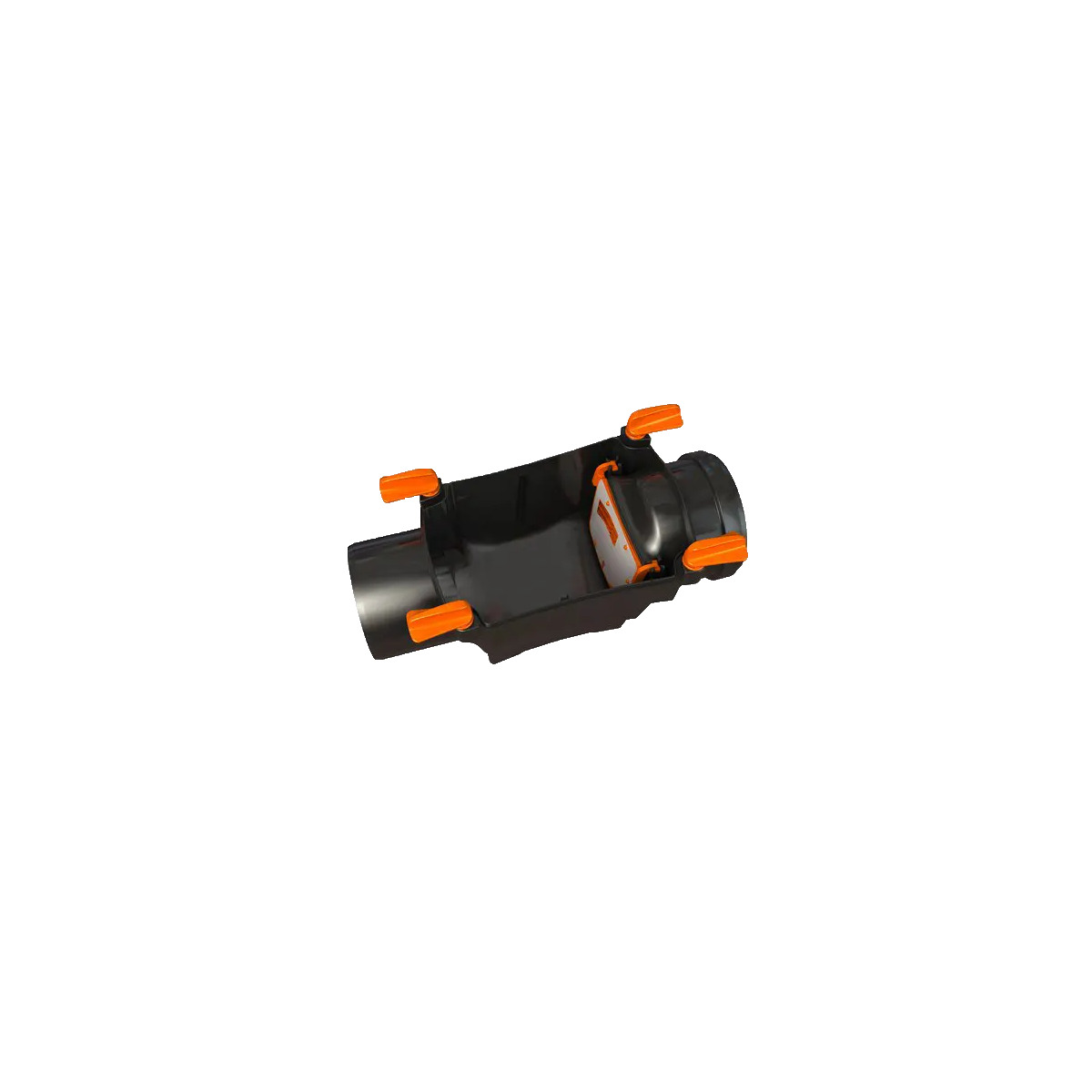

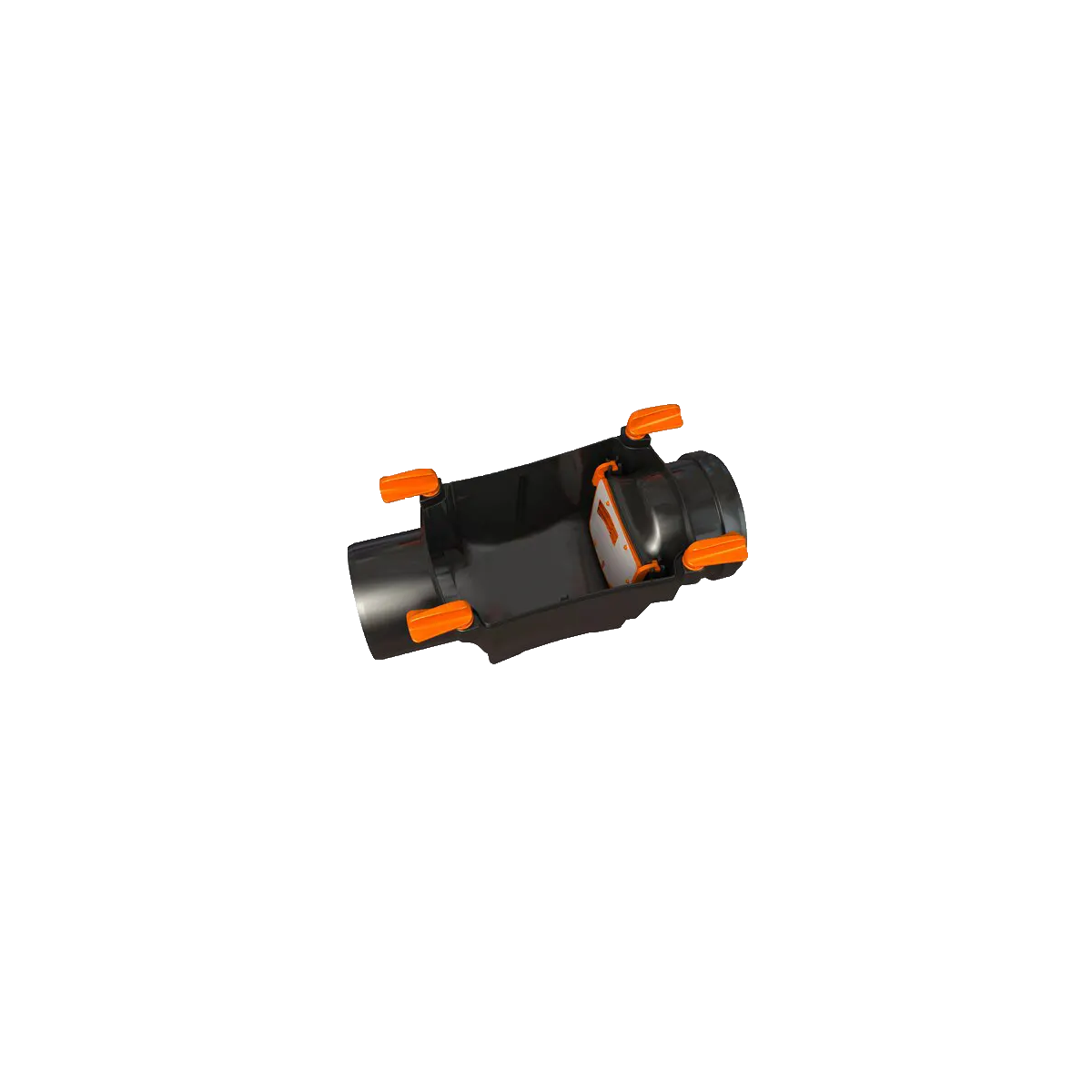

Konstrukce Ottima je navržena tak, aby byla plně kontrolovatelná. Víko lze otevřít pomocí pákového systému, bez použití speciálního nářadí, což usnadňuje pravidelnou kontrolu a čištění.
Technický popis
| Typ produktu | zpětná klapka |
|---|---|
| Produktová řada | Ottima |
| Značka | Aliaxis |
| Kód produktu | 11R1148 |
| Jmenovitý rozměr | DN 110 |
| Materiál | PVC-U |
| Provedení | M/F s těsněním |
| Typ klapky | TYPE 1 |
| Počet uzavíracích prvků | 1 automatický uzavírací prvek |
| Aretace | ano, nouzové uzavření |
| Offset | 7 mm |
| Norma | EN 13564-1 |
| Použití | ochrana potrubí proti zpětnému vzdutí |

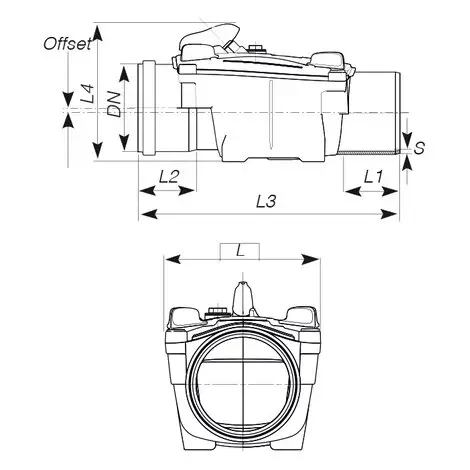

Rozměrový nákres
Rozměry zpětné klapky
| DN | S | L | L1 | L2 | L3 | L4 | Offset |
|---|---|---|---|---|---|---|---|
| 110 | 3,2 mm | 171 mm | 65 mm | 63 mm | 350 mm | 184 mm | 7 mm |
Rozměrový nákres zobrazuje hlavní instalační rozměry klapky včetně hodnot DN, S, L, L1, L2, L3, L4 a offsetu.
Vlastnosti
- zpětná klapka pro potrubí DN 110,
- ochrana proti zpětnému toku vody,
- provedení TYPE 1 s jedním automatickým uzavíracím prvkem,
- nouzové uzavření pomocí aretační páky,
- provedení M/F s těsněním pro hladké plastové potrubí,
- tělo z PVC-U,
- kompaktní rozměry a úzké tělo klapky,
- rychlé otevření víka bez speciálního nářadí,
- inspekční víko pro kontrolu a čištění,
- nerezová ochrana proti hlodavcům.
Použití a údržba
Zpětná klapka se instaluje do potrubí v místech, kde hrozí zpětné vzdutí z veřejné nebo areálové kanalizace. Vhodná je zejména pro objekty s níže položenými částmi, suterény, sklepy, technické místnosti nebo potrubní úseky pod úrovní možného vzdutí.
Pro spolehlivou funkci je důležité zachovat přístup ke klapce pro kontrolu a čištění. Při údržbě se doporučuje ověřit volný pohyb uzavíracího prvku, stav těsnění a případně odstranit nečistoty, které by mohly bránit správnému uzavření.
Poznámka k návrhu instalace
Při návrhu použití zpětné klapky je vždy nutné zohlednit typ odpadní vody, způsob instalace a platné normové požadavky. Pro splaškovou odpadní vodu mohou být vyžadována provedení s vyšším typem ochrany, proto je vhodné ověřit konkrétní použití podle projektu a místních podmínek.
Zpětná klapka Ottima 110 mm Aliaxis 11R1148
Kanalizační zpětná klapka z PVC-U pro ochranu potrubí před zpětným vzdutím. Provedení TYPE 1 s aretací je vhodné tam, kde je požadována možnost ručního nouzového uzavření.
Vhodné pro:
potrubí DN 110 a ochrana proti zpětnému vzdutí.
- Průměr 110 mm
- Typ tvarovky klapka
