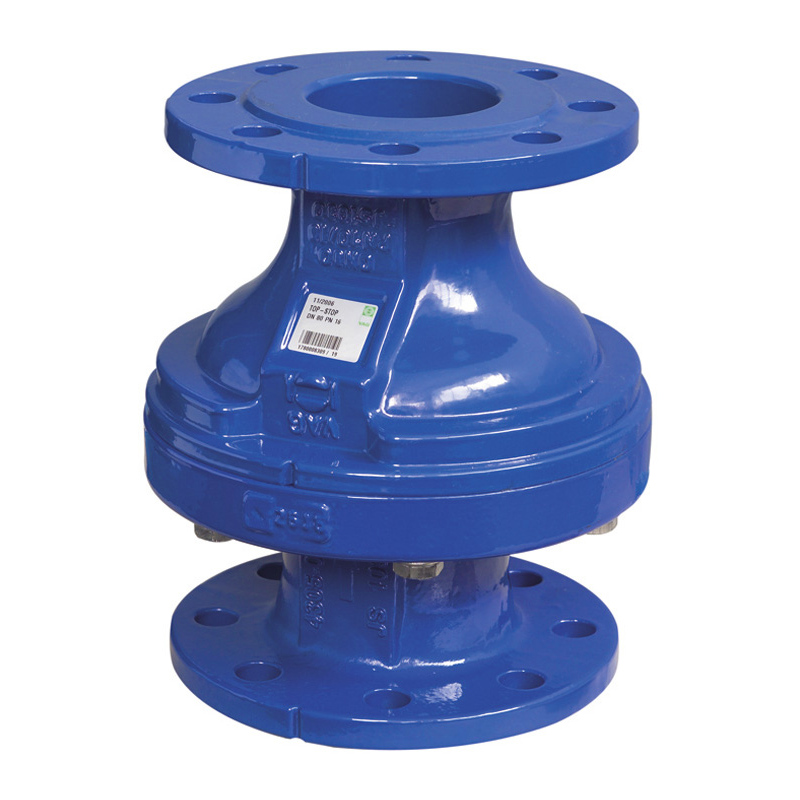

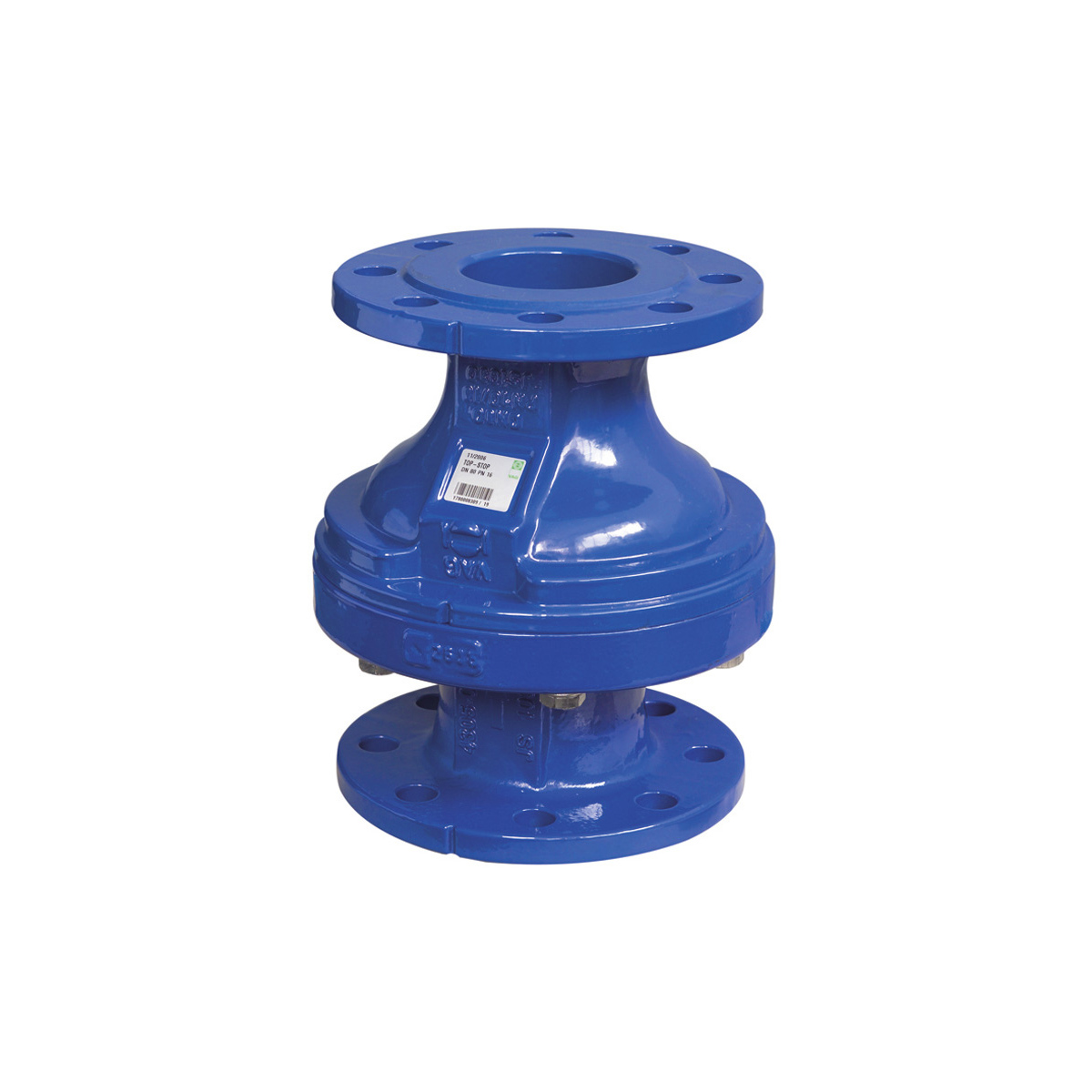

Ventil zpětný TOP-STOP DN 300 PN16

Popis

Zpětný ventil kompaktní konstrukce s předepjatou elastickou membránou.
Optimální pro eliminaci zpětných rázů v potrubí.
Vyšší stupeň těsnosti než mají zpětné klapky s diskem.
Velmi rychlé uzavíraní bez zvukových projevů.
Velmi jednoduchá konstrukce bez mechanických dílů.
Vhodné pro instalaci do každé polohy.
S vypouštěcí zátkou před i za membránou.
S možností montáže obtoku místo vypouštěcích zátek.
Vhodný zejména pro rozvody vody v obytných budovách

Ovládání

Samočinné.

Materiály

Těleso: tvárná litina EN-GJS-400-15 (GGG-40)
Membrána: antibakteriální pryž EPDM
Odvodňovací zátky: mosaz
Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506

Ochrana nad korozí

Těžká protikorozní povrchová ochrana v kvalitě GSK.
Litinové díly jsou vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005).

Určení

Pitná a surová voda, neagresivní kapaliny a oleje při dovolené pracovní teplotě do 50 °C
Doporučená průtočná rychlost:
  - 1,5 – 3,0 m/s pro horizontální instalace
  - 1,5 – 4,0 m/s pro vertikální instalace
Pracovní přetlak:
  - max. 1,0 MPa (PN 10)
  - max. 1,6 MPa (PN 16)

Obrázky jsou pouze ilustrační.
