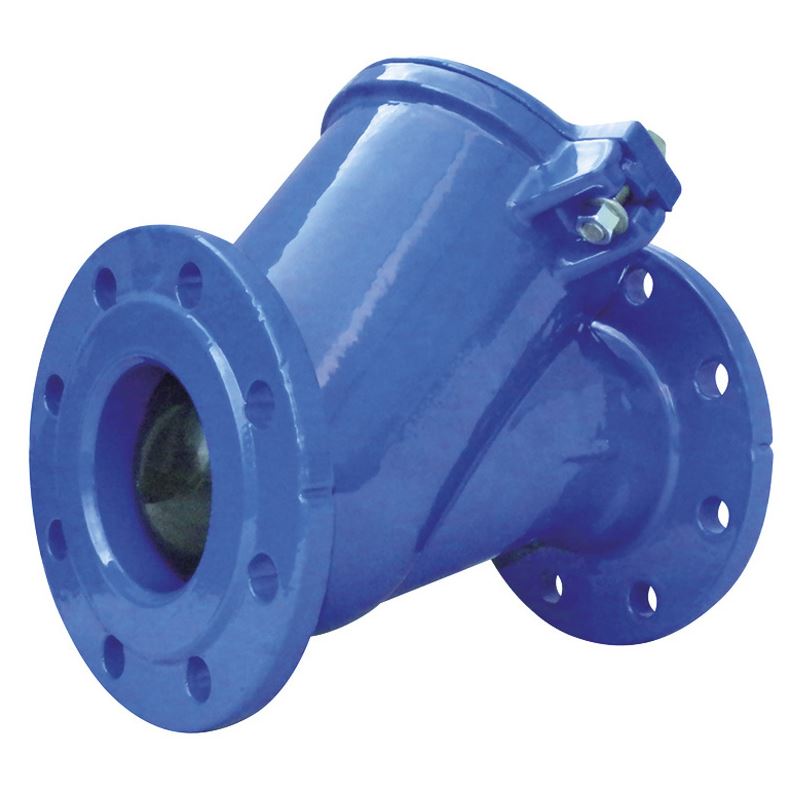

Ventil zpětný KRV DN 150 PN16

Popis

Zpětný jednosměrný ventil s volným průtokem v provedení s potápivou koulí (Typ 101)

V otevřené poloze zůstává koule mimo průtok média.

Velmi jednoduchá konstrukce bez pohyblivých dílů.

Víko umožňuje čištění a výměnu koule bez nutnosti demontáže z potrubí.

Použitelný i při velmi nízkých rozdílech tlaků.

Pryž NBR s atestem pro pitnou vodu.

Nízké riziko ucpání vzhledem k volnému průtoku při otevření

Pro média s obsahem usazujících se částic je vhodnější provedení s potápivou koulí.

Ovládání

Samočinné.

Materiály

Těleso, víko: tvárná litina EN-GJS-400-15 (GGG-40)

Koule: hliník, celopogumovaná pryží NBR

Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506

Ochrana proti korozi

Těžká protikorozní povrchová ochrana v kvalitě GSK.

Litinové díly jsou vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005).

Určení

Voda, odpadní voda a neagresivní kapaliny při dovolené pracovní teplotě do 50 °C

Doporučená průtočná rychlost 3 - 6 m/s.

Pracovní přetlak:

  - max. 1,6 MPa (DN 50 … 150)

  - max. 1,0 MPa (DN 200)

Obrázky jsou pouze ilustrační.
