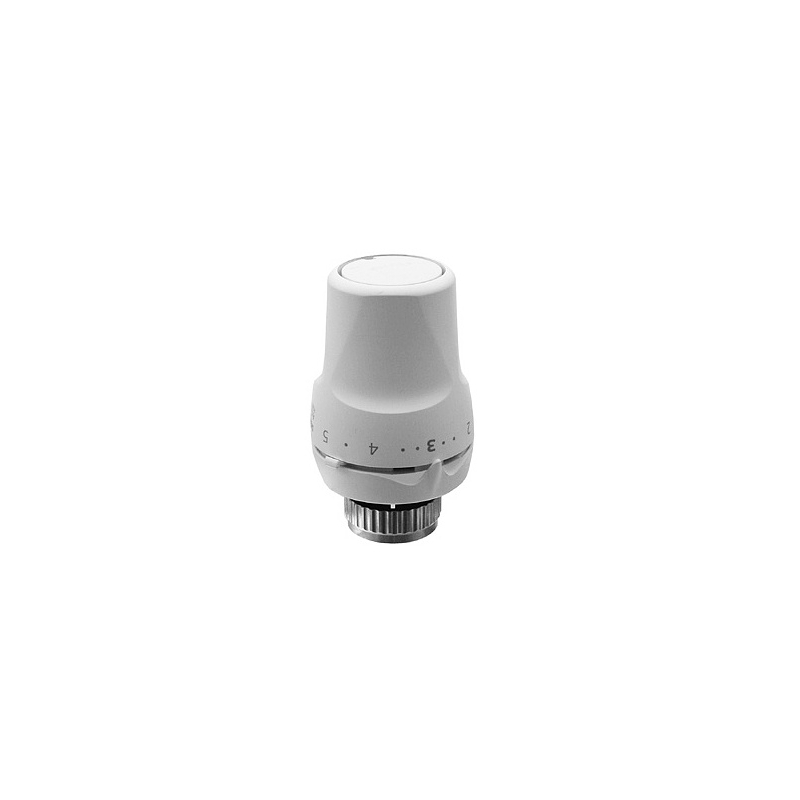

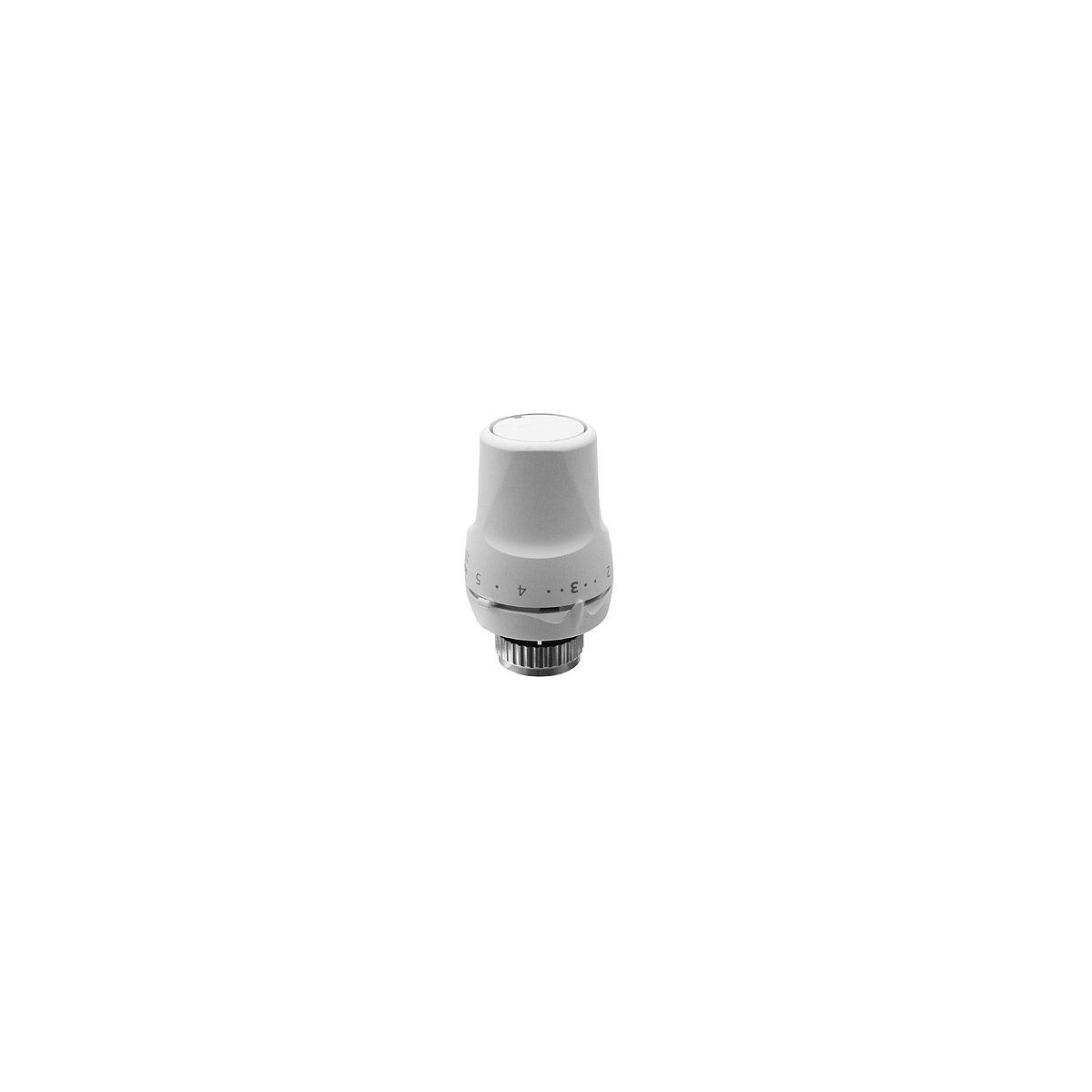

Termostatická hlavice RTN 51, Siemens

SIEMENS RTN 51 vestavěným kapalinovým čidlem

Výrobce Siemens je přes 120 let nedílnou součástí českého průmyslu a zárukou moderních a inovativních technologií, jak můžete vidět na moderním vzhledu hlavice RTN51. Pomocí hlavice uspoříte až 20% tepla tím, že ona zohlední vliv vnějších zdrojů.

Použitím ušetříte tepelnou energii a snížíte i náklady na provoz.

---

Obsluha:

 Otáčíme-li doprava teplota se zvyšuje. Pokud otáčíme do leva teplota se snižuje.

Hodnota nastavení	Teplota prostoru
5	28 °C
4	24 °C
3	20 °C
2	16 °C
1	12 °C
	8 °C
0	ventil uzavřen

---

Funkce:

Kapalinové čidlo reaguje na odchylky od požadované teploty, která je nastavena na termostatické hlavici. Při stoupající pokojové teplotě se kapalina rozpíná v kovovém pouzdru a tlačí na vlnovec. Ten pomocí dříku uzavírá ventil a redukuje tak průtok otopné vody tělesem. Při klesající pokojové teplotě se ventil analogicky otvírá a zvyšuje tak průtok otopné vody. Tímto způsobem termostatická hlavice plynule ovládá ventil otopného tělesa a reguluje tak průtok tělesem. Výsledkem je konstantní pokojová teplota podle požadované hodnoty.

---

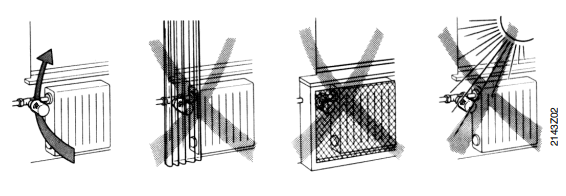

Instalace

Termostatická hlavice musí být nainstalována tak, aby vzduch mohl vždy volně proudit kolem teplotního čidla. Podle tohoto hlediska musí být zvolen druh termostatické hlavice. Připojení na ventil pomocí převlečné matice a závitem M30x1,5 mm a   jmenovitým zdvihem 1,5 mm (bez adaptéru). Kombinace s ventily ostatních výrobců je nutné použít vhodný adaptér řady AV...

---

Klíčové vlastnosti:

• termostatické hlavice nevyžadují externí zdroj napětí

• kapalinové čidlo s rychlou reakcí na změny teploty prostoru

• rychlá montáž bez nářadí pomocí převlečné matice

• bezhlučný a bezúdržbový provoz

• možnost doplnit o ochranu proti odcizení

---

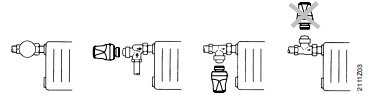

Montáž

Instalovat termostatickou hlavici svisle nahoru je zásadně nevhodné, protože cirkulující teplo ovlivňuje rozhodujícím způsobem funkci hlavice, která předčasně uzavře ventil. Důsledkem je tepelná nepohoda (chlad) v místnosti.

---

Parametry

Barva	bíla
Teploty	rozsah 8 °C – 28 °C.
Výhody	ochrana proti zamrznutí 8 °C  možnost vymezení regulačního rozsahu pomocí dvou   posuvných zarážek  stupnice nastavení číslicemi 1 až 5
Max. teplota   otopné vody	120 °C
Max. teplota čidla	40 °C
Max. tlaková   diference	60 kPa (0,6 bar)
Hystereze	≤ 1 K
Materiál	ABS, poniklovaná mosaz, PBT, 30% skla, kapalinové čidlo
