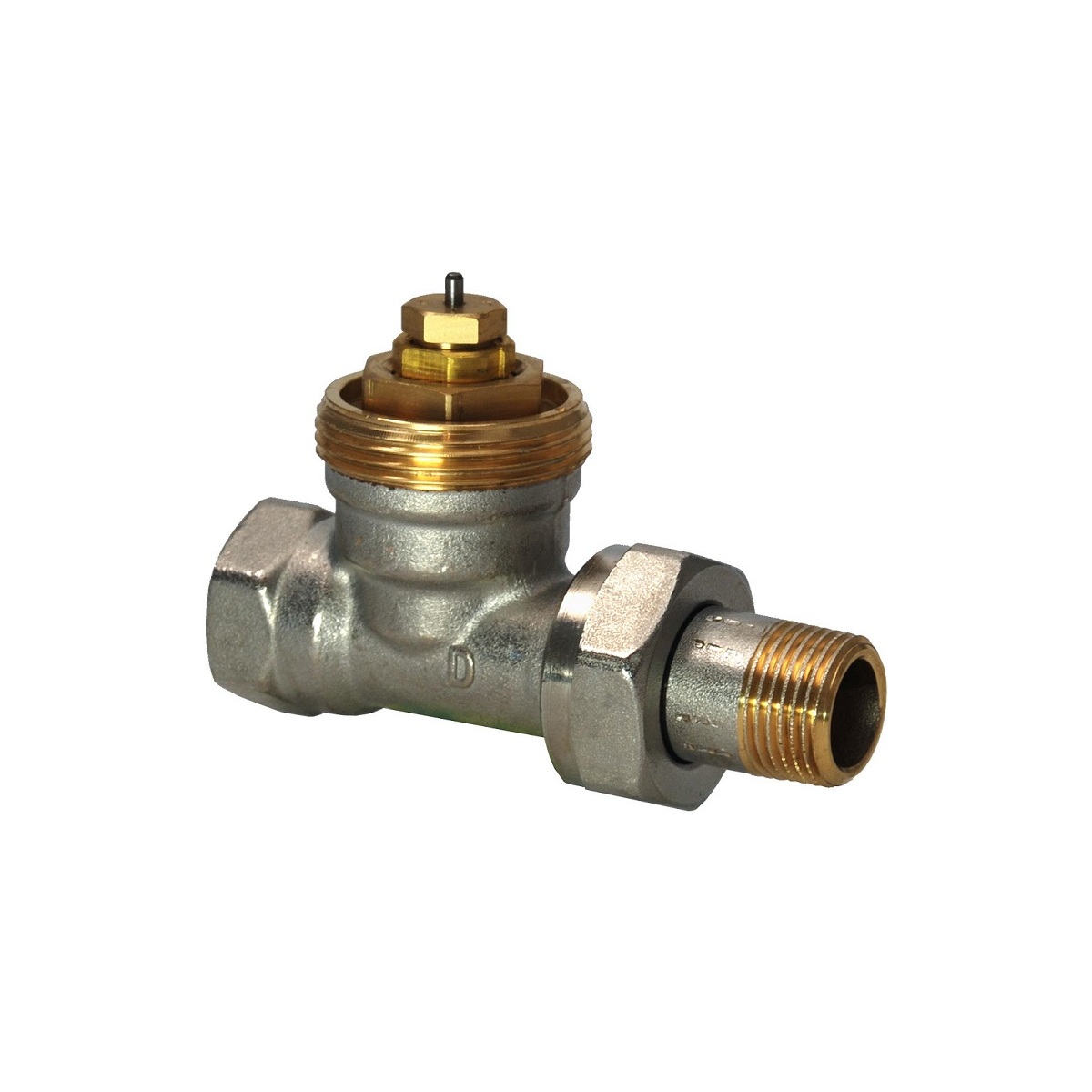

Radiátorový ventil VDN 3/8", přímý, Siemens VDN210
termostatický
Výrobce: Siemens
EAN: 7612914026071
Hmotnost: 200 g
Katalogové číslo: VDN210
Možnosti doručení
Najít prodejnu| Osobní odběr- HECKL pobočky | 15.6. 08:00 | Zdarma |
| TOPTRANS - Doručení na adresu | 15.6. | Od 252 Kč |
| PPL - Doručení na adresu | 15.6. | Od 149 Kč |
| PPL - Doručení do výdejního místa | 15.6. | Od 89 Kč |
Máte dotaz?
Napište nám, brzy se ozveme

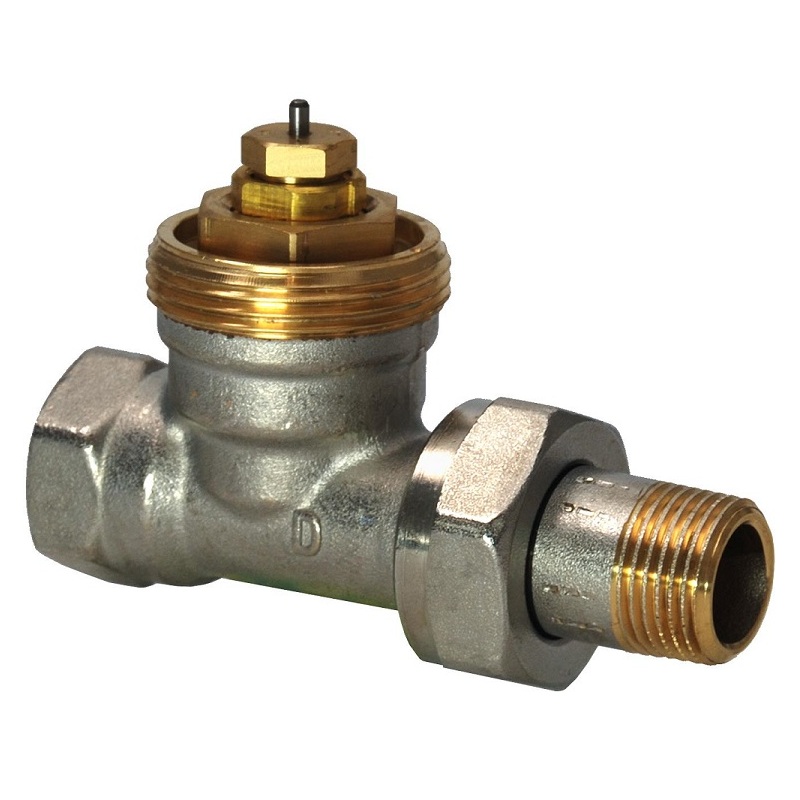

Radiátorový ventil VDN 3/8", přímý, Siemens VDN210
Radiátorový ventil VDN 3/8", přímý, Siemens VDN210
Termostatický radiátorový přímý ventil VDN
Poniklovaný mosazný ventil pro otopná tělěsa, pro dvoutrubkové otopné soustavy. Stavební norma podle normy NF (zkrácená). Dodáván v dimenzi DN 10, DN 15 a DN 20. U ventilu je možné změnit přednastavenou hodnotu průtokového součinetele Kv. Ventil se připojuje k otopné soustavě vnitřním závitem a k radiátoru vnějším závitem. Oba závity jsou dle normy ISO. Radiátorový ventil je vhodný pro použití s termostatickou hlavicí RTN, elektrickým pohonem SSA, termickým pohonem STA nebo programovatlnou hlavicí REH.
Provedení
Objemový průtok termostatickým ventilem je možno regulovat pomocí integrované clony, přičemž je k dispozici při každém stupni přednastavení plný zdvih ventilu. Nastavení jednotlivých stupňů se provádí pomocí přiložené krytky.
- Ochranná krytka
- Těsnící objímka
- Ventilová vložka
- O - kroužek
- Zpětná pružina
- Clona sloužicí k omezení průtoku
Nastavení hodnoty kv
Hotnovu průtokového součinitele můžete přestavovat v 5 stupních + N (plně otevřeno) pomocí přiložené ochranné krytky, kterou otočíme o 180°.
Při změně přednastavení se jednotlivé hodnoty vztahují ke značce která se nachází ve směru výtoku z ventilu (na obrázku červená tečka). Ventil je z výroby přednastaven na pozici N (plně otevřeno).
Rozměry
| DN | l1 [mm] | l2 [mm] | C [mm] | D [mm] | E [mm] | Rp | R | G |
| 10 | 50 | 75 | 46,5 | 24,5 | 35 | 3/8" | 3/8" | 5/8" |
Parametry
| Jmenovité PN | PN 10 |
| Teplota otopné vody | 1 - 120 °C |
| Přípustný provozní tlak | 10 bar |
| Uzavírací tlak | 6 bar |
| Jmenovitý zdvih | min. 1,2 mm |
| Tělo ventilu | poniklovaná mosaz |
| Přípojovací nátrubek | poniklovaná mosaz |
| Ochranná krytka | polypropylen |
| O - kroužek | EPDM |
| Stavební délka | EN 215 |
| Závit | Rp - vnitřní závit podle ISO 7/1 R - vnější závit podle ISO 7/1 G - závit podle ISO 228/1 |
- Provedení přímé
- Připojení radiátoru 3/8"
- Připojení k systému 3/8"
- Rozměr DN 10
- Pracovní tlak PN10
- Povrchová úprava poniklovaná mosaz
- Připojení k hlavici M 30 x 1,5
- Výrobce Siemens
