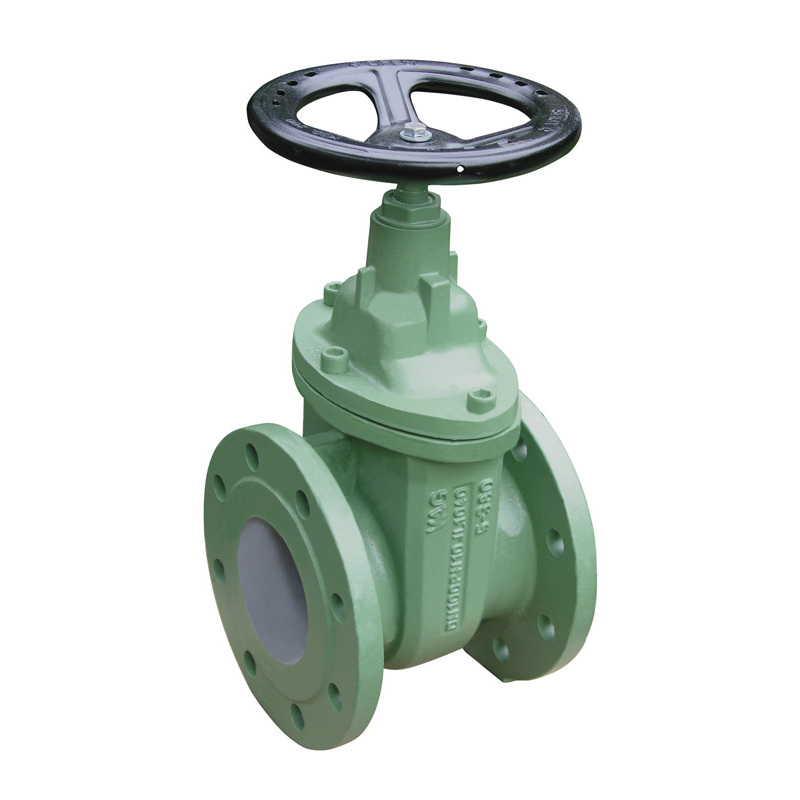

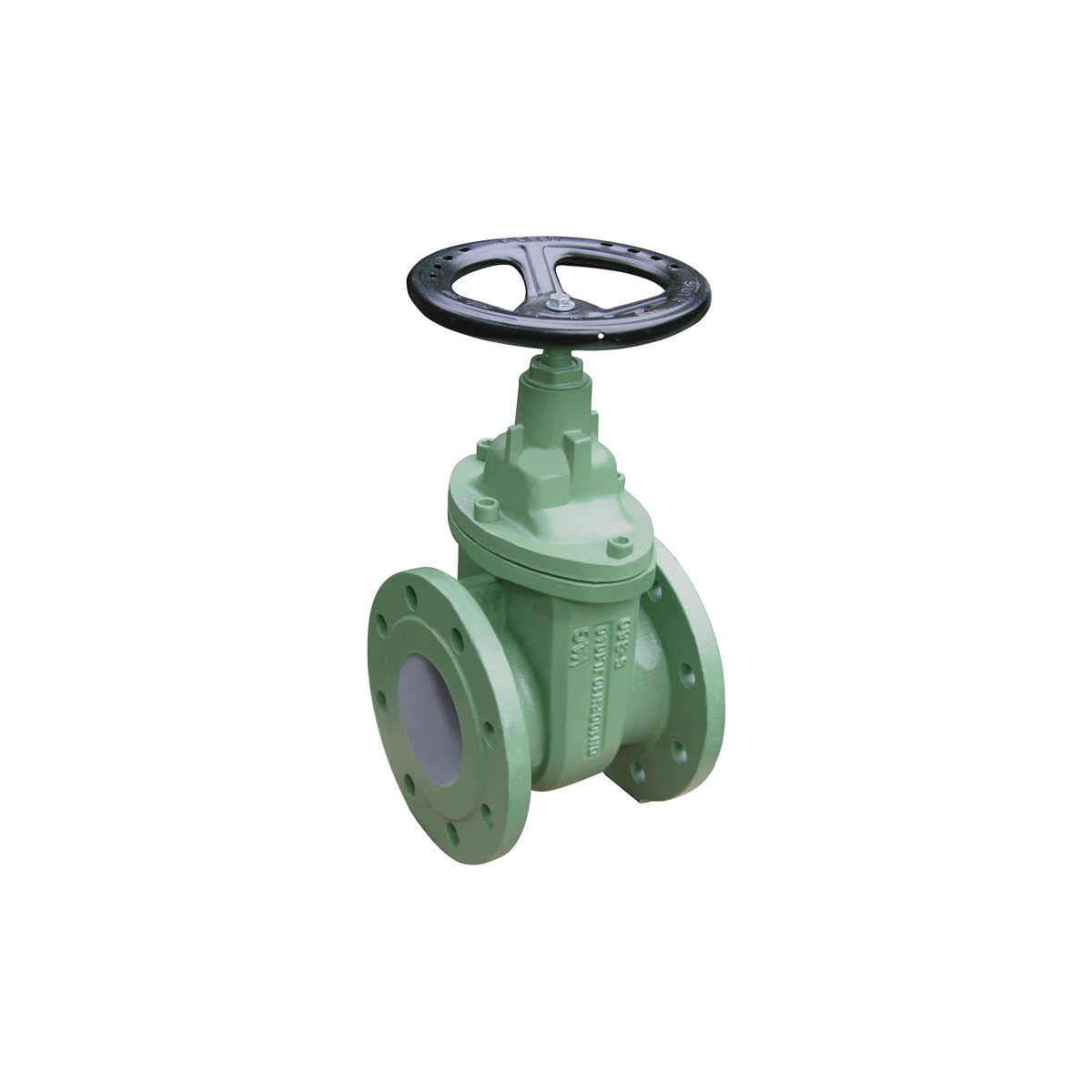

Šoupátko víkové IKO-Plus DN 65 ner/ner F4 PN6

Popis

Šoupátko kovotěsnicí dle EN 1171 se třemi O-kroužky v ucpávce.
Lisovaná sedla tělesa a klínu.
Vřeteno točivé nestoupající se závitem uvnitř šoupátkové komory.
Vřeteno kované z jednoho kusu se závitem válcovaným za studena.
Ucpávka nevyžaduje údržbu.
S bezazbestovým těsněním.

Ovládání

Ručním kolem nebo pomocí ovládací sestavy.
Uzávěr zavírá, otáčíme-li ovládacím koncem doprava.

Materiál

Těleso, víko, klín: šedá litina EN-GJL-250 (GG-25)
Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)
Sedlo tělesa, sedlo klínu: korozivzdorná ocel 1.4301 (17% Cr)
O-kroužky: pryž FKM
Vřetenová matice: šedá litina EN-GJL-250 (GG-25)
Ucpávkový šroub: šedá litina EN-GJL-250 (GG-25)
Spojovací šrouby víka: korozivzdorná ocel A2 dle ISO 3506
Ruční kolo: uhlíková ocel

Ochrana proti korozi

Litinové díly uvnitř základní syntetický nátěr, vně syntetický nátěr zelený (odstín RAL 6011).

Určení

Pára, voda a neagresivní média při max. dovolené pracovní teplotě a max. pracovním přetlaku:
  - 200°C, 0,48 MPa
  - 150°C, 0,54 MPa
  - 120°C, 0,60 MPa
Průtočná rychlost při prac. přetlaku:
  - do 0,6 MPa max. 2,5 m/s
  - 0,6 – 1,0 MPa max. 3 m/s
  - 1,0 – 1,6 MPa max. 4 m/s

Obrázky jsou pouze ilustrační.
