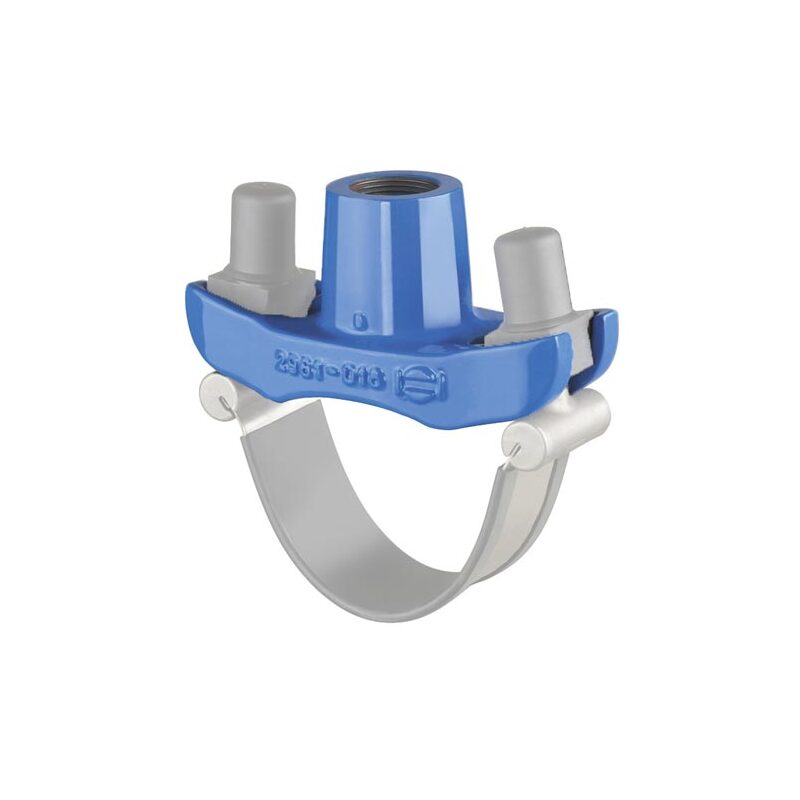

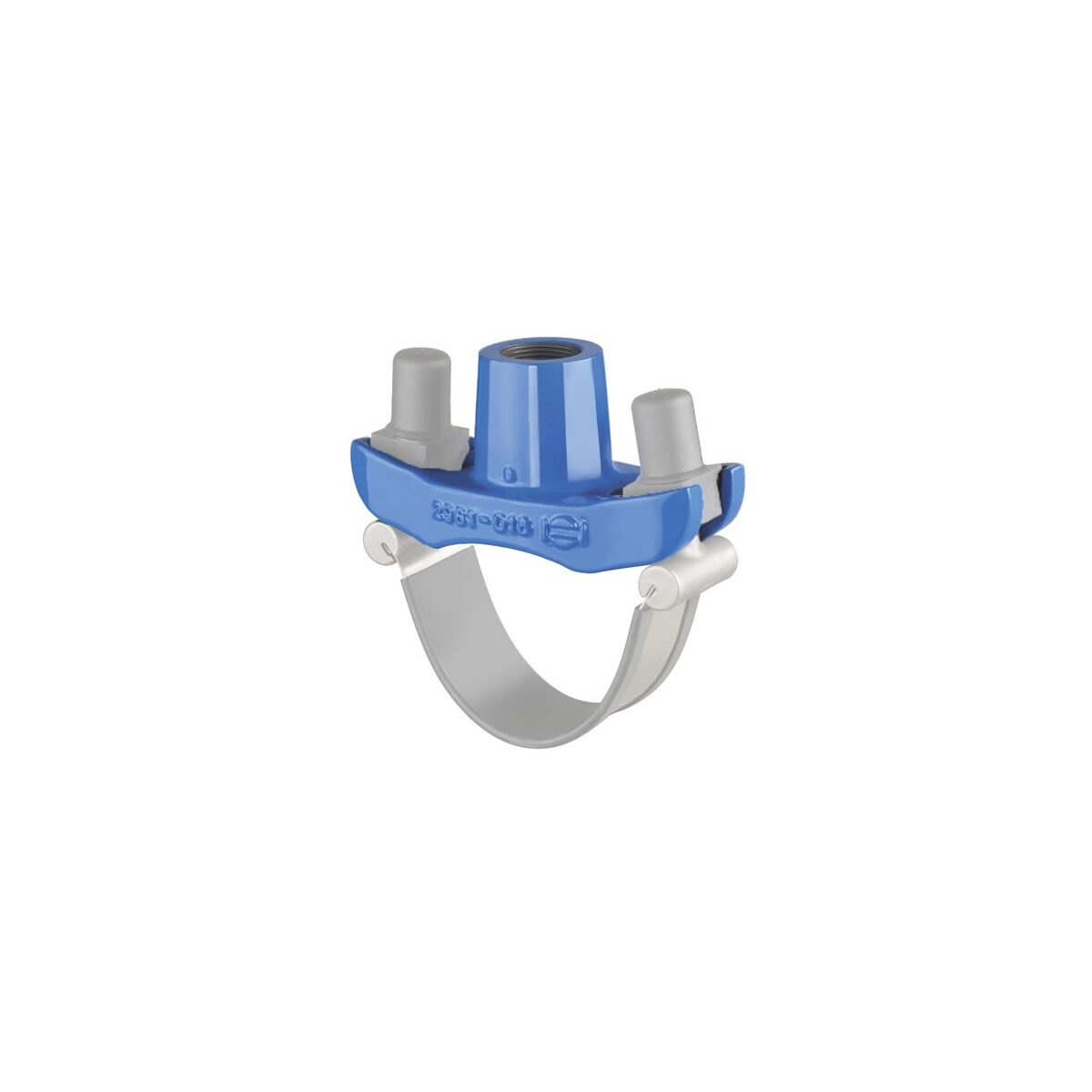

Navrtávací pas HOD-M509 bez uzávěru G 1", DN 50, DN 65, bez třmenu, VAG 2-28-00651-030
pro potrubí z oceli, litiny a betonu
Výrobce: VAG
EAN: 2592613017400
Hmotnost: 2000 gramů
Katalogové číslo: 2-28-00651-030
Možnosti doručení
Najít prodejnu| Osobní odběr | 27.4. 08:00 | Zdarma |
| TOPTRANS | 27.4. | Od 252 Kč |
| PPL - Doručení na adresu | 27.4. | Od 149 Kč |
| PPL ParcelShop - výdejní místa | 27.4. | Od 89 Kč |
Máte dotaz?
Napište nám, brzy se ozveme
Navrtávací pas HOD-M509 bez uzávěru G 1", DN 50, DN 65, bez třmenu, VAG 2-28-00651-030
Navrtávací pas HOD-M509 bez uzávěru G 1", DN 50, DN 65, bez třmenu, VAG 2-28-00651-030
Navrtávací pas HOD-M509 bez uzávěru pro potrubí z oceli, litiny a betonu
Navrtávací pas pro navrtávku kovových a betonových potrubí a montáž přípojky. Pas lze použít pouze při navrtávce nezavodněného potrubí. Navrtávací pas bez uzávěru umožňuje připojení potrubí s uzavírací armaturou umístěnou v libovolné vzdálenosti od vodovodního řadu. Jednoduchá montáž s pomocí navrtávací soupravy. Připojení domovní přípojky pomocí závitu dle ISO 228 nebo koncovky pro plastová potrubí.Těžká protikorozní povrchová ochrana epoxidovým povrstvením dle standardů GSK. Vhodný k zakopání do země. K tělesu je potřeba objednat třmen, který není šoučástí balení.
Provozní podmínky
- Pitná a surová voda: max. 50 °C
- Pracovní přetlak: max. 1,6 MPa
Materiál
- Těleso: tvárná litina EN-GJS-400-15 (GGG-40)
Ovládání
Navrtávací pas je připraven k dokompletování kulovým kohoutem nebo šoupátkem.
Rozměry
| DN | vnější průměr potrubí Da | Vnitřní závit G | V | L | šířka pasu |
| DN 50 | 56 - 63 mm | G 1" | 136 mm | 90 mm | 90 mm |
| DN 65 | 70 - 77 mm | G 1" | 136 mm | 90 mm | 90 mm |
- Dimenze potrubí DN 50 LWN3000101
- Dimenze potrubí DN 65 LWN3000101
- Uzávěr Bez uzávěru XN7X000101
- Produktová řada HOD - M509 5K7X000101
- Vnitřní závit v nátrubku 1" BO7X000101
- Závit uzávěru 1" 6O7X000101
