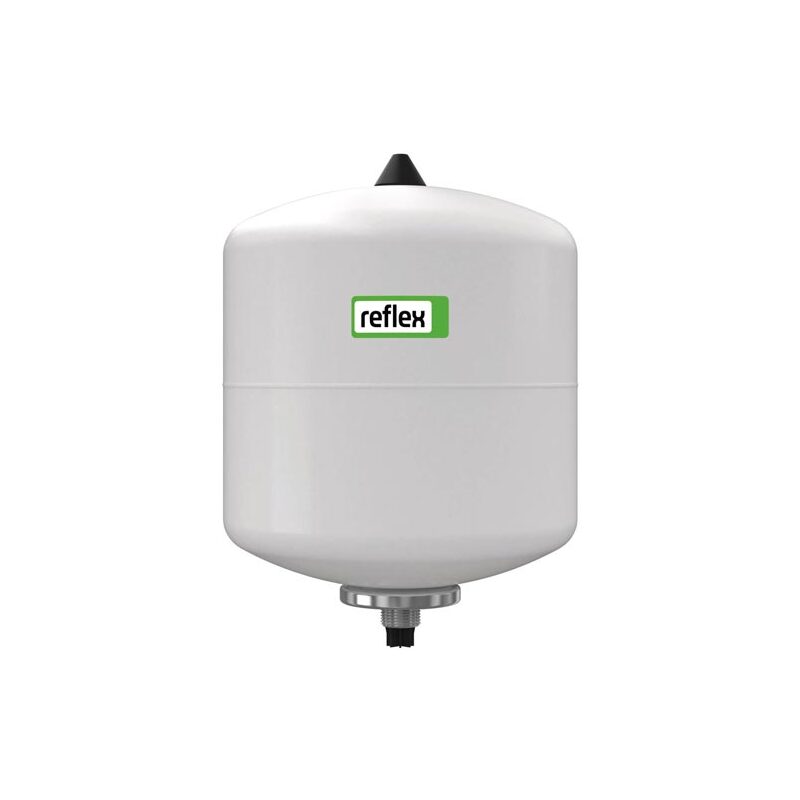

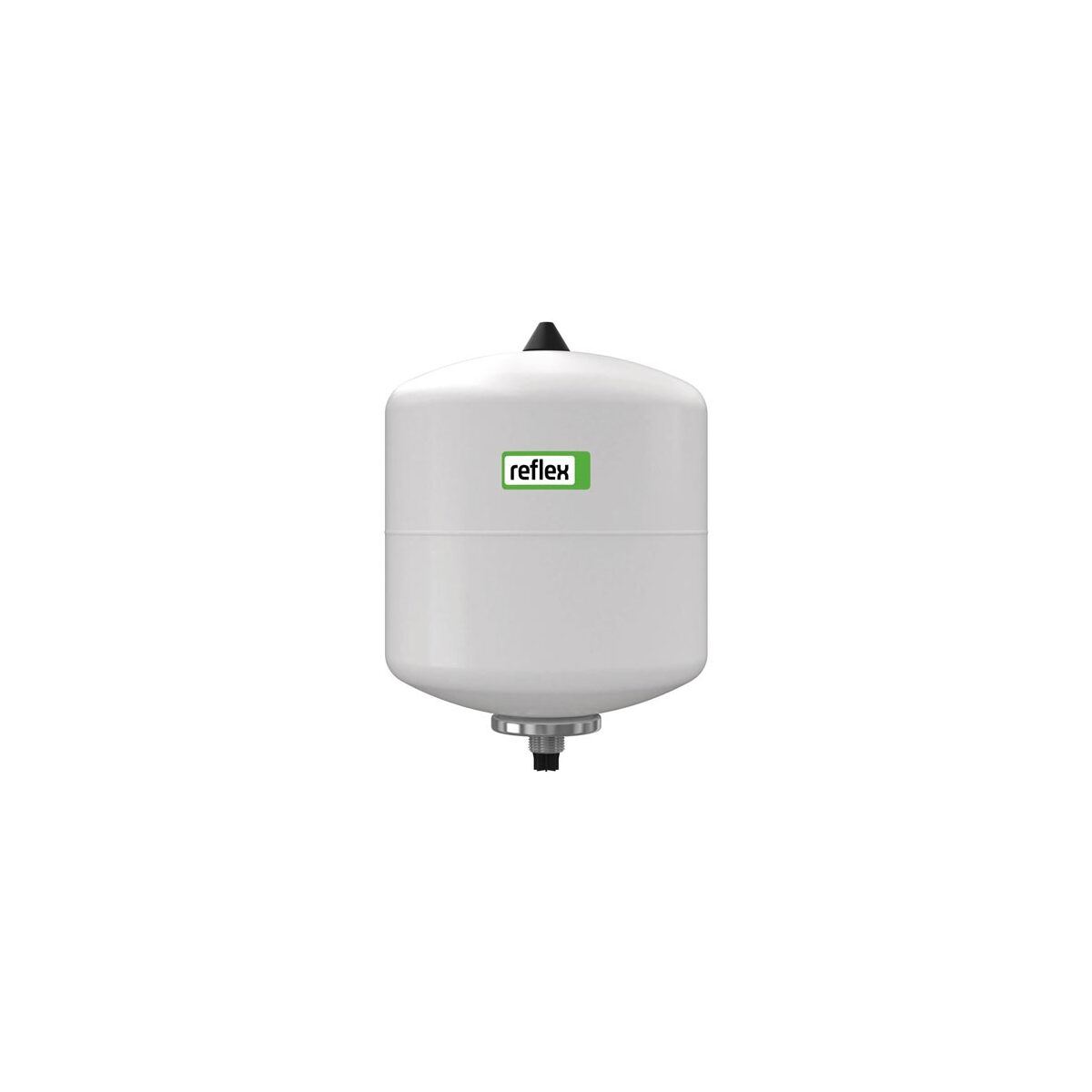

Nádrž AQUAMAT Refix DD 33 l / 10 bar, bílá, Reflex

Refix DD 33 l / 10 bar, bílá

Membránové tlakové expanzní nádoby produktové řady Refix jsou vhodné pro rozvody pitné a provozní vody a také pro speciální použití v uzavřených vodních systémech. Veškeré díly ve styku s vodou jsou chráněny proti korozi; voda je akumulována v membránách ve formě vaku.

Technická charakteristika

• výhradně pro použití v potrubích se studenou vodou (dodržujte montážní a provozní pokyny)
• pro rozvody pitné vody, zařízení na zvyšování tlaku a ohřev vody podle norem DIN 1988
• výroba a zkoušky podle  norem DIN 4807 T5, DIN DVGW reg. č. NW-0411AT2534
• nevyměnitelná membrána ve formě vaku podle norem DIN EN 13831, DIN 4807 T5, směrnice
  elastomerů a W270
• schválení podle Směrnice o tlakových zařízeních 2014/68/EU
• vnitřní a vnější povrchová úprava podle KTW-A
• z výroby s natlakovaným plynovým prostorem
• se závitovým připojením z nerezové oceli
• 33 litrů s upevňovacími úchyty
• průtočné s plastovou hvězdicí s vysokým průtokem

Údržba a provoz

Podle vyhlášky o bezpečnosti a ochraně zdraví při práci (BetrSichV) je pro membránové tlakové expanzní nádoby vyžadována údržba minimálně jednou za rok. Je třeba dodržovat pokyny pro montáž, provoz a údržbu vydané firmou Reflex s nezbytnými informacemi pro instalatéra a provozovatele.

1. Vizuální kontrola:
   Zkontrolujte nádobu z hlediska poškození, koroze atd. V případě poškození zajistěte opravu nebo vyměnu a určete možnou příčinu. Zkontrolujte vhodnost použití nádoby v dané aplikaci.

2. Zkouška membrány:
   Krátce stiskněte plnicí ventilek plynu. Pokud by vytékala voda:
   U nádob s nevyměnitelnou membránou musí být tlaková expanzní nádoba vyměněna.
   U nádob s vyměnitelnou membránou proveďte výměnu nebo se obraťte na servis Reflex, kde získáte další informace.

3. Nastavení předtlaku na straně plynu:
   Oddělte expanzní nádobu Refix od soustavy uzavřením ventilu Flowjet a vypusťte vodu z nádoby. Změřte předtlak p0 na plnicím ventilku plynu a v případě potřeby jej upravte na požadovaný minimální provozní tlak soustavy.

   p0 [bar] = pa – 0,2 bar*


   V případě větších vzdáleností (tlaková ztráta) od   redukčního ventilu zvyšte rozdíl u pa až na 1 bar.
   Pokud je tlak příliš vysoký, je třeba přes plnicí ventilek plyn upustit. Z Pokud je tlak příliš nízký, musí být tlak plynu na potřebnou hodnotu zvýšen. Z Nově nastavený nebo upravený před tlak p0 zaznamenejte na typový štítek.

4. Test funkce v provozu:
   Uzavřete vypouštění na uzavíracím ventilu se zajištěním (armatuře Flowjet), uzavírací ventil opatrně otevřete. Kontrola tlaku plynu při provozu: tlak plynu musí teď být stejný jako tlak vody (porovnejte s manometrem na redukčním ventilu), potom je nádoba funkční. Při zahřátém zásobníku může tlak v nádobě stoupnout přibližně o 0,5 bar pod tlak nastavený na pojistném ventilu.

5. Zkouška těsnosti plnicího ventilu plynu:
   Odstraňte případné pomůcky pro plnění a měření na plnicím ventilu plynu a pomocí spreje pro detekci úniků zkontrolujte, zda se plnicí ventil plynu po použití znovu pevně uzavírá. Nakonec našroubujte krytku ventilku, která také utěsňuje, zpět na plnicí ventilek plynu.

6. Tlaková expanzní nádoba je nyní opět připravena k provozu.

Technické údaje
