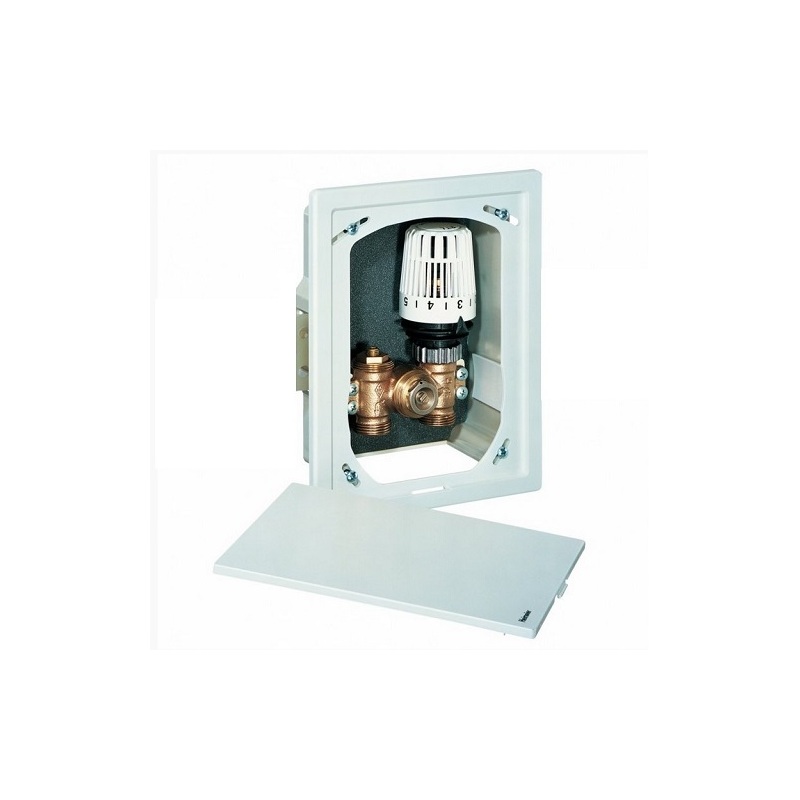

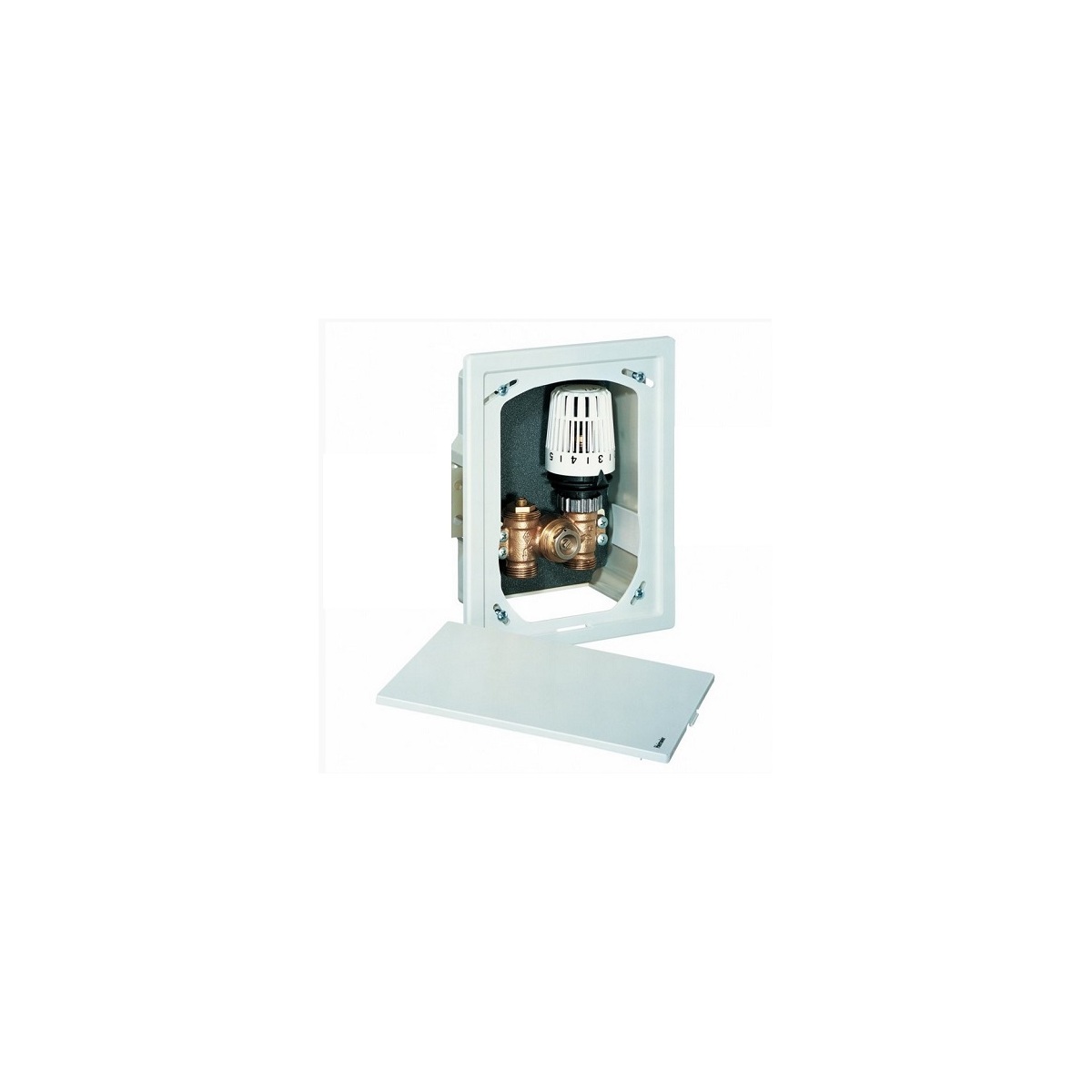

MULTIBOX C/RTL Heimeier 9303-00.800

Name: MULTIBOX C/RTL Heimeier 9303-00.800
Brand: HECKL, s.r.o.
SKU: P929393030800
Price: 3003.35 CZK
Availability: InStock

pro regulaci vytápění

Podomítková regulační sada s omezovačem teploty zpátečky pro napojení okruhu podlahového nebo stěnového vytápění na radiátorový rozvod. Vhodná pro plochy přibližně do 20 m², nastavení 0–50 °C, Kvs 1,35, připojení G 3/4" s eurokonusem, PN 10, hloubka skříňky 60 mm, uzavřený bílý kryt.

Vaše cena s DPH 3 003,35 Kč / ks

Vaše cena bez DPH

2 482,11 Kč / ks

K vyzvednutí 4 ks

Kód: P929393030800
Výrobce: Heimeier
EAN: 2592626001090
Hmotnost: 900 g
Katalogové číslo: 9303-00.800

Možnosti doručení

Najít prodejnu

Osobní odběr- HECKL pobočky	Zítra	Zdarma
TOPTRANS - Doručení na adresu	30.10.	Od 252 Kč
PPL - Doručení na adresu	30.10.	Od 149 Kč
PPL - Doručení do výdejního místa	30.10.	Od 89 Kč

Máte dotaz?

Napište nám, brzy se ozveme

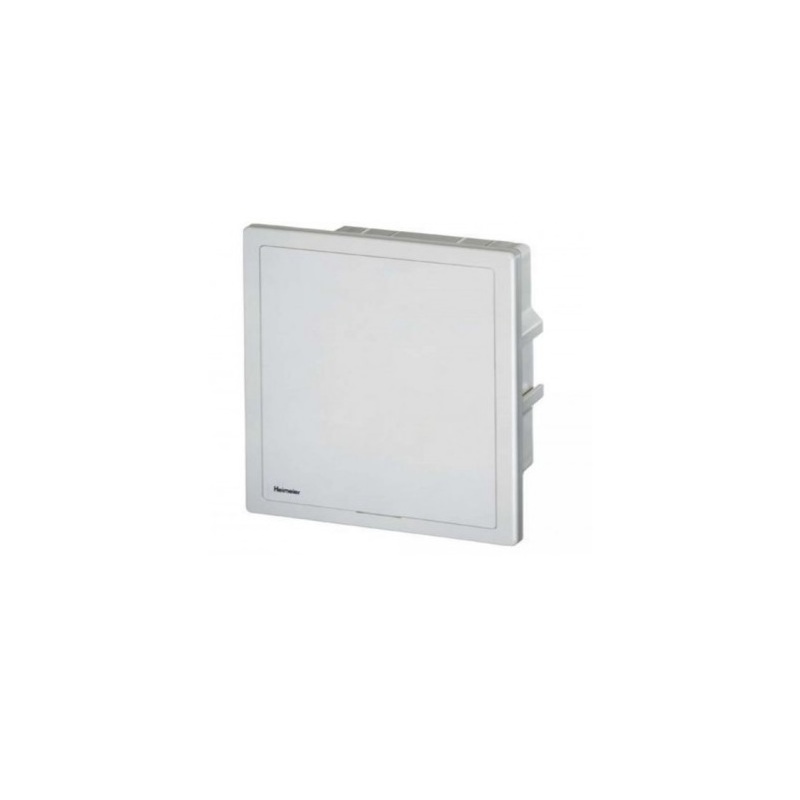

MULTIBOX C/RTL Heimeier 9303-00.800

3 003,35 Kč ~~2 853 Kč~~

Podlahové topení napojené přímo na radiátorový rozvod

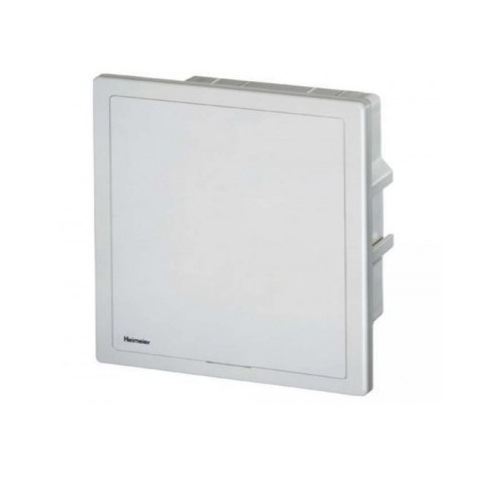

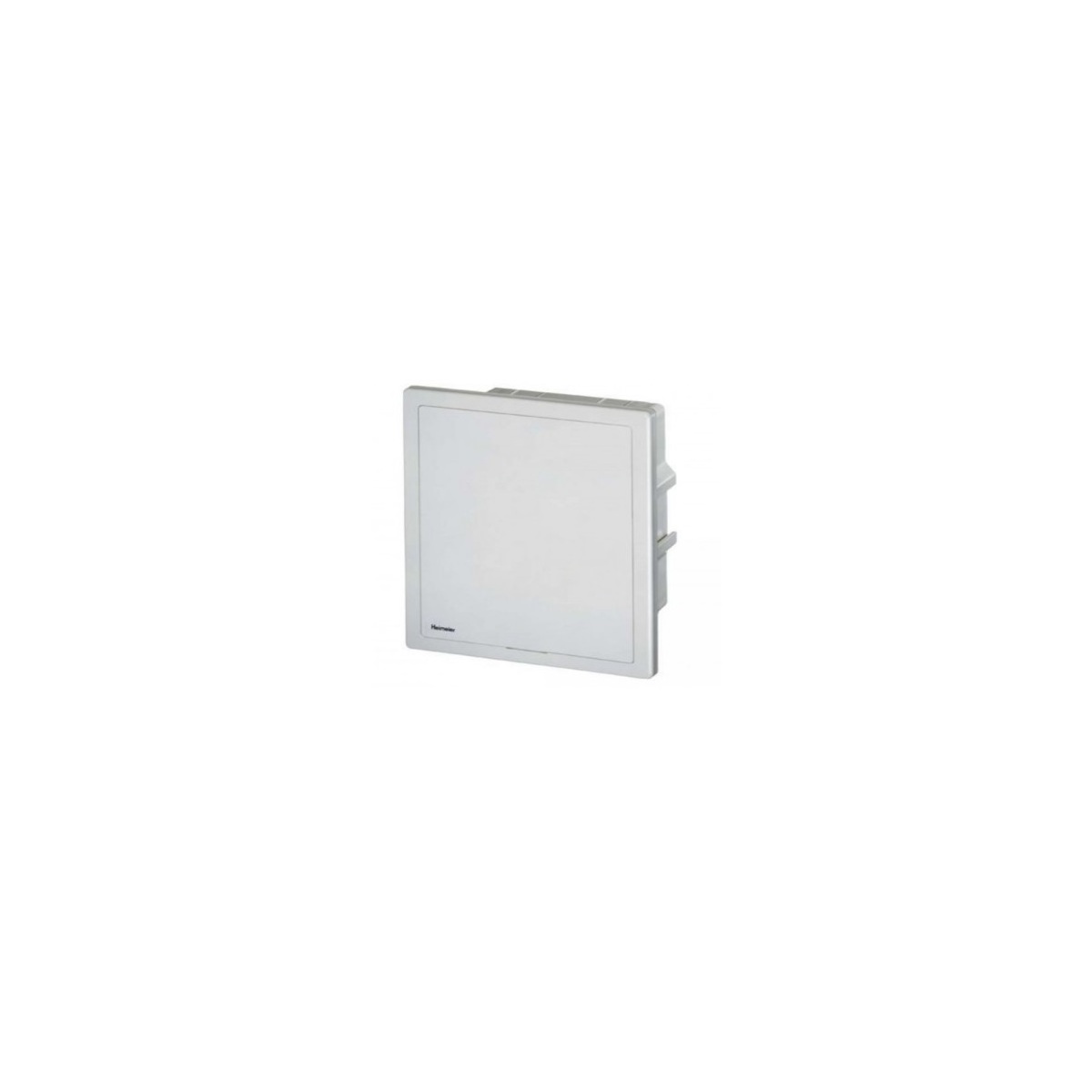

Podomítková regulační sada s omezovačem teploty zpátečky umožní napojit okruh podlahového nebo stěnového vytápění přímo na rozvod k otopným tělesům. Ventil se osazuje na konec topného okruhu a propustí vodu teprve tehdy, když teplota zpátečky klesne pod nastavenou hodnotu. Podlaha se tak nepřehřeje, i když do okruhu přitéká teplejší voda z radiátorového systému. Pracuje bez elektřiny a z místnosti je vidět jen uzavřený bílý kryt.

hlavní výhoda

Bez rozdělovače a směšovací sestavy

Pro plochu do přibližně 20 m², třeba v koupelně, nepotřebujete samostatný rozdělovač ani směšování. Okruh napojíte na stávající rozvod topení.

Tři funkce v jedné skříňce

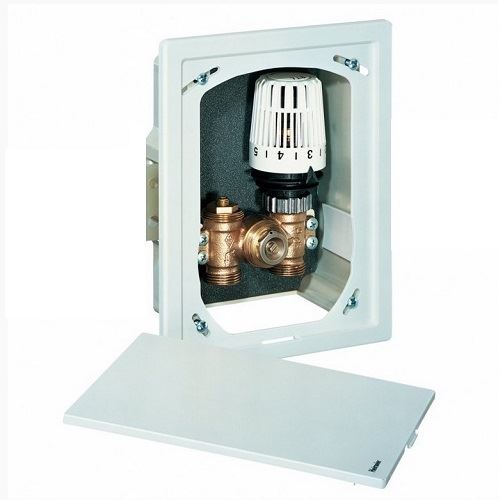

Pod krytem jsou všechny prvky potřebné pro regulaci a údržbu okruhu. Ventil funguje jako proporcionální regulátor bez pomocné energie.

Omezení teploty zpátečky

Termostatická vložka s roztažitelnou náplní udržuje teplotu vody vracející se z okruhu na nastavené hodnotě 0–50 °C.

Přednastavení a uzavření

Uzavírací a regulační vřeteno umožňuje přednastavit průtok okruhem a v případě potřeby jej zcela uzavřít.

Snadná montáž do zdi

Vzdálenost krytu od skříňky lze vyrovnat až o 30 mm a odchylku od svislé osy až o 6° na každou stranu.

Kde se uplatní

Temperování podlahy v koupelně, předsíni nebo kuchyni při rekonstrukci s radiátory.
Kombinace podlahového vytápění a otopných těles na jednom rozvodu.
Stěnové vytápění menších ploch.
Plastové, vícevrstvé, měděné i přesné ocelové trubky připojené svěrným šroubením s eurokonusem G 3/4".

Zásady pro návrh a montáž

Montáž do zpátečky: sada se instaluje výhradně na konec topného okruhu, dbejte na správný směr toku.
Plocha okruhu: vhodná pro otopné plochy přibližně do 20 m².
Délka smyčky: okruh z trubky s vnitřním průměrem 12 mm by neměl přesáhnout 100 m.
Větší plochy: rozdělte je T-kusem na dva stejně dlouhé okruhy připojené k jedné sadě.
Pokládka: pro rovnoměrné rozložení teploty doporučujeme pokládku do spirály.
Tlaková ztráta: pro tichý provoz by neměla překročit 20 kPa.

Technické parametry

Funkce	omezení teploty zpátečky, přednastavení, uzavření, odvzdušnění
Rozsah nastavení teploty zpátečky	0–50 °C
Kvs	1,35 m³/h
Těleso ventilu	DN 15, bronz odolný proti korozi
Připojení	G 3/4" s eurokonusem
Provozní teplota	2–90 °C
Tlaková třída	PN 10

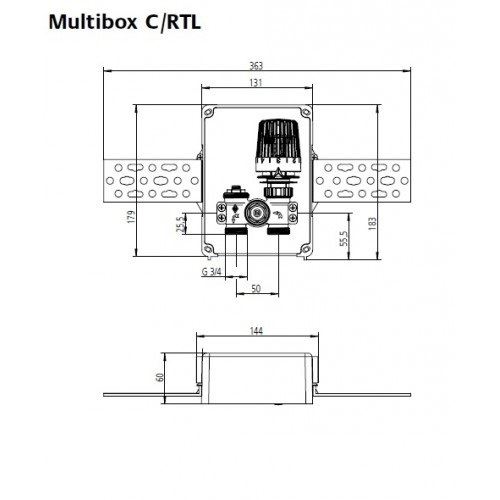

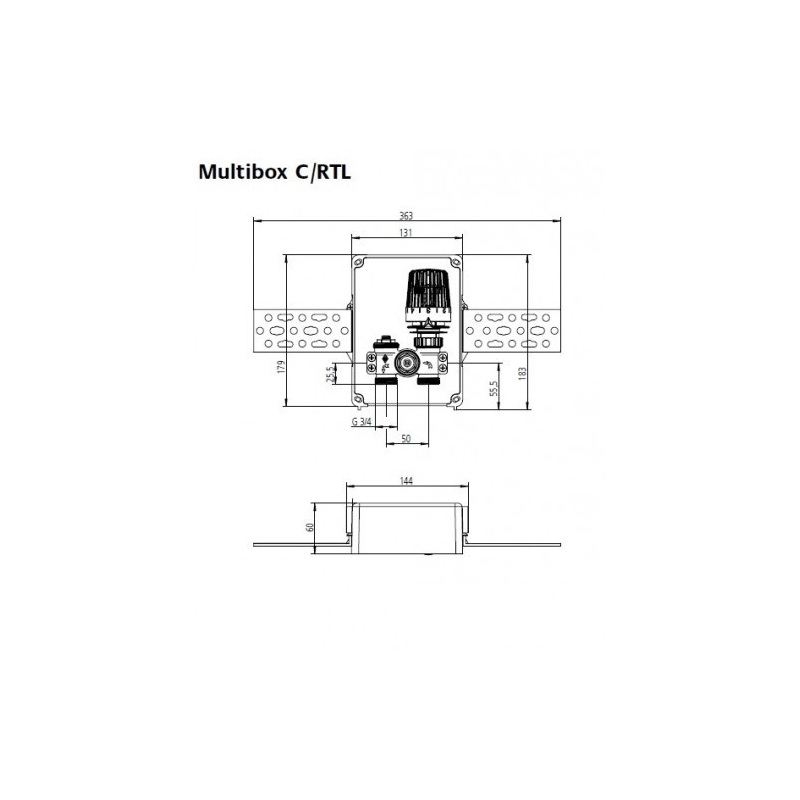

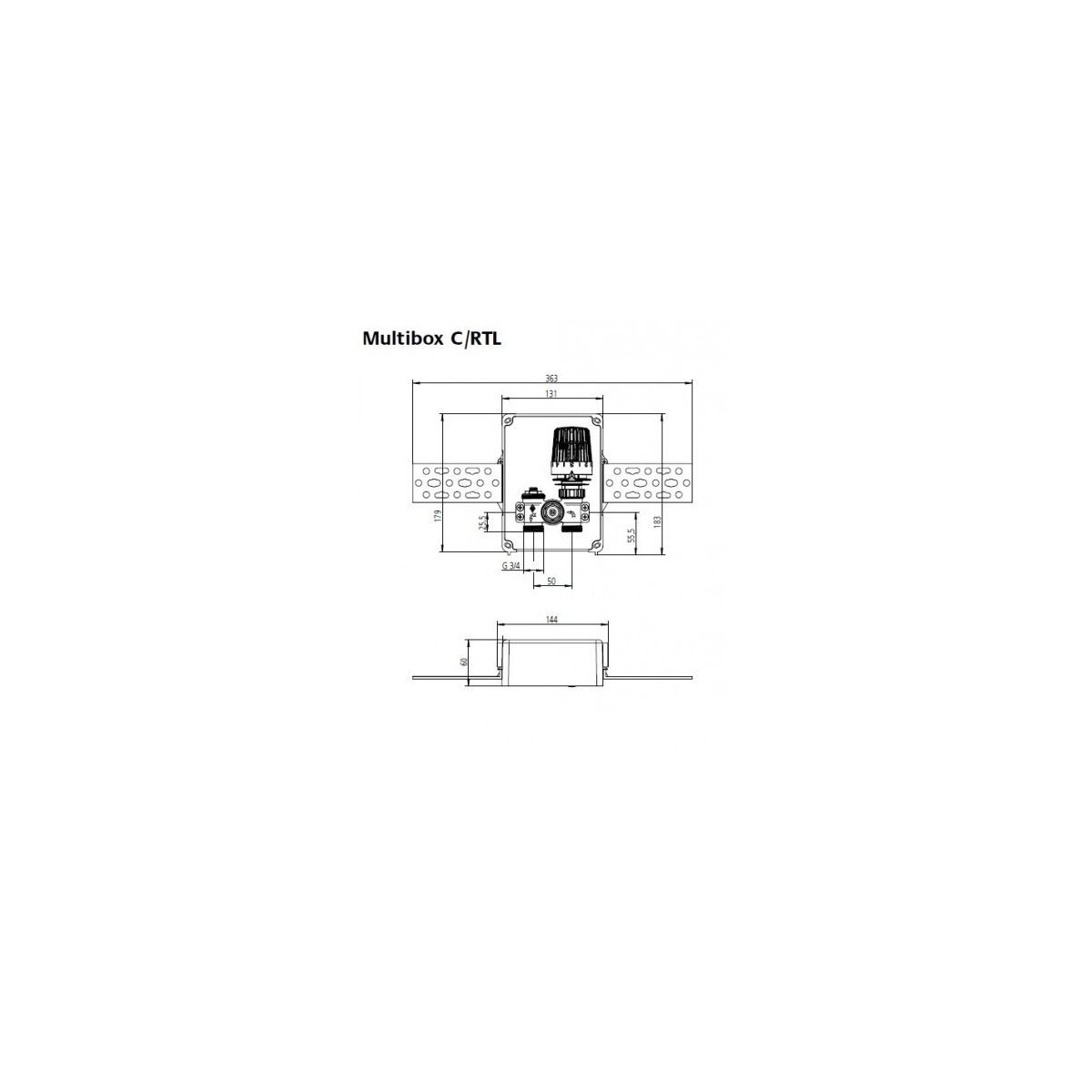

Montáž	pod omítku, hloubka skříňky 60 mm
Kryt	uzavřený, bílý RAL 9016

Časté otázky

Reguluje sada teplotu v místnosti?

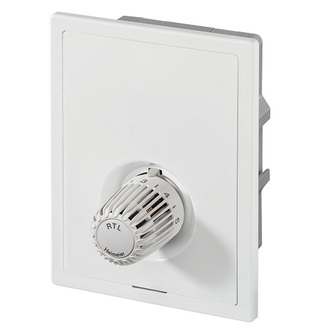

Ne. Sada omezuje teplotu vody vracející se z podlahového okruhu, a tím i teplotu podlahy. Pro regulaci teploty vzduchu v místnosti je určena varianta s termostatickou hlavicí.

Jak se teplota nastavuje?

Stupnice má polohy 0–5, každá poloha odpovídá 10 °C: 1 = 10 °C, 2 = 20 °C, 3 = 30 °C, 4 = 40 °C a 5 = 50 °C. Nastavená hodnota je teplota zpátečky, při které ventil otevírá.
