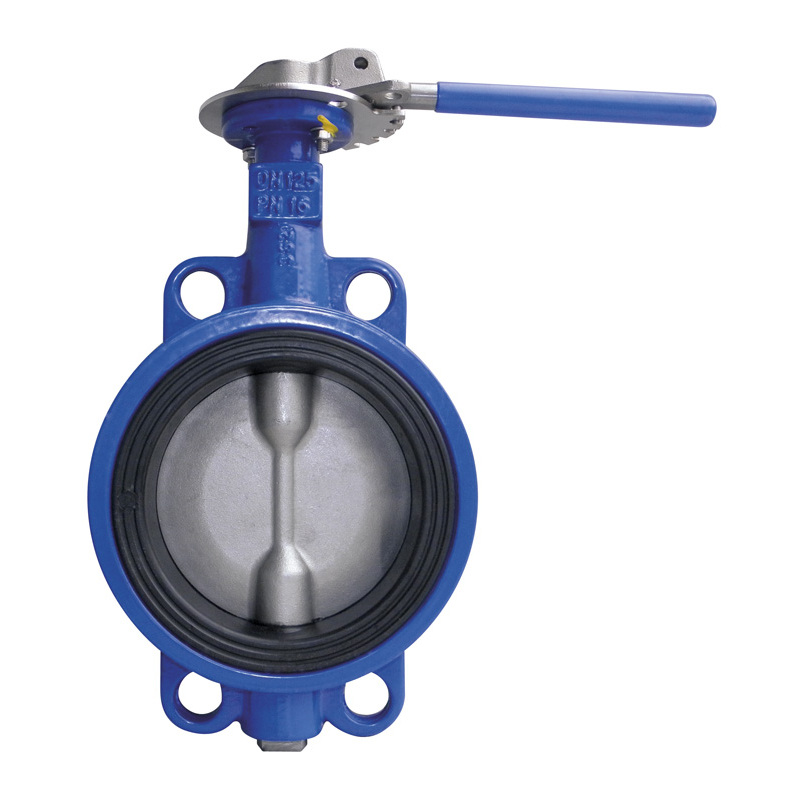

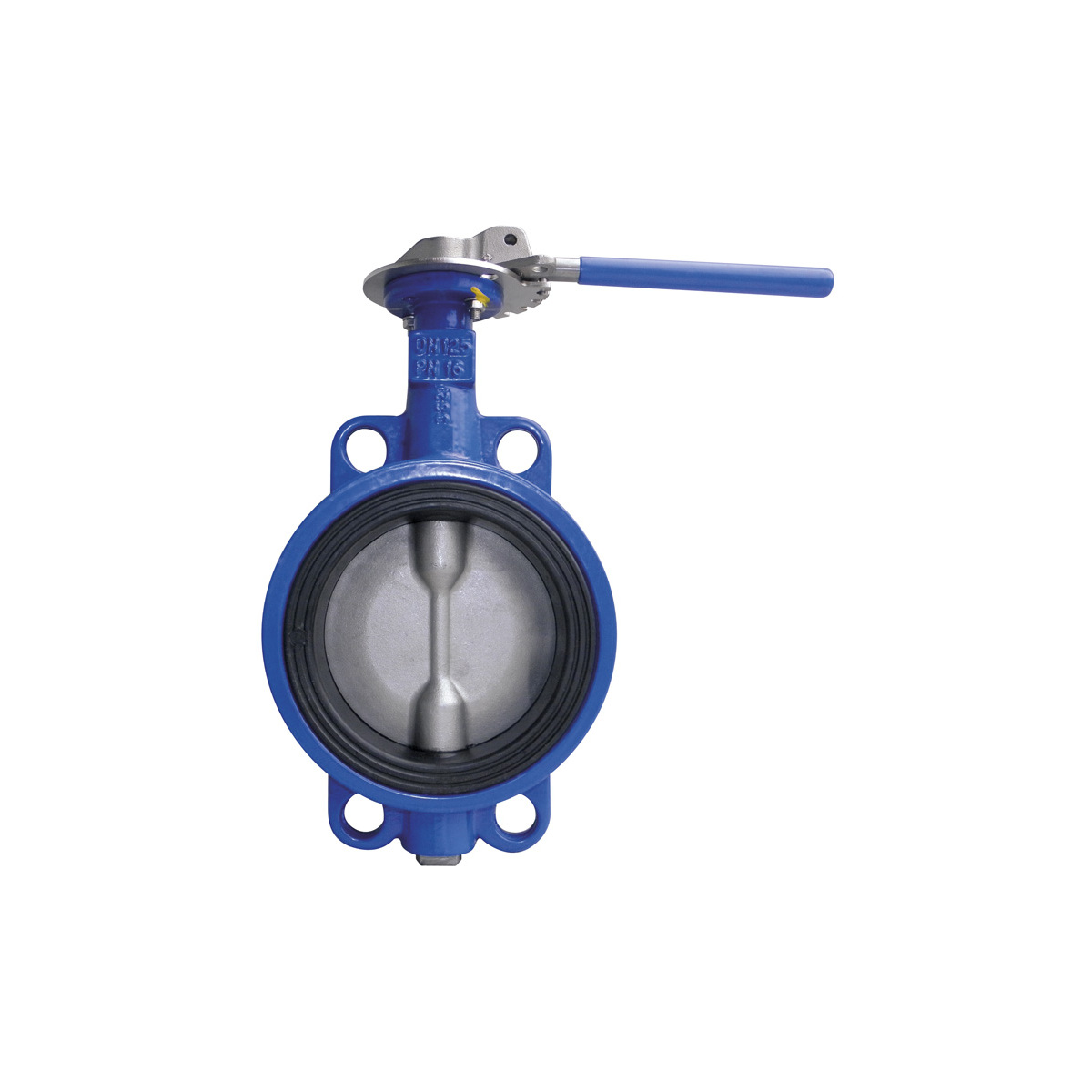

Klapka uzavírací CEREX300 W DN 65 disk litina/páka nerez

Popis

Uzavírací bezpřírubová klapka s předlitými oky pro montážní šrouby.
Čep i hřídel jsou uloženy v kluzných ložiscích a jsou zajištěny proti vystřelení
pro případ neodborné demontáže.

Manžetu tvoří vyměnitelný kovový kroužek s navulkanizovanou pryží natěsno vsunutý do tělesa.

Ovládání

Jednoramennou pákou. Páka sleduje polohu disku, je stavitelná po 15° a v poloze otevřeno je rovnoběžná s osou potrubí. Po dobu manipulace musí být konec páky zvednutý.
Klapka zavírá, otáčíme-li ovládacím koncem doprava.

Materiál

Těleso: tvárná litina EN-GJS-400-15 (GGG-40)
Disk: tvárná litina EN-GJS-400-15 (GGG-40)
Čep, hřídel: korozivzdorná ocel 1.4021 (13% Cr)
Manžeta: pryž EPDM vyztužena kovovým kroužkem.

Páka: korozivzdorná ocel.

Ochrana proti korozi

Těžká protikorozní povrchová ochrana v kvalitě GSK.
Litinové díly vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005).

Určení

Pitná nebo surová voda do maximální pracovní teploty  50 °C.
Voda a neagresivní tekutiny do maximální pracovní teploty 80 °C.
Průtočná rychlost: max. 4m/s.
Pracovní přetlak:  max. 1,6 MPa
Podtlak max. 0,01 MPa (90% vakuum)
