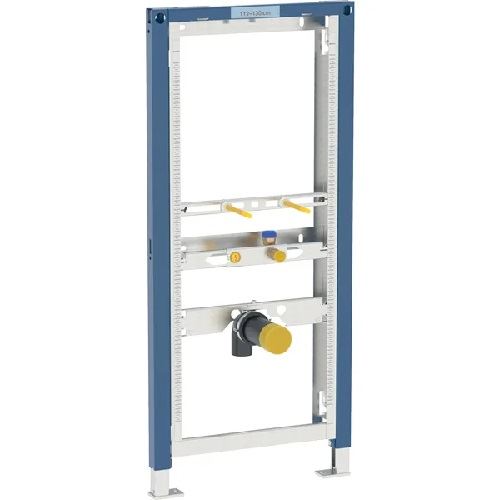

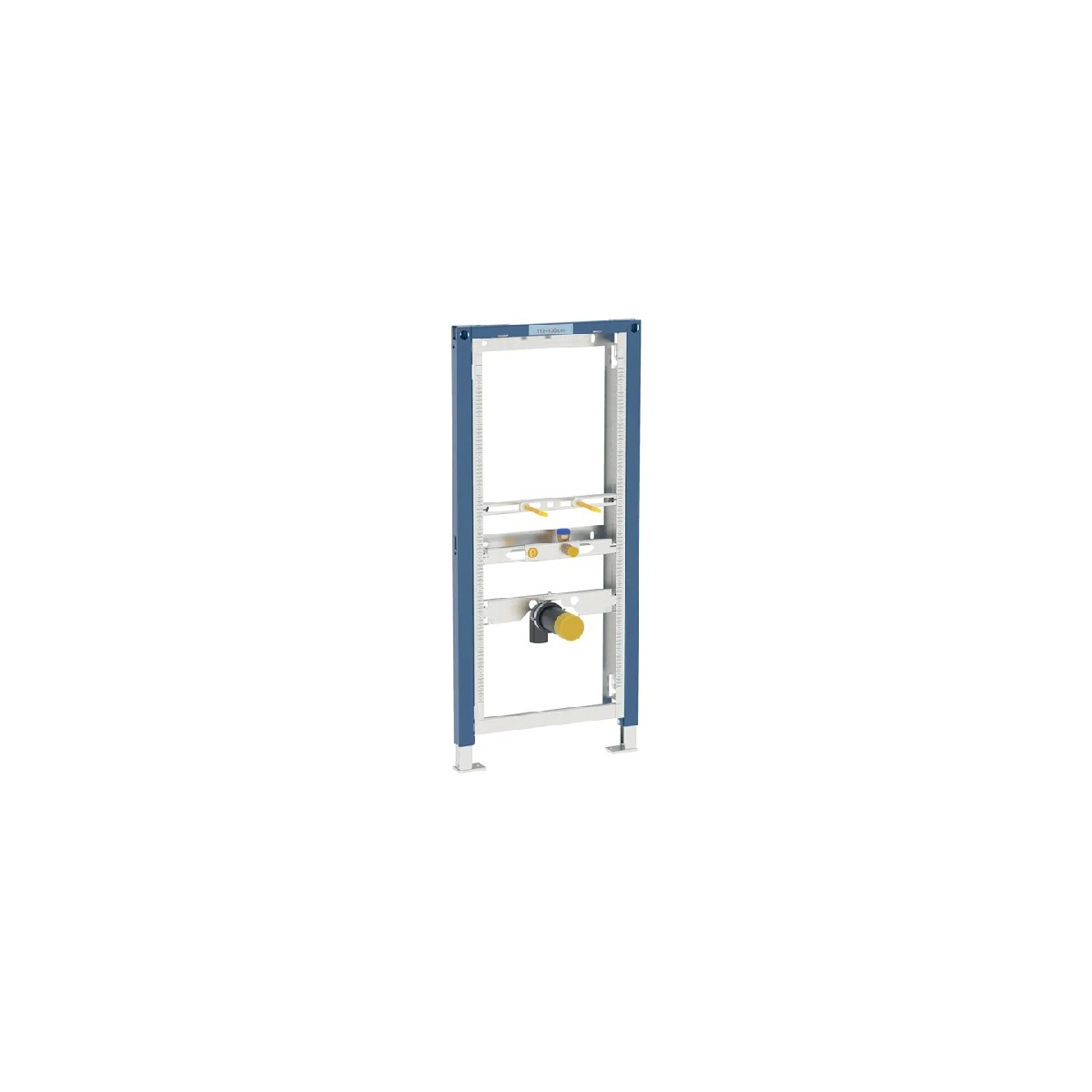

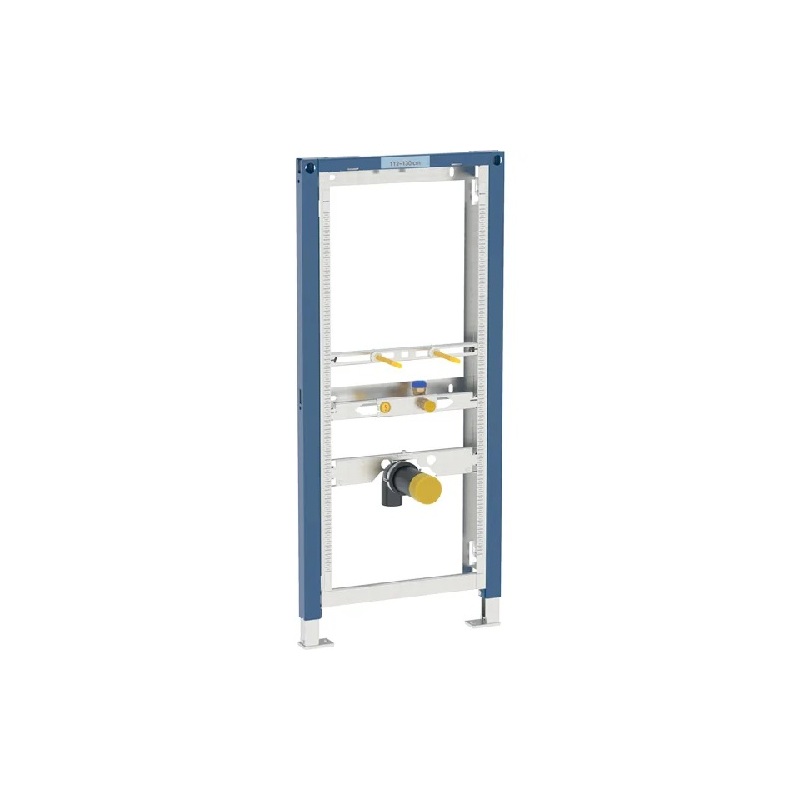

Instalační modul DUOFIX pro pisoáry, výška 112-130 cm, Geberit 111.686.00.1

Geberit Duofix pro pisoár

Na pisoáry jsou kladeny náročné požadavky. Samozřejmostí by měla být stabilita a bezchybná funkčnost, stále důležitějším kritériem je také úspora vody.Tento univerzální prvek je vhodný do konstrukcí prováděných suchým procesem a lze jej použít jak pro pisoáry s integrovaným ovládáním, tak pro pisoáry bez vody.

Způsob použití

• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• K montáži pisoárů s integrovaným ovládáním
• K montáži pisoárů bez vody
• Pro pisoáry Preda
• Pro pisoáry Selva
• Pro pisoáry Tamina
• Pro pisoáry Narva
• Pro ovládání splachování na omítku
• Pro ovládání pisoáru na omítku, skrytý
• Pro tloušťky podlahy 0–20 cm

Vlastnosti

• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do
• U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix

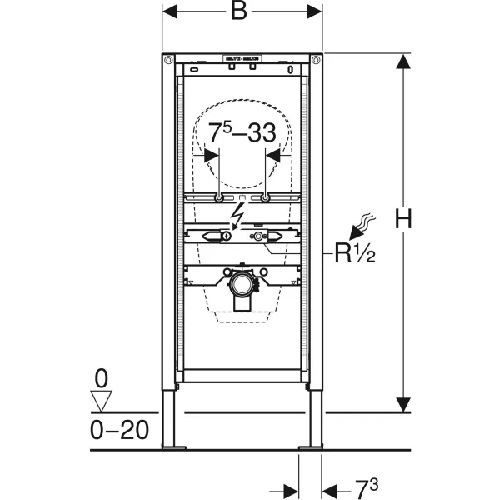

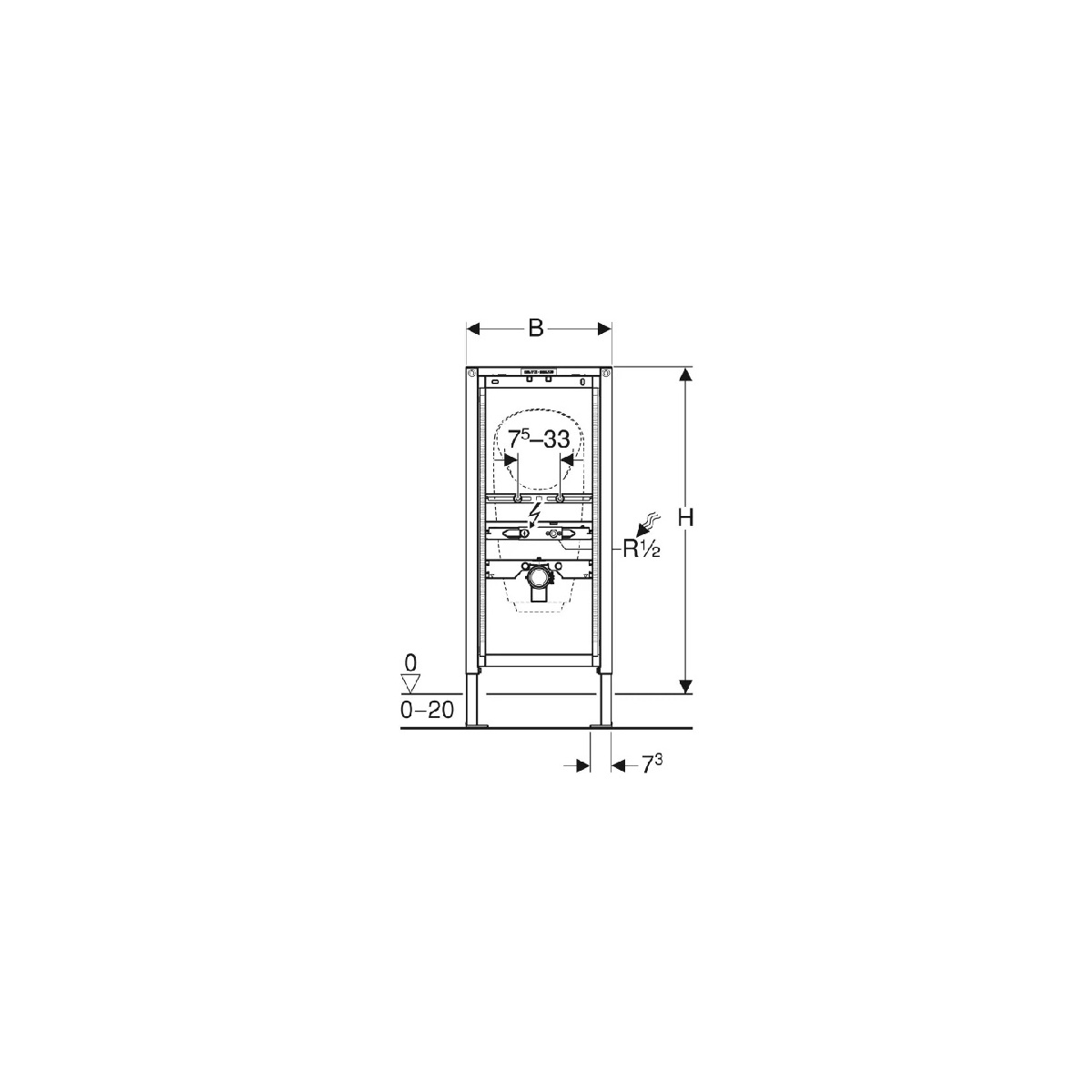

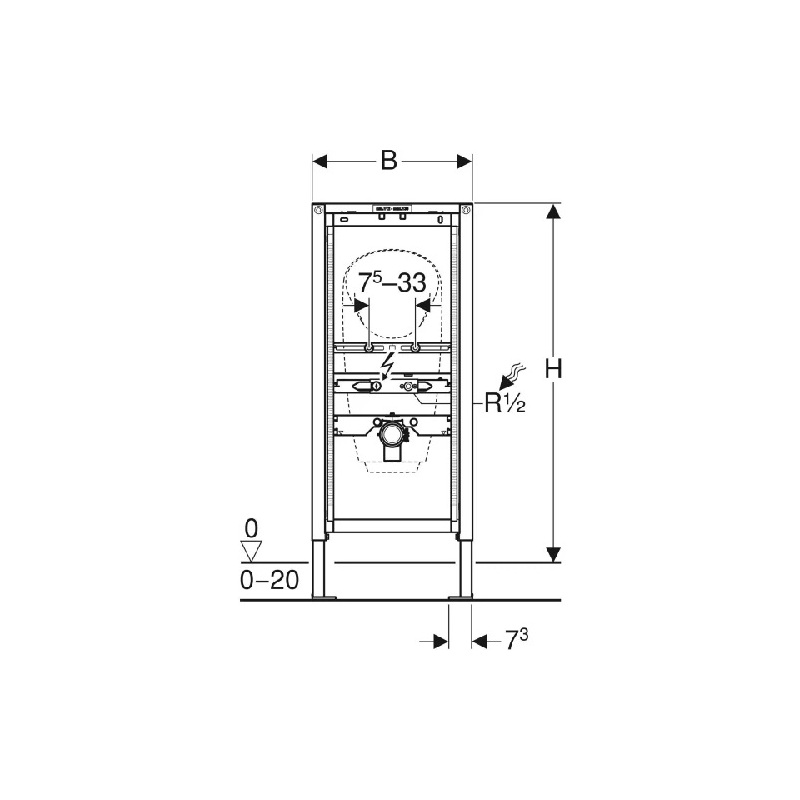

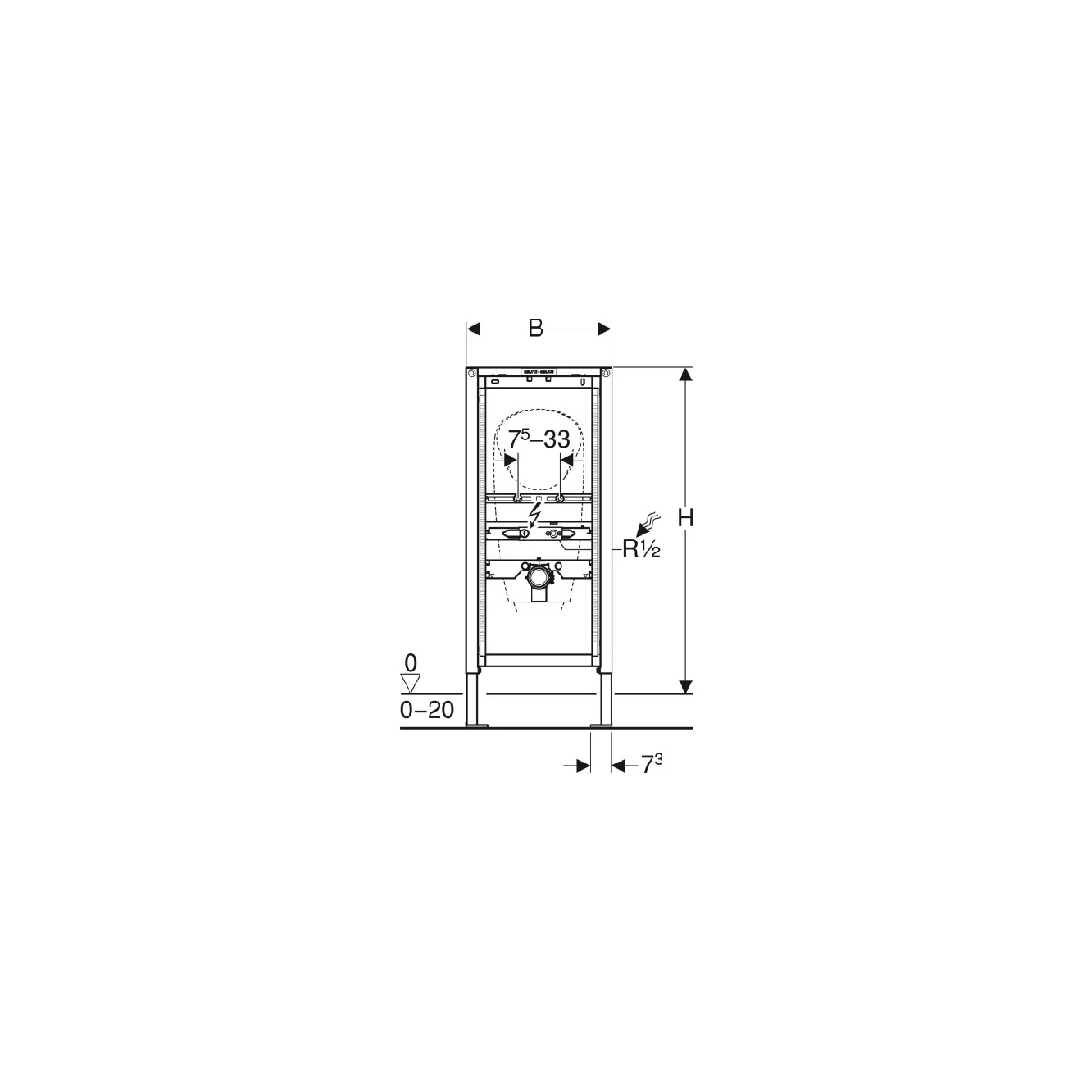

• Výška prvku přizpůsobitelná pisoáru, 112–130 cm
• Pozice pro připojení pisoáru Preda nastaveny
• Upevnění pro přívod Rp 1/2" výškově a stranově nastavitelné (do středu a 5–10 cm doleva nebo doprava) Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
• Upevnění pisoárů M8, nastavitelná na šířku a výšku
• Příčné nosníky s označením středu, nastavitelné bez nářadí
• Značení pozic pro připojení pisoáru Preda a Selva
• Dodatečné upevnění pro pisoár s příslušenstvím možné
• Ochranná zátka pro jednorázovou tlakovou zkoušku se studenou vodou do max. 15 bar / 1500 kPa

Obsah balení

• Přívod vody Rp 1/2" / R 1/2", vhodné pro MF
• Ochranná zátka
• Připojovací koleno z PE-HD, ø 63 / 50 mm
• Ochranné víčko
• Těsnění ø 57 / 50 mm
• Zápachová uzávěrka pro pisoár ø 50 mm, s těsněním na pisoár
• 2 závitové tyče M8
• Upevňovací materiál
