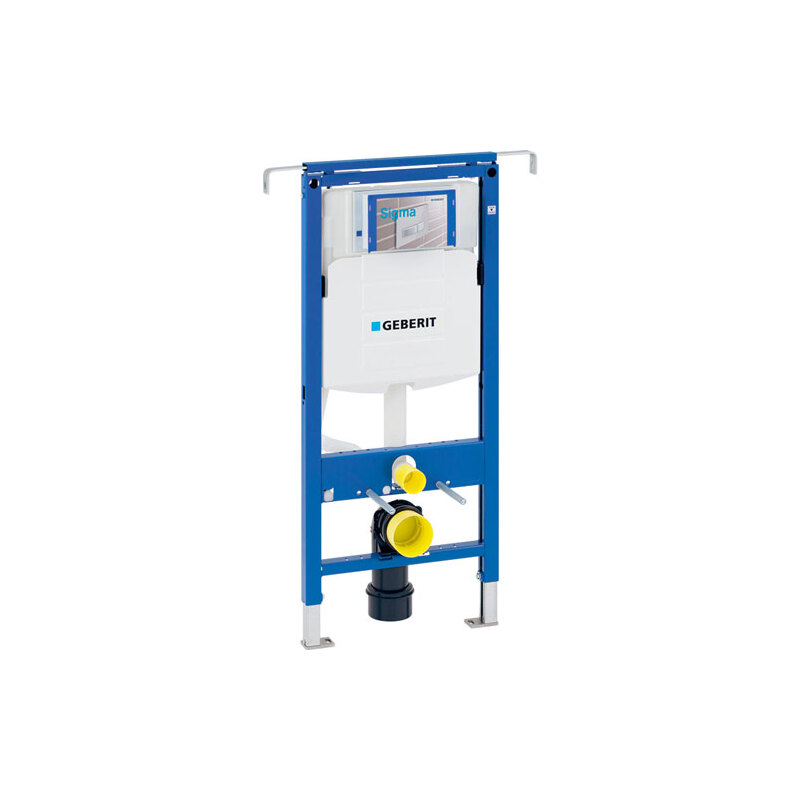

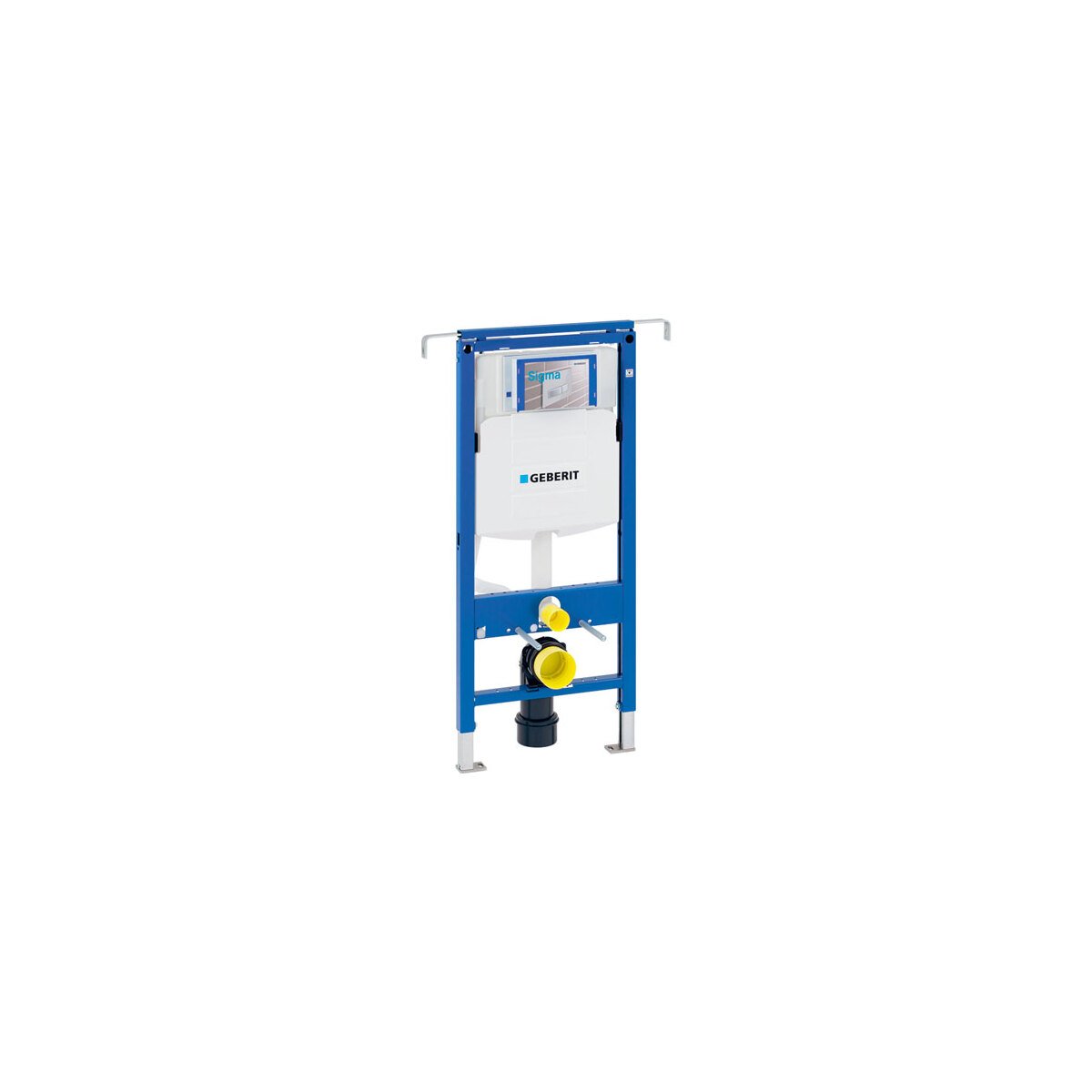

Instalační modul Duofix pro závěsné WC, výška 115 cm, Geberit 111.355.00.5

Instalační modul pro WC DUOFIX

Tento instalační modul pro WC DUOFIX je vhodné použít pro

• Pro konstrukce prováděné suchým procesem.
• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti.
• K montáži do instalačních stěn vysokých na výšku místnosti.
• K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti.

Geberit Duofix nabízí ucelený sortiment univerzálně použitelných, samonosných montážních prvků pro uchycení všech sanitárních zařizovacích předmětů v konstrukcích prováděných suchým procesem. Prvky jsou vhodné k montáži do lehkých sádrokartonových stěn nebo příček a pro předstěnovou montáž bez mokrých procesů na celou nebo částečnou výšku místnosti. Používají se v nových budovách i rekonstruovaných objektech.

Vlastnosti instalačního modulu DUOFIX

• Statický samonosný rám, chráněný proti korozi práškovým potahem.
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce.
• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou.
• Podpěry pozinkované Podpěry nastavitelné 0–20 cm.
• Podpěry s protiskluzovou úpravou.
• Patní desky otočné.
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix.
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm.
• Odhlučněné upevnění připojovacího kolena.
• Splachovací nádržka pod omítku s ovládáním zepředu.
• Splachovací nádržka pod omítku s izolací proti orosování.
• U nastavení z výroby je možné okamžité dodatečné spláchnutí.
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí.
• Přívod vody vzadu nebo nahoře uprostřed.
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami.
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení.
• S trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean.
• Upevnění pro přípojku elektřiny.
• Možnost montáže Power & Connect boxu

Rozsah dodávky

• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem.
• Kryt pro hrubou montáž pro servisní otvor.
• 2 ochranné zátky.
• Připojovací souprava pro WC, ø 90 mm.
• Připojovací koleno 90° z PE-HD, ø 90 mm.
• Přechodka z PE-HD, ø 90 / 110 mm.
• 2 závitové tyče M12.
• Upevňovací materiál.

Technické údaje
