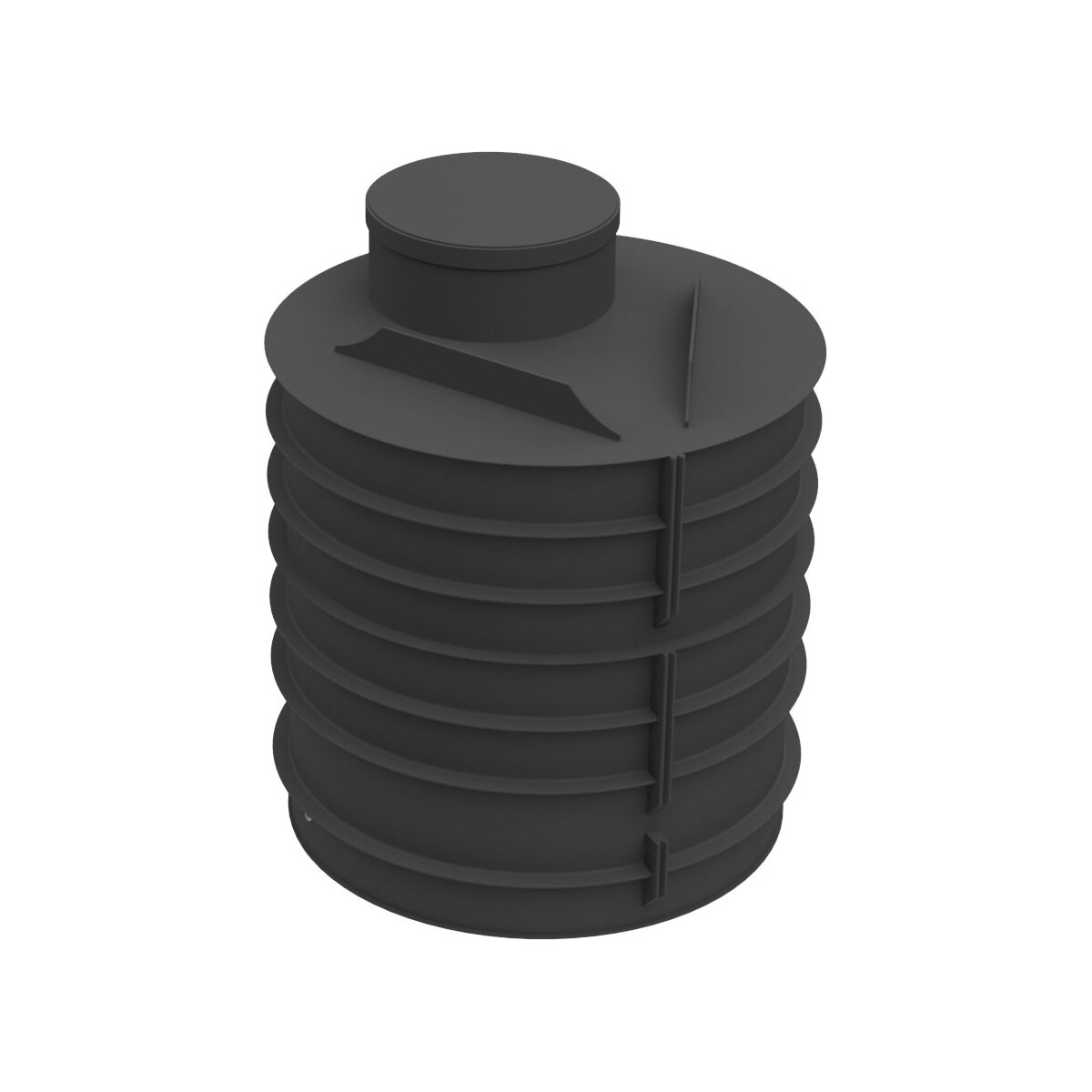

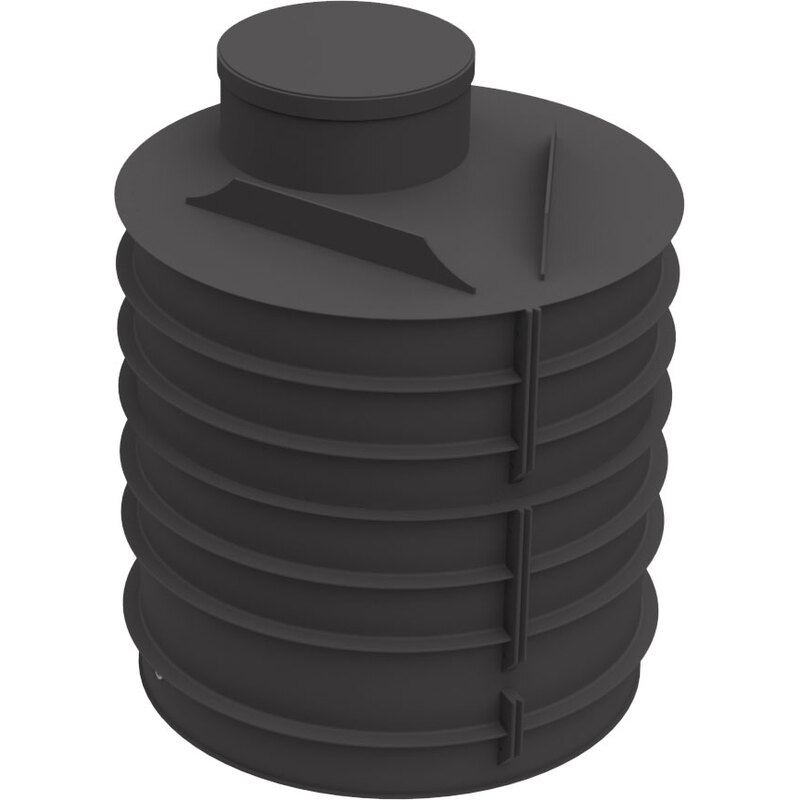

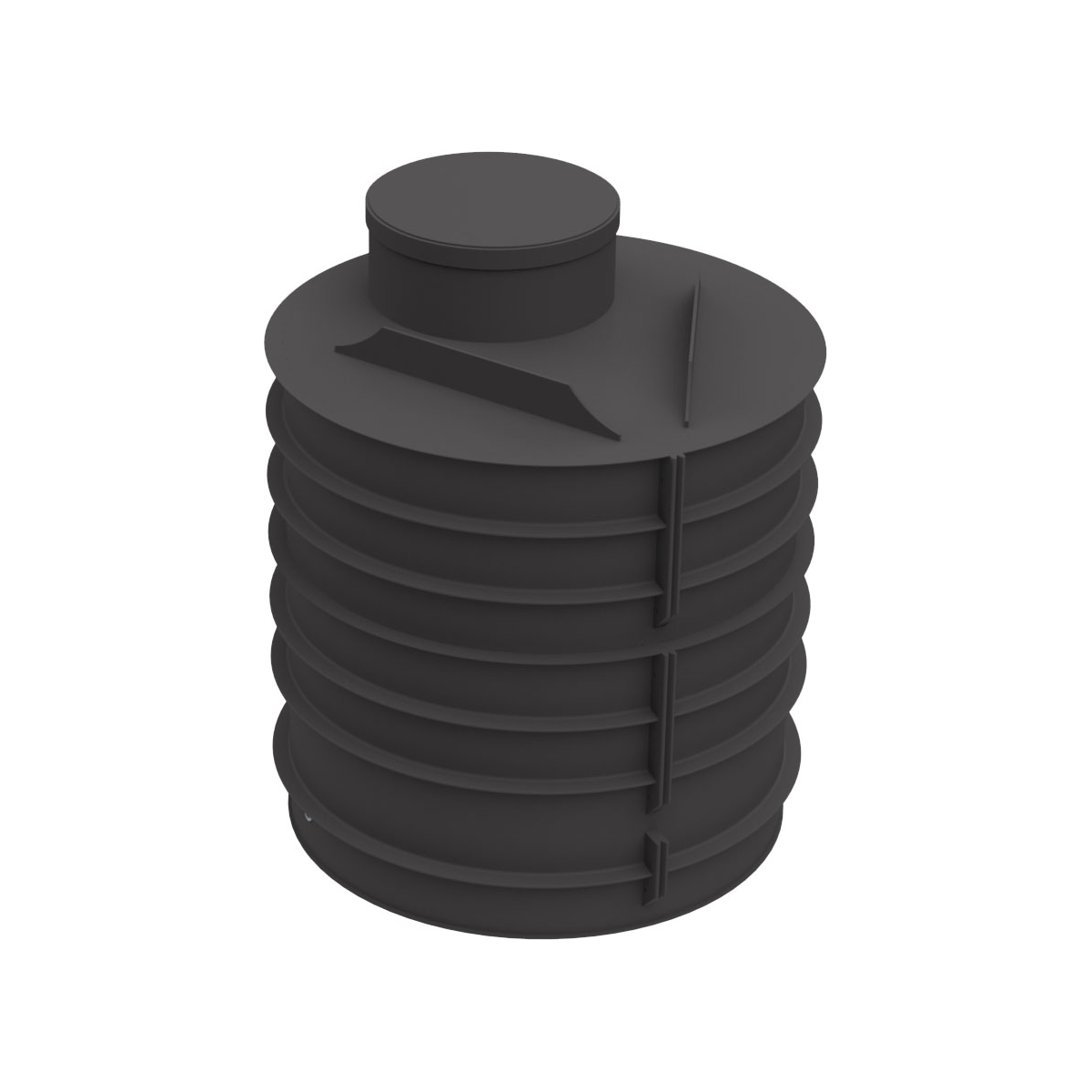

Vodoměrná šachta pro obsyp 1200 x 1250 mm, HECKL
Samonosná vodoměrná šachta HECKL pro obsyp je určená pro montáž vodoměru mimo budovu. Nevyžaduje obetonování, má výšku 1250 mm, průměr 1200 mm a standardní prostup 32 mm pro PE trubku.
EAN: 2592613001690
Hmotnost: 90 kg
Možnosti doručení
Najít prodejnu| Osobní odběr- HECKL pobočky | Zítra | Zdarma |
Máte dotaz?
Napište nám, brzy se ozveme
Vodoměrná šachta pro obsyp 1200 x 1250 mm, HECKL
Vodoměrná šachta pro obsyp 1200 x 1250 mm, HECKL
HECKL · vodoměrná šachta · pro obsyp
Samonosná vodoměrná šachta bez nutnosti obetonování
Vodoměrná šachta HECKL pro obsyp je určena pro montáž vodoměru na potrubí vodovodní přípojky pod povrchem země, zejména tam, kde je vodoměrná sestava umístěna mimo budovu. Šachta chrání vodoměr před znečištěním a zaplavením a zároveň umožňuje pohodlný přístup k vodoměru i přípojovacím armaturám.
Hlavní výhoda
Samonosné provedení pro obsyp
Šachta je samonosná a nevyžaduje obetonování. Po usazení na připravené vodorovné dno se postupně obsypává nesoudržnou zeminou.
Bez obetonování
Samonosná konstrukce umožňuje použití bez nutnosti obetonování šachty.
Pro vodoměrnou sestavu
Slouží pro umístění vodoměru a přípojovacích armatur mimo budovu.
Volitelné prostupy
Standardně je osazena prostupem 32 mm, na přání lze zvolit i jiné průměry PE trubky.
Vodoměrná šachta pro venkovní uložení vodoměru
Vodoměrná šachta je vhodná pro případy, kdy nelze vodoměrnou sestavu umístit přímo v budově nebo je požadováno její samostatné uložení v terénu. Umožňuje přístup k vodoměru při odečtu, kontrole i servisních pracích.
Šachta pro obsyp je samonosná a nevyžaduje obetonování. Usazuje se na vybetonované, vytvrdlé vodorovné dno nebo na zhutněné vodorovné dno tvořené zhutněným štěrkopískem. Poté se postupně obsypává nesoudržnými zeminami, například štěrkopískem nebo pískem, a pravidelně se opatrně hutní.

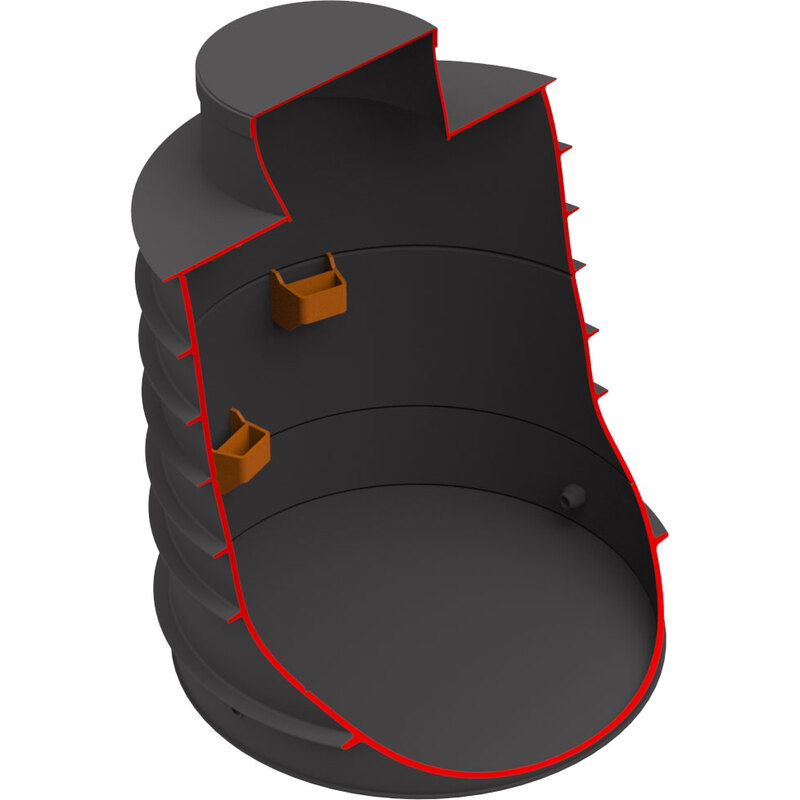

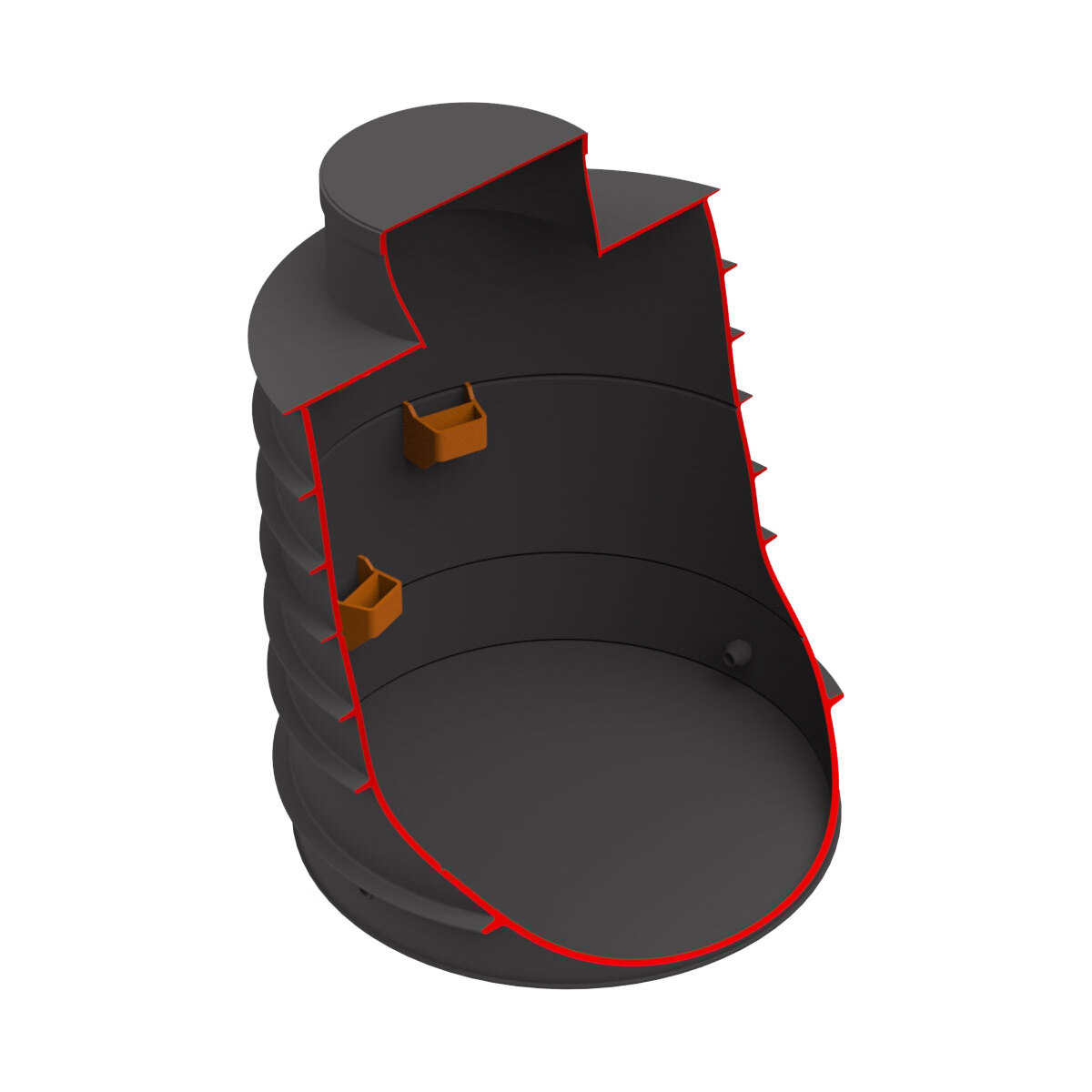

Vodoměrná šachta je vyrobena ze svařovaných PP desek a skruží. V horní části je osazena kruhovým komínkem o průměru 595 mm včetně víka. Standardní výška komínku je 250 mm, podle požadavku zákazníka lze výšku upravit za příplatek nebo dodat šachtu se čtvercovým komínkem □ 595 mm.
Technické informace
| Typ produktu | vodoměrná šachta pro obsyp |
|---|---|
| Výrobce | HECKL |
| Materiál | svařované PP desky a skruže |
| Provedení | samonosné, bez nutnosti obetonování |
| Komínek | kruhový, průměr 595 mm, včetně víka |
| Výška komínku | standardně 250 mm, možnost úpravy za příplatek |
| Prostup pro PE trubku | standardně 32 mm |
| Volitelné prostupy | 20, 25, 32, 40 nebo 63 mm |
| Vybavení | stupadla, vodotěsné prostupy, víko |
| Určení | montáž vodoměru mimo budovu |
Rozměrový nákres
Rozměry šachty
| Výška | 1250 mm |
|---|---|
| Průměr ⌀ | 1200 mm |
Výhody vodoměrné šachty HECKL
- samonosné provedení bez nutnosti obetonování,
- vhodná pro uložení do obsypu z nesoudržných zemin,
- lze použít v pochozích plochách,
- chrání vodoměr před znečištěním a zaplavením,
- umožňuje snadný přístup k vodoměru a armaturám,
- standardní prostup 32 mm pro PE trubku,
- možnost volby prostupů 20, 25, 32, 40 nebo 63 mm.
Použití
Šachta je určena pro vodovodní přípojky, u nichž je vodoměrná sestava umístěna pod povrchem země mimo objekt. Používá se tam, kde je požadováno samonosné provedení pro obsyp bez obetonování. Při instalaci je důležité připravit pevné vodorovné dno a obsyp postupně opatrně hutnit.
Vodoměrná šachta HECKL pro obsyp
Samonosná vodoměrná šachta HECKL 1200 × 1250 mm je vhodná pro venkovní uložení vodoměru na vodovodní přípojce bez nutnosti obetonování.
Vhodné pro:
vodovodní přípojky, pochozí plochy a venkovní vodoměrné sestavy bez obetonování.
