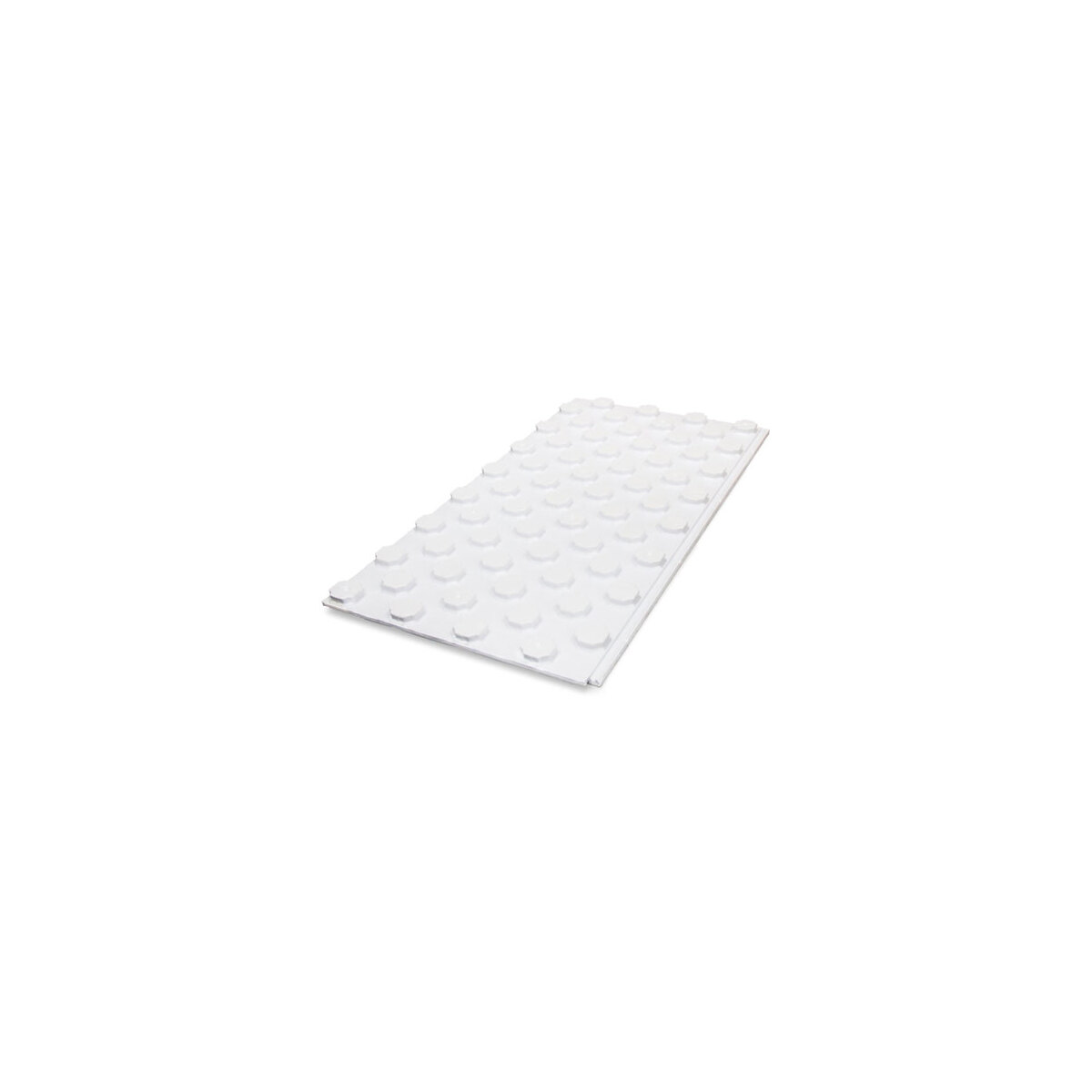

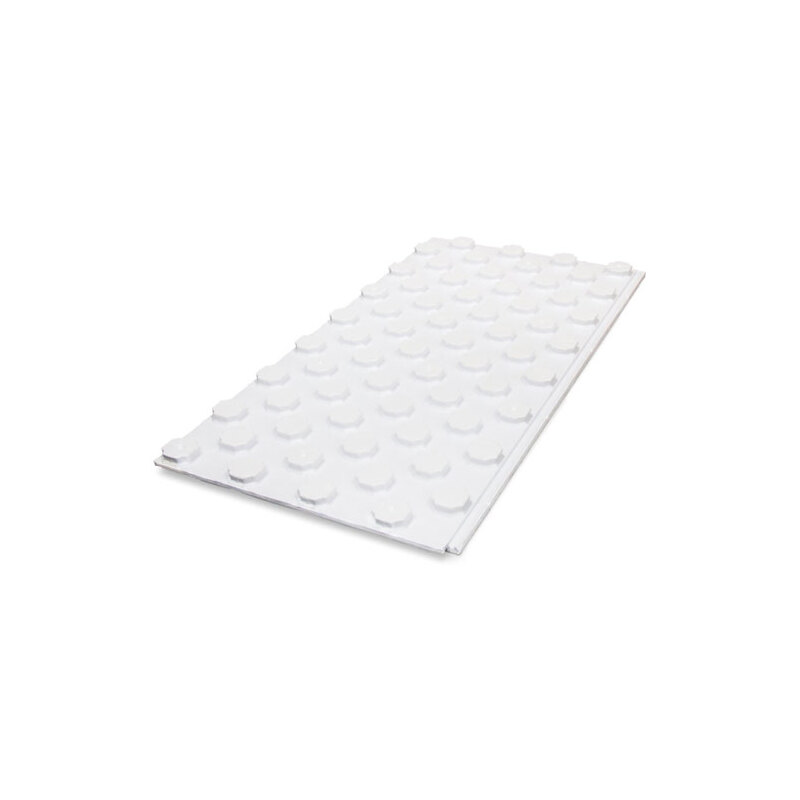

Systémová deska NR75 1200 x 600 x 30 mm, Lansanit

špunty 20 mm, EPS 200

Systémová deska s výstupky 20 mm z pěnového polystyrenu EPS 200 pro teplovodní podlahové vytápění. Rozměr 1200 × 600 mm, tloušťka izolace 30 mm, λD 0,033 W/(m·K). Drží trubky 14–18 mm bez sponek v rozteči od 75 mm, spojuje se zámkem s přesahem. Balení 10 ks (7,2 m²).

Vaše cena s DPH 218,04 Kč / ks
2 180,42 Kč / 10 ks

Vaše cena bez DPH

180,20 Kč / ks

K vyzvednutí 606 ks

Izolace a vedení topných trubek v jednom kroku

Systémová deska s výstupky z pěnového polystyrenu EPS 200 je základ rychlé a přesné pokládky teplovodního podlahového vytápění. Izoluje podlahu, drží topné trubky bez sponek a díky rastru výstupků 75 mm zajistí rovnoměrnou rozteč bez měření. Vysoká pevnost v tlaku ji předurčuje pro rodinné domy, byty i veřejné budovy.

hlavní výhoda

Trubky bez sponek a v přesné rozteči

Topnou trubku stačí zašlápnout mezi výstupky. Drží pevně, nekřiví se a smyčky pokrývají vytápěnou plochu rovnoměrně.

Výhody pro rychlou a přesnou pokládku

Deska spojuje tepelnou izolaci, fixaci trubek a šablonu rozteče do jediného prvku. Ušetříte čas i montážní materiál.

Fixace trubek bez dalších prvků

Výstupky těsně obepnou trubku o průměru 14–18 mm. Nepotřebujete sponky, příchytky ani sponkovačku.

Rovnoměrná rozteč bez měření

Rastr výstupků 75 mm určuje vzdálenost trubek za vás. Smyčky jsou rovné a podlaha hřeje rovnoměrně po celé ploše.

Spoj bez tepelných mostů

Desky se spojují zámkem s přesahem. Izolační vrstva je souvislá a potěr nemá kudy proniknout mezi desky.

Vysoká odolnost proti zatížení

Polystyren EPS 200 snese napětí v tlaku nejméně 200 kPa, a proto zvládne i náročnější provoz veřejných budov.

Kde se uplatní: domy, byty i veřejné budovy

Deska je určená pro mokrý způsob pokládky teplovodního podlahového vytápění, kdy se trubky po montáži zalijí roznášecí vrstvou potěru.

Novostavby i rekonstrukce rodinných domů a bytů.
Veřejné a komerční budovy s vyššími nároky na odolnost podlahy vůči tlaku.
Rozvody z vícevrstvých nebo plastových trubek o průměru 14–18 mm.
Pokládka do tvaru meandru i spirály (šneku) s roztečí od 75 mm.
Na podlahách na terénu nebo nad nevytápěným prostorem doplňte pod desku další tepelnou izolaci podle projektu.

Postup pokládky a napojení desek

Pokládka je rychlá a nevyžaduje speciální nářadí. Dodržte jen několik zásad, na kterých závisí těsnost a výkon celé podlahy.

Připravte podklad: povrch musí být rovný, suchý a čistý, bez ostrých nerovností.
Oddilatujte obvod: podél stěn a prostupů osaďte obvodový dilatační pás.
Pokládejte desky v řadách: spoje vždy zacvakněte do zámku s přesahem, aby plocha byla souvislá.
Ošetřete dořezy: zbytky desek bez zámku propojte vhodnými spojovacími prvky a doplňky, aby pod ně nezatekl potěr.
Uložte trubky: trubku zašlápněte mezi výstupky v rozteči podle projektu a oba konce okruhu připojte k rozdělovači.
Zalijte potěrem: po tlakové zkoušce systém zalijte anhydritovým nebo cementovým potěrem.

Technické parametry

Rozměr (d × š)	1200 × 600 mm
Plocha desky	0,72 m²
Tloušťka izolace	30 mm
Výška výstupků	20 mm
Celková výška	50 mm
Materiál	pěnový polystyren EPS 200 dle EN 13163
Součinitel tepelné vodivosti λD	0,033 W/(m·K)
Napětí v tlaku při 10% deformaci	≥ 200 kPa
Pevnost v ohybu	≥ 250 kPa
Průměr trubek	14–18 mm
Rozteč trubek	od 75 mm
Spojování	zámek s přesahem
Třída reakce na oheň	F
Balení	10 ks (7,2 m²)

Materiál, který izoluje vzduchem

Pěnový polystyren EPS je tvořen z přibližně 98 % vzduchem uzavřeným v drobných buňkách. Právě vzduch je nejlepším izolantem, a proto deska s nízkou hmotností dosahuje součinitele tepelné vodivosti 0,033 W/(m·K). Izolační vrstva tloušťky 30 mm tak má tepelný odpor přibližně 0,9 m²·K/W a teplo z trubek směřuje nahoru do místnosti, ne do stropní konstrukce. Varianta EPS 200 navíc vyniká vysokou pevností v tlaku i v ohybu a nízkou deformací, takže se deska nebortí pod pochůzkou při montáži ani pod zátěží hotové podlahy.

Časté otázky

Jaké trubky lze do desky položit?

Deska je určená pro topné trubky o průměru 14–18 mm. Výstupky trubku obepnou a udrží ji v poloze až do zalití potěrem.

Potřebuji k uchycení trubek sponky?

Ne. Trubka se zašlápne mezi výstupky, které ji pevně drží. Odpadá sponkovačka i další upevňovací materiál.

Jakou rozteč trubek lze zvolit?

Rozteč vychází z rastru výstupků 75 mm, nejmenší možná je tedy 75 mm a další volíte v jeho násobcích. Konkrétní rozteč určuje projekt podle tepelných ztrát místnosti.

Kolik desek potřebuji na místnost?

Jedna deska pokryje 0,72 m², balení 10 ks pak 7,2 m². K ploše místnosti připočtěte rezervu na prořezy, obvykle 5–10 %.

Stačí deska jako jediná tepelná izolace podlahy?

V mezipatrech nad vytápěným prostorem zpravidla ano. Na podlaze na terénu nebo nad nevytápěným sklepem bývá potřeba silnější izolace, kterou doplníte pod desku podle projektu a požadavků na tepelnou ochranu budovy.
