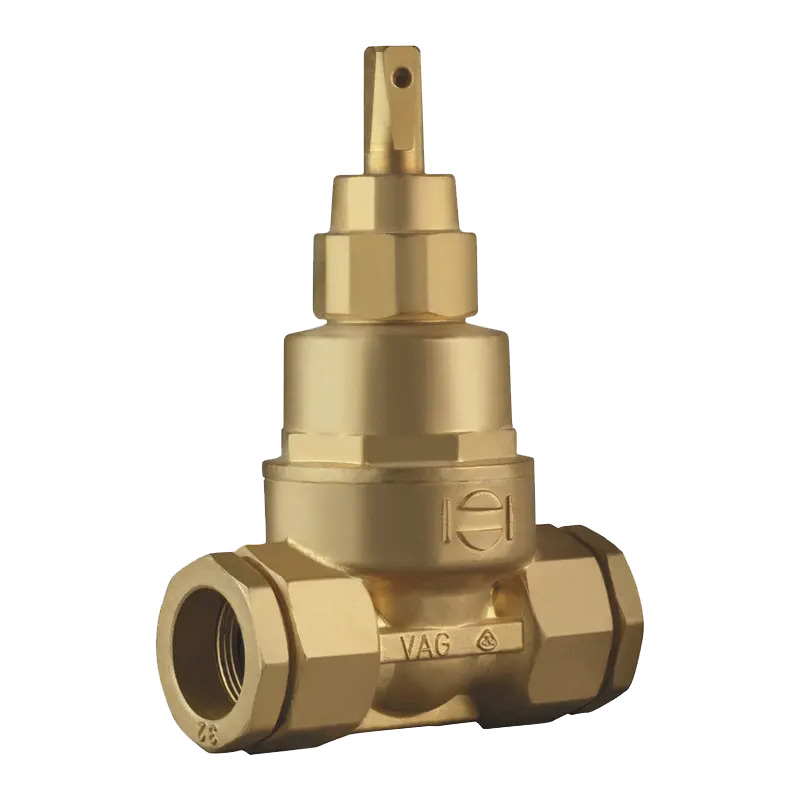

Šoupátko domovní přípojky BETA-K DN 25 s připojením 32 mm, VAG 3-84-00087-819
pro potrubí PE, PP a PEX
Plnoprůtočné měkkotěsnicí šoupátko VAG BETA-K DN 25 s koncovkami 32 mm a jištěním proti vysunutí potrubí. Pro domovní vodovodní přípojky z PE, PP a PEX, pitnou i užitkovou vodu do 50 °C. PN 10/16.
EAN: 2592613012634
Hmotnost: 2,2 kg
Katalogové číslo: 3-84-00087-819
Možnosti doručení
Najít prodejnu| Osobní odběr- HECKL pobočky | Zdarma |
| TOPTRANS - Doručení na adresu | Od 252 Kč |
| PPL - Doručení na adresu | Od 149 Kč |
| PPL - Doručení do výdejního místa | Od 89 Kč |
Máte dotaz?
Napište nám, brzy se ozveme

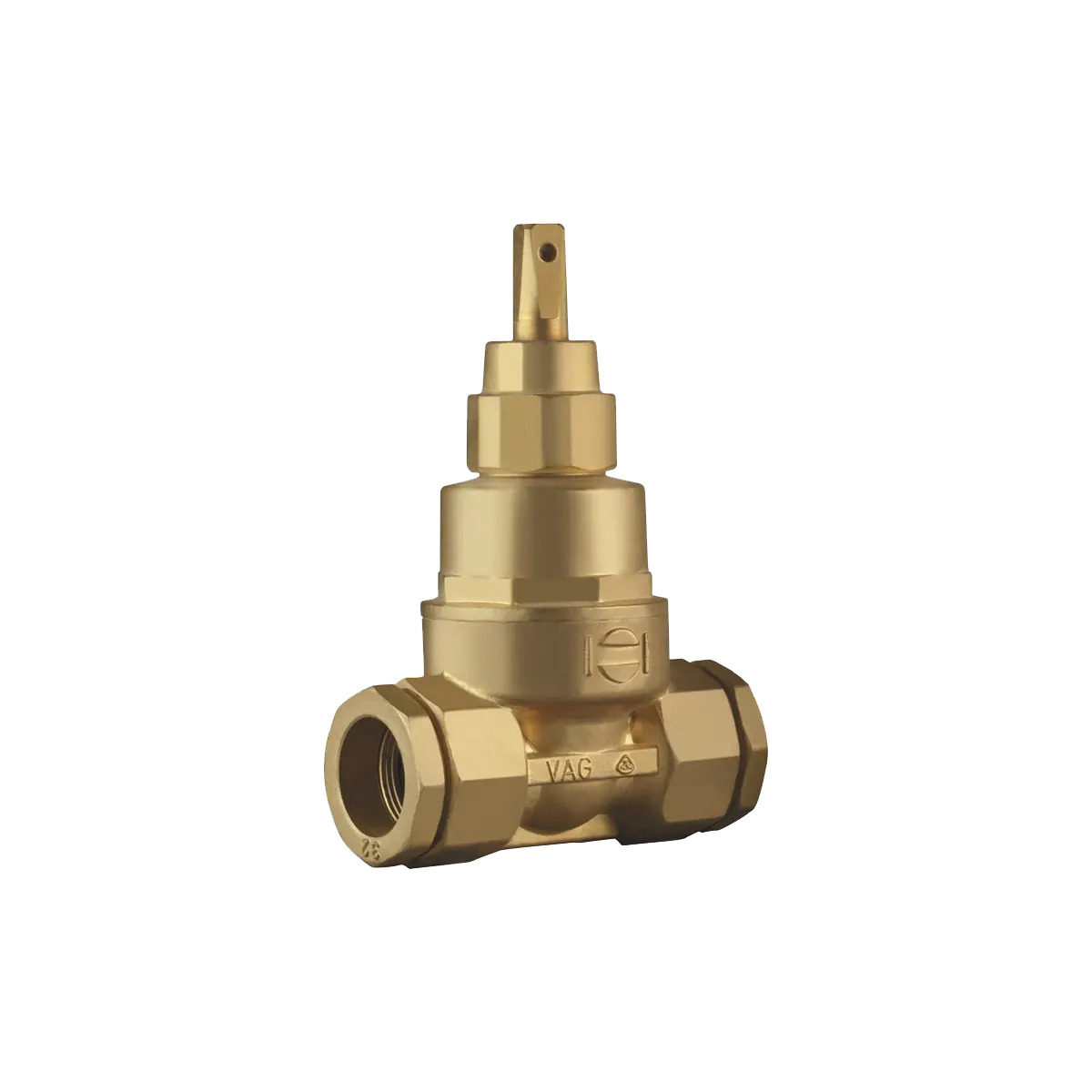

Šoupátko domovní přípojky BETA-K DN 25 s připojením 32 mm, VAG 3-84-00087-819

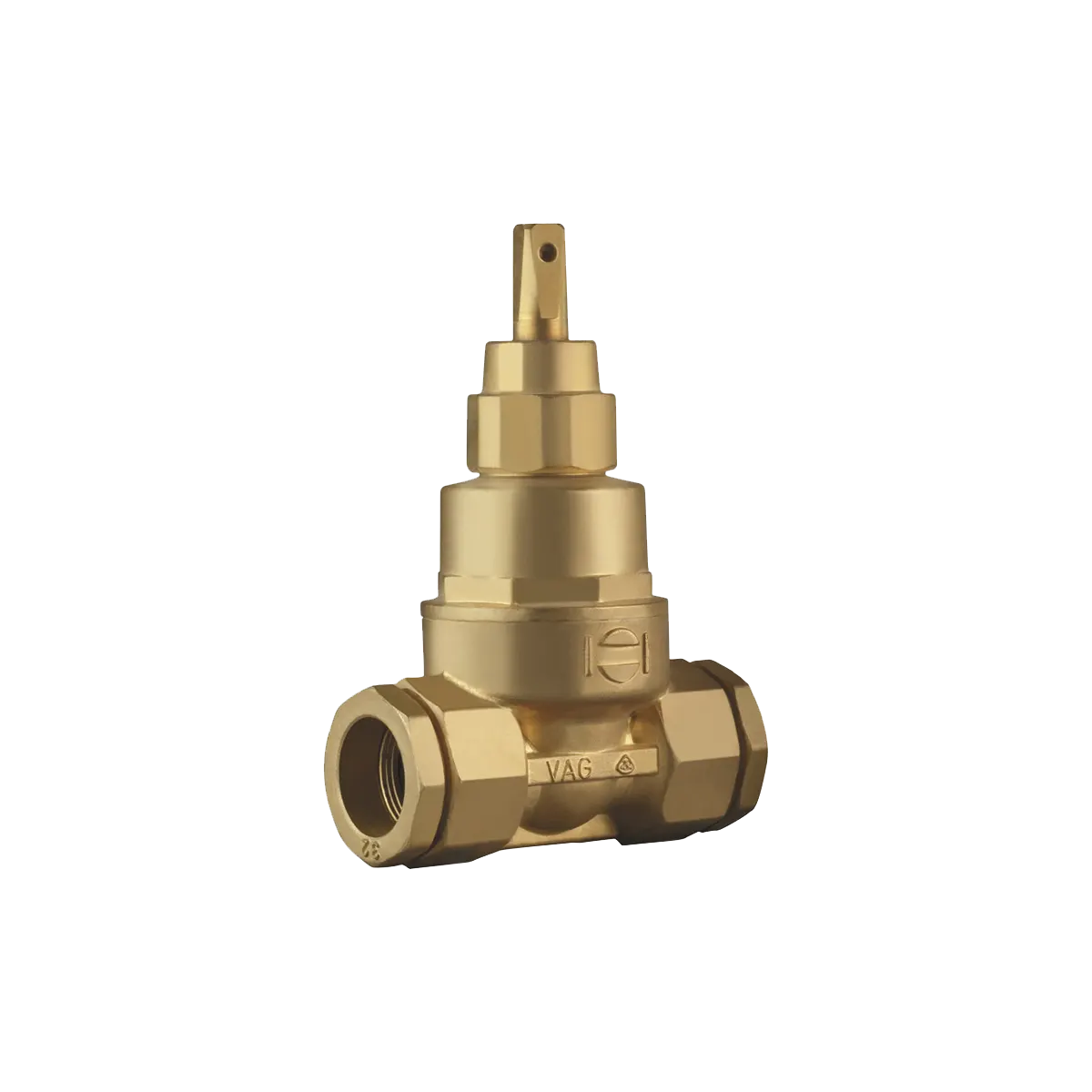

Šoupátko domovní přípojky BETA-K DN 25 s připojením 32 mm, VAG 3-84-00087-819
VAG BETA®-K · DN 25 · připojení 32 mm
Měkkotěsnicí šoupátko pro domovní vodovodní přípojky
VAG BETA®-K 3-84-00087-819 je plnoprůtočné měkkotěsnicí šoupátko DN 25 s koncovkami 32 mm pro přímé připojení potrubí z PE, PP a PEX. Používá se jako obousměrná uzavírací armatura vodovodních přípojek a může plnit funkci domovního uzávěru vody.
Hlavní výhoda
Přímé připojení plastového potrubí
Koncovky umožňují rychlé připojení potrubí PE, PP nebo PEX a současně jej jistí proti vysunutí z armatury.
PE, PP a PEX
Pro plastové potrubí 32 mm.
Jištění proti vysunutí
Potrubí je v koncovkách mechanicky zajištěno.
Pitná a užitková voda
Pro pracovní teplotu do 50 °C.
Plnoprůtočný uzávěr vodovodní přípojky
Šoupátko VAG BETA®-K DN 25 je určeno k obousměrnému uzavírání průtoku pitné nebo užitkové vody. Plnoprůtočné provedení a měkké těsnění podle EN 1074 umožňují jeho použití jako hlavního uzávěru domovní vodovodní přípojky.
Nestoupající vřeteno se závitem uvnitř šoupátkové komory je utěsněno bezúdržbovým korozivzdorným systémem. Klín je celopogumovaný antibakteriální pryží EPDM a další těsnicí prvky jsou rovněž vyrobeny z EPDM.
Armatura je vhodná k zakopání do země. Lze ji ovládat ventilovým klíčem, ručním kolem nebo zemní soupravou. Uzávěr se zavírá otáčením ovládacího konce doprava.
Technické údaje
| Výrobce | VAG |
|---|---|
| Produktová řada | BETA®-K |
| Objednací číslo | 3-84-00087-819 |
| Typ | měkkotěsnicí plnoprůtočné šoupátko |
| Jmenovitá světlost | DN 25 |
| Připojení potrubí | 32 mm |
| Materiál potrubí | PE, PP a PEX |
| Jmenovitý tlak | PN 10/16 |
| Maximální pracovní přetlak | 1,6 MPa |
| Médium | pitná a užitková voda |
| Maximální pracovní teplota | 50 °C |
| Stavební délka L | 123 mm |
| Konstrukční výška H | 154 mm |
| Rozměr A | 48 mm |
| Otáčky na zdvih | 7,5 |
| Hmotnost | 2,3 kg |
Materiálové provedení
- těleso, víko, klín a koncovky z kované mosazi,
- vřeteno z korozivzdorné oceli 1.4021,
- klín celopogumovaný antibakteriální pryží EPDM,
- těsnicí prvky z pryže EPDM,
- hlavní díly z korozivzdorných materiálů.
Montáž a zkoušení
Montáž je možná ve všech polohách. U podzemních instalací se zemní soupravou je doporučena poloha s vřetenem směřujícím kolmo vzhůru.
Šoupátko je zkoušeno vodou podle EN 12266-1 se stupněm netěsnosti A.
Základní parametry
VAG BETA®-K
Varianta 3-84-00087-819 pro domovní vodovodní přípojky.
Světlost
DN 25
Připojení
32 mm
Tlak
PN 10/16
Teplota vody
max. 50 °C
- Materiál Mosaz
- Připojení Koncovky pro potrubí d 32
