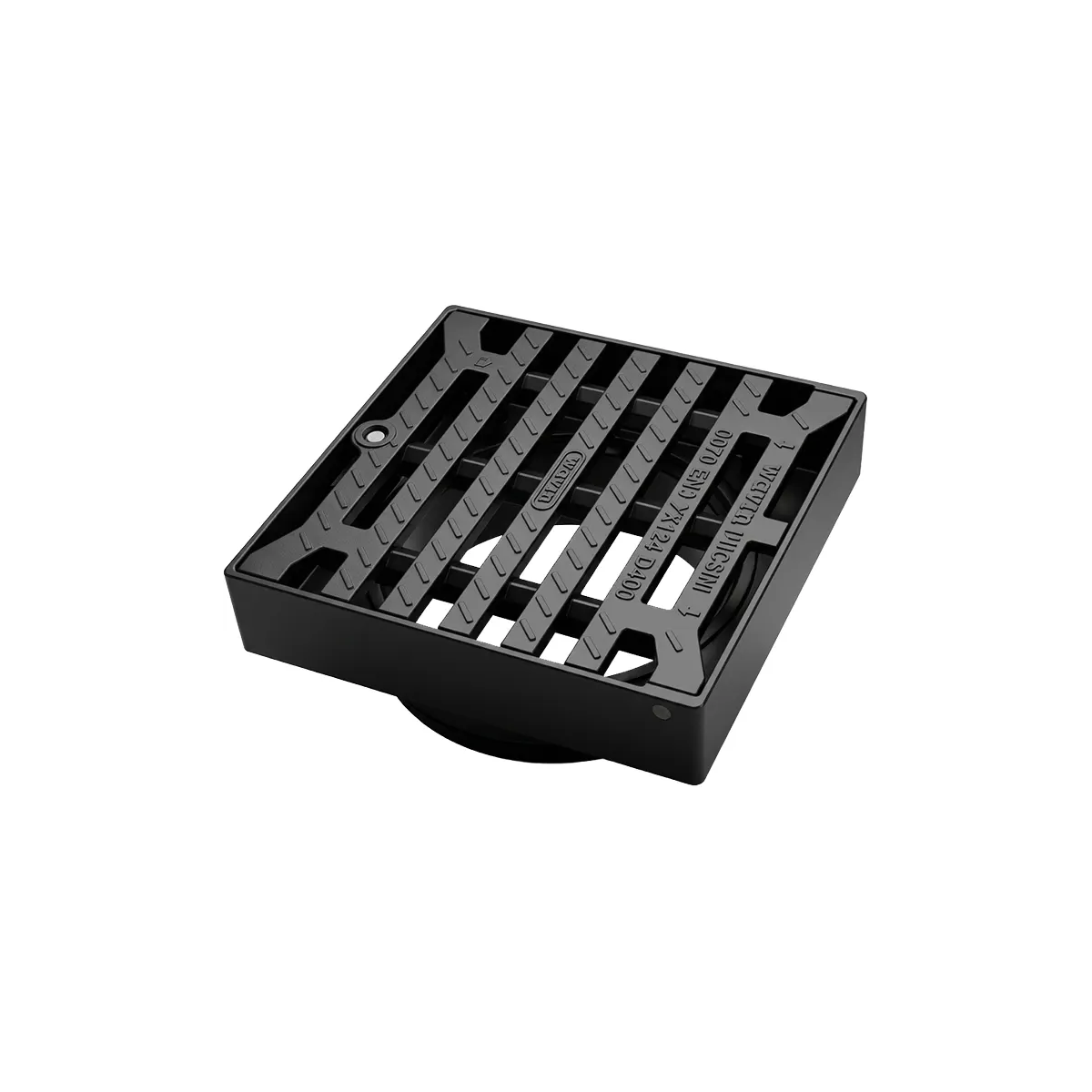

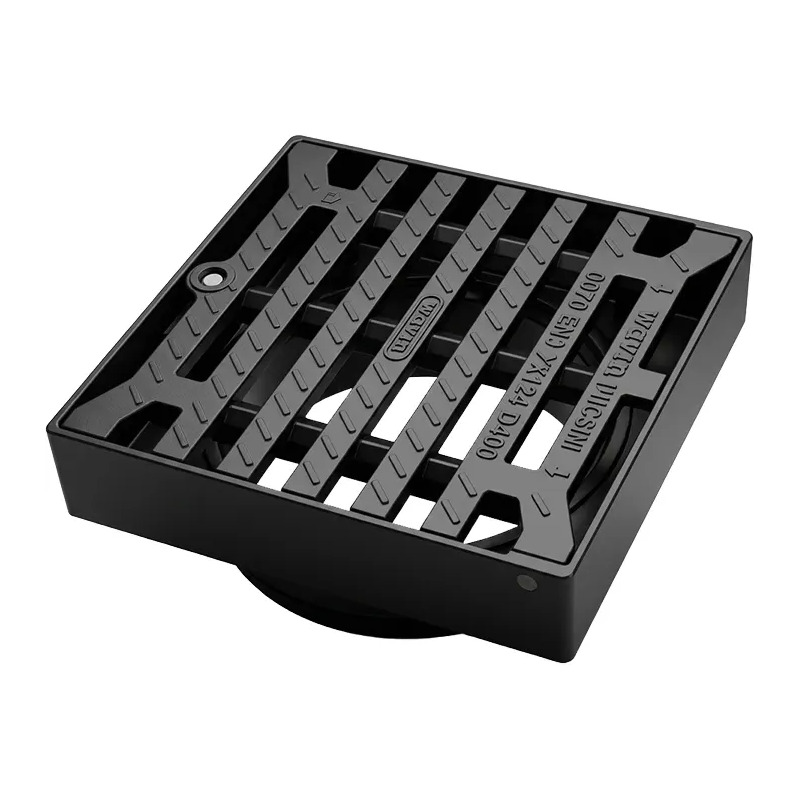

Šachtová vtoková mříž D400, litinová, 315 mm, pro teleskop, Wavin IF203000W
Litinová šachtová vtoková mříž Wavin IF203000W pro teleskop DN 315. Obdélníkové provedení 420 × 340 mm, zatěžovací třída D400 a možnost použití kalového koše K1 nebo K2.
EAN: 5907444812556
Hmotnost: 27,18 kg
Katalogové číslo: IF203000W
Možnosti doručení
Najít prodejnu| Osobní odběr- HECKL pobočky | Zdarma |
| TOPTRANS - Doručení na adresu | Zdarma |
Máte dotaz?
Napište nám, brzy se ozveme
Šachtová vtoková mříž D400, litinová, 315 mm, pro teleskop, Wavin IF203000W
Šachtová vtoková mříž D400, litinová, 315 mm, pro teleskop, Wavin IF203000W
Wavin · vtoková mříž · D400
Šachtová vtoková mříž D400 pro teleskop DN 315
Litinová šachtová vtoková mříž Wavin IF203000W je určena pro osazení do teleskopické roury DN 315. Obdélníkové provedení se zatěžovací třídou D400 umožňuje odvádět povrchovou dešťovou vodu v dopravně zatížených plochách.
Hlavní výhoda
Zatěžovací třída D400
Litinová mříž třídy D400 je určena pro plochy vystavené dopravnímu zatížení, například vozovky, zpevněné okraje komunikací a parkovací plochy.
Pro teleskop DN 315
Mříž je určena k osazení do odpovídající teleskopické roury DN 315 v šachtových a odvodňovacích sestavách Wavin.
Rozměry 420 × 340 mm
Obdélníková horní část má délku 420 mm, šířku 340 mm a celkovou výšku 222 mm.
Pro kalový koš K1 nebo K2
Konstrukce umožňuje doplnění kalového koše typu K1 nebo K2 pro zachytávání hrubých nečistot přitékajících s dešťovou vodou.
Litinová mříž pro šachtové a odvodňovací systémy
Šachtová vtoková mříž Wavin IF203000W slouží k zakrytí teleskopické roury DN 315 a současně umožňuje přítok povrchové vody do šachtového nebo odvodňovacího systému. Je vhodná pro sestavy Wavin Basic 315 a Basic 400 i pro uliční vpusti DN 315.
Zatěžovací třída D400 odpovídá zkušebnímu zatížení 400 kN. Mříž je proto určena pro dopravně zatížená místa, kde je nutné použít pojezdové provedení.
Protiskluzový povrch a štěrbinový vzor podporují bezpečné použití a odvod dešťové vody. Pro omezení zanášení šachty lze sestavu doplnit kompatibilním kalovým košem typu K1 nebo K2.
Technické informace
| Typ produktu | šachtová vtoková mříž |
|---|---|
| Výrobce | Wavin |
| Kód produktu | IF203000W |
| EAN | 5907444812556 |
| SAP číslo | 3022240 |
| Materiál | litina |
| Zatěžovací třída | D400 |
| Určení | pro teleskop DN 315 |
| Tvar | obdélníkový |

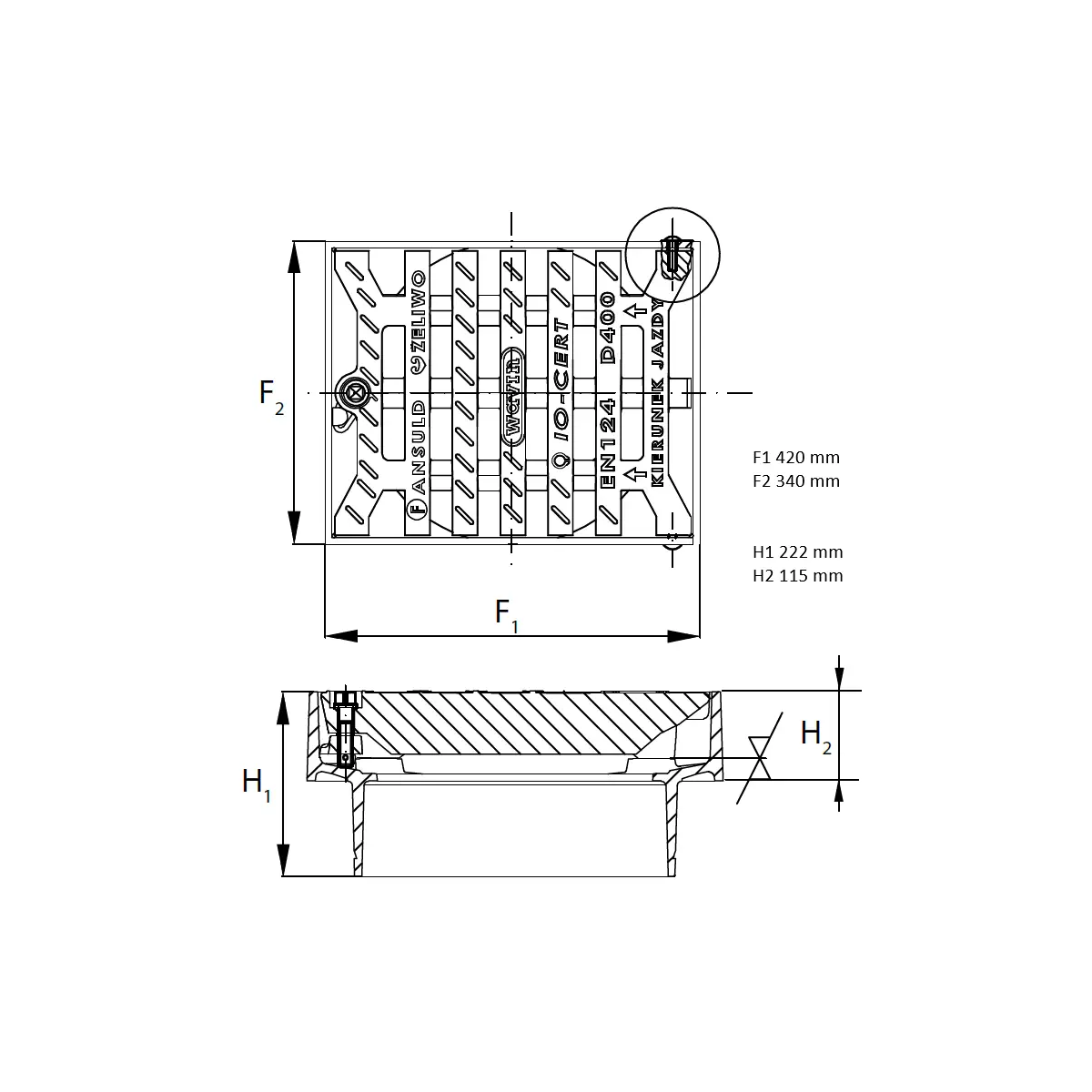

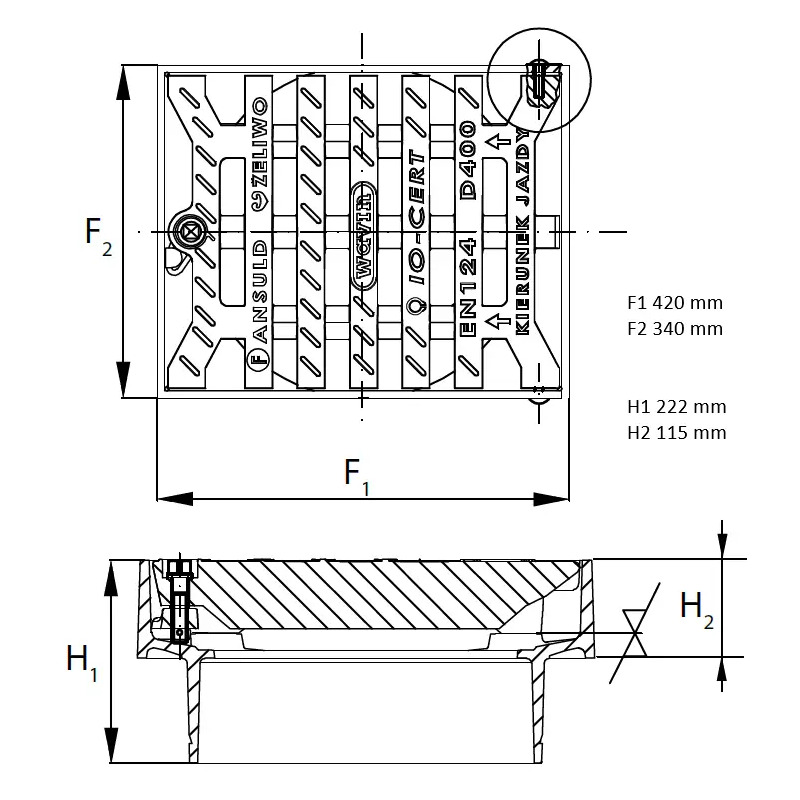

| Délka F1 | 420 mm |
| Šířka F2 | 340 mm |
| Výška H1 | 222 mm |
| Výška H2 | 115 mm |
| Protiskluzové provedení | ano |
| Vzor mříže | štěrbinový |
| Kalový koš | možnost použít typ K1 nebo K2 |
| Klasifikace ETIM | EC003030 |
Výhody vtokové mříže Wavin
- litinové pojezdové provedení,
- zatěžovací třída D400,
- pro teleskopickou rouru DN 315,
- obdélníkový rozměr 420 × 340 mm,
- protiskluzový povrch,
- štěrbinový vzor pro přítok vody,
- možnost použití kalového koše K1 nebo K2.
Použití
Mříž je vhodná pro odvodnění vozovek, zpevněných okrajů komunikací, parkovacích ploch a dalších míst zatížených provozem vozidel. Při návrhu sestavy je nutné ověřit kompatibilitu teleskopické roury, šachty a případného kalového koše.
Šachtová vtoková mříž Wavin D400
Wavin IF203000W je litinová obdélníková mříž třídy D400 pro teleskop DN 315. Slouží k odvodu povrchové vody v dopravně zatížených šachtových a odvodňovacích sestavách.
Vhodné pro:
teleskopy DN 315, šachty Wavin Basic 315 a Basic 400, uliční vpusti a dopravně zatížené odvodňované plochy.
- Třída zatížení D400
- Tvar čtverec
- Materiál litina
- Typ šachtový
