Rozdělovač 11-cestný, Lansanit

Jedenáct okruhů na jedné sestavě obslouží i velmi rozsáhlé podlaží a ušetří instalaci druhého rozdělovače.

Rozdělovač s jedenácti větvemi je určený pro teplovodní podlahové vytápění velkých objektů a rozsáhlých podlaží.

• Rozlehlé rodinné domy a vily s mnoha místnostmi na jednom podlaží.
• Administrativní budovy a kanceláře s individuální regulací místností.
• Hotely, penziony a apartmánové domy s více pokoji na patře.
• Prodejny, showroomy a provozovny s velkými prostory rozdělenými do více smyček.
• Rozvody z PEX, ALPEX nebo měděného potrubí v novostavbách i rekonstrukcích.

U takto velkých soustav doporučujeme rozdělovač doplnit čerpadlovou sestavou pro lepší hydraulické vyvážení topných okruhů.

Svěrné šroubení pro připojení topných trubek není součástí balení. Vyberte ho podle materiálu a dimenze potrubí, pro výstupy 3/4" se běžně používá pro trubky PEX, ALPEX i Cu v dimenzích DN 15 až DN 20.

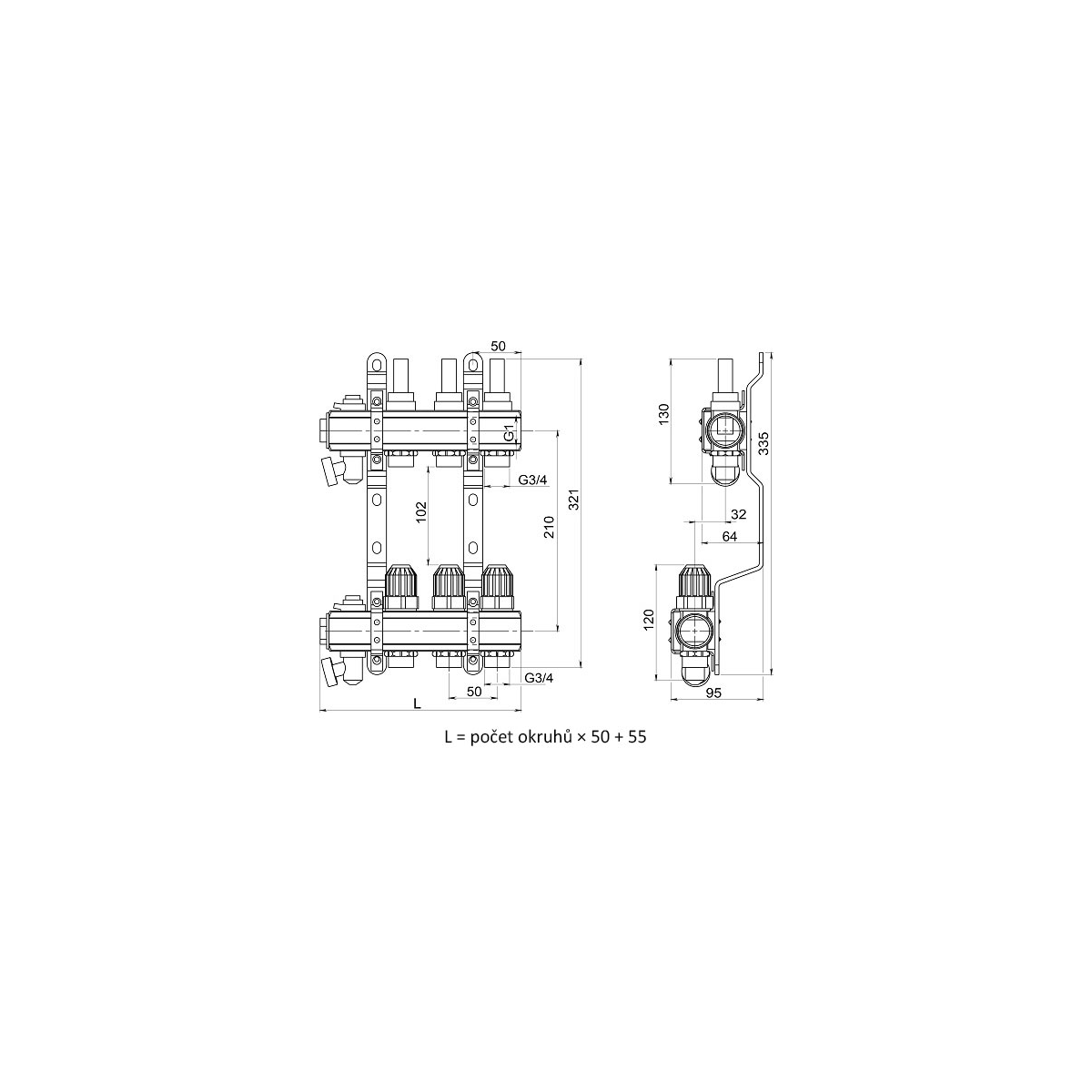

Rozdělovač se montuje na stěnu nebo do rozdělovačové skříně. U této velikosti počítejte s celkovou délkou sestavy 605 mm, hloubkou 95 mm a dostatkem místa pro připojovací armatury a hlavice. Před uvedením do provozu soustavu odvzdušněte, proveďte tlakovou zkoušku a nastavte průtoky podle projektu nebo délky jednotlivých smyček.

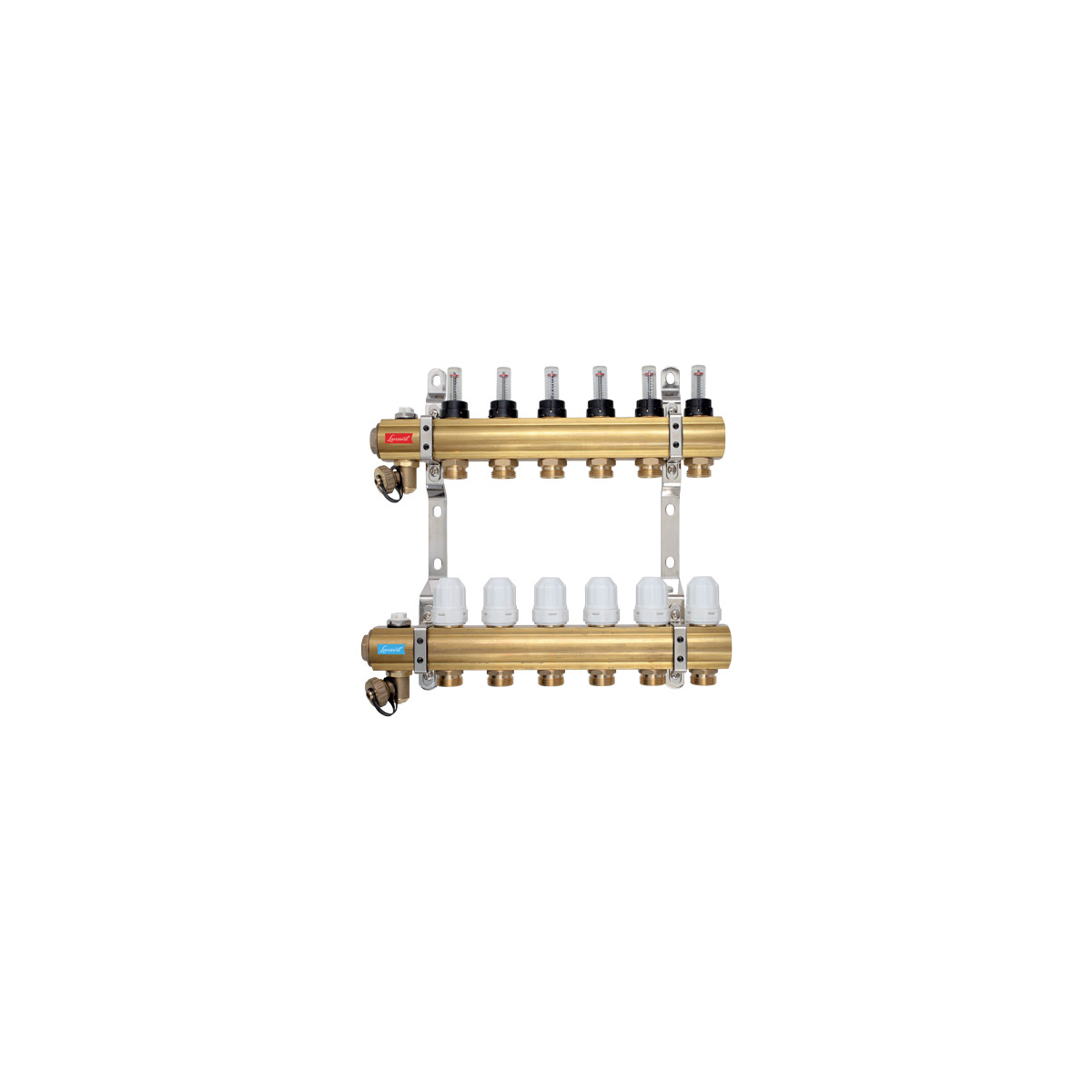

Rozdělovač tvoří dvě mosazné lišty: horní přívodní, která rozvádí teplou vodu do okruhů, a spodní zpětná, která vodu ze smyček sbírá zpět.

• Tělo rozdělovače i sběrače z mosazi CW617N.
• Přívodní lišta s regulačním šroubením a průtokoměry pro nastavení průtoku v každém okruhu.
• Zpětná lišta s uzavíracími ventily pro montáž elektrotermických hlavic s připojením M30 × 1,5.
• 11 výstupů pro svěrné šroubení 3/4" s roztečí 50 mm.
• Hlavní připojení 1" s vnitřním závitem podle ISO 228.
• Odvzdušňovací ventily 1/2" a vypouštěcí kohouty 1/2" na obou lištách.
• Mosazné zátky 1".
• Ocelové držáky s otvory pro uchycení ke stěně nebo do rozdělovačové skříně.
