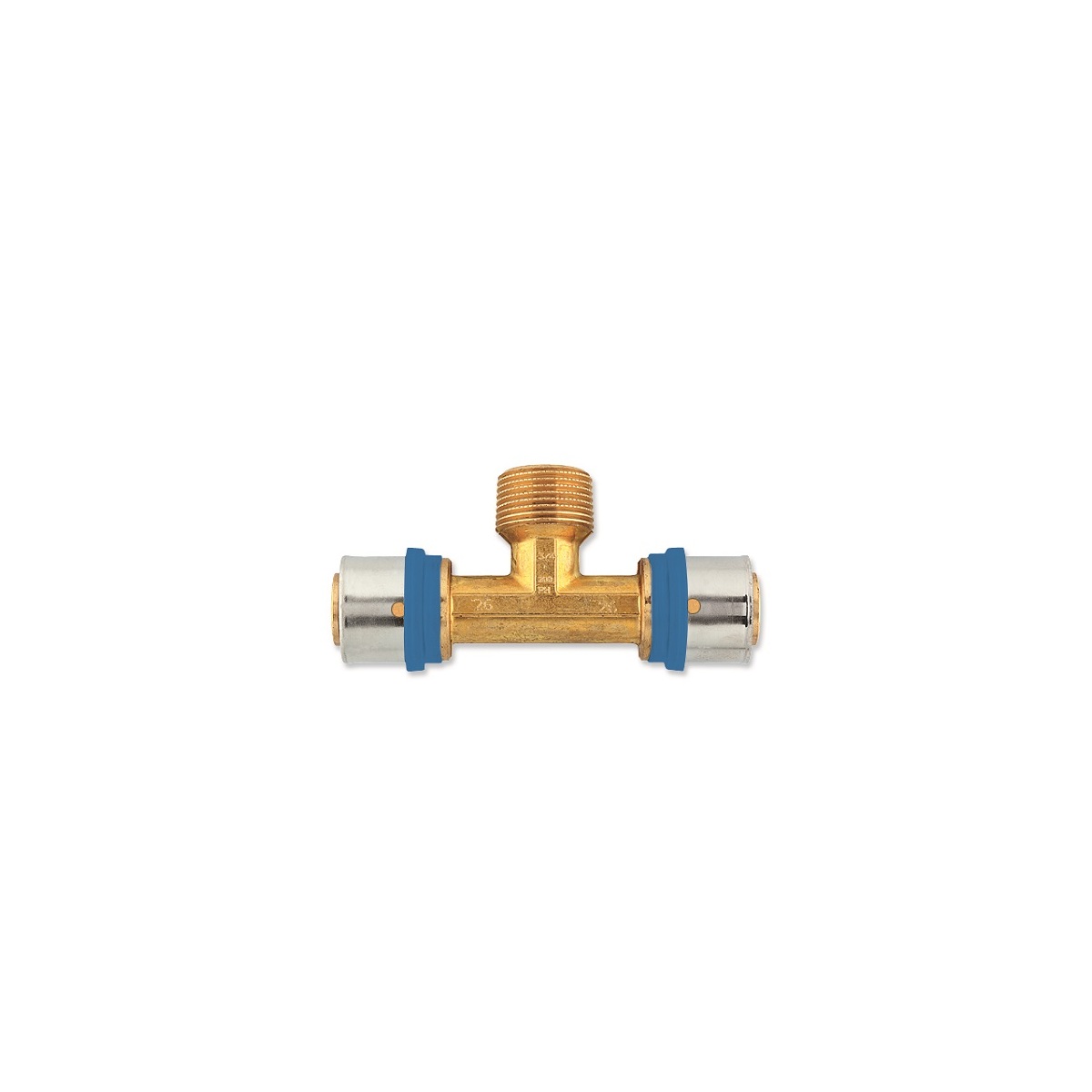

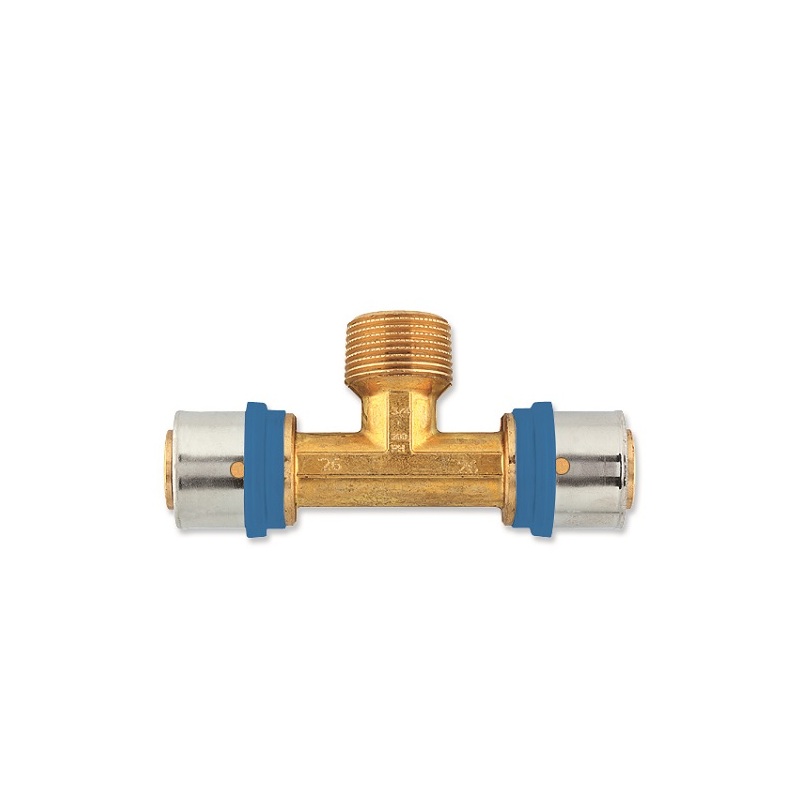

Lisovací T-kus Radopress d 16 x 1/2" x 16, vnější závit, Pipelife 1533000102
T-kus RadoPress d 16 × 1/2" × 16 s vnějším závitem umožňuje větvení rozvodu a současné přímé napojení armatury, ventilu nebo měřicího prvku v jediném lisovaném spoji – bez pájení, bez otevřeného ohně. Mosazná tvarovka s O-kroužkem EPDM, průhledovými okénky pro kontrolu zasunutí a max.
Možnosti doručení
Najít prodejnu| Osobní odběr- HECKL pobočky | Zdarma |
| TOPTRANS - Doručení na adresu | Od 252 Kč |
| PPL - Doručení na adresu | Od 149 Kč |
| PPL - Doručení do výdejního místa | Od 89 Kč |
Máte dotaz?
Napište nám, brzy se ozveme
Lisovací T-kus Radopress d 16 x 1/2" x 16, vnější závit, Pipelife 1533000102
Lisovací T-kus Radopress d 16 x 1/2" x 16, vnější závit, Pipelife 1533000102
Větvení rozvodu s přímým napojením armatury – lisovaným spojem bez pájení
Potřebujete rozdělit rozvod do dvou větví a zároveň napojit armaturu, ventil nebo měřicí prvek přímo na odbočce? V tom případě sáhněte po T-kusu RadoPress s vnějším závitem, který to zvládne v jednom pracovním kroku. Tvarovka se lisuje čelistmi TH nebo U bez pájení, bez otevřeného ohně, bez těsnicí chemie. Průhledová okénka na lisovacím kroužku umožňují vizuální kontrolu správného zasunutí potrubí ještě před zalisováním. Výsledkem je trvalý, nerozebíratelný spoj vhodný pro zakryté instalace pod omítkou i v podlaze. Je odolný vůči tlakovým rázům, torznímu i tahovému namáhání, pro pitnou vodu i uzavřené otopné soustavy.
Proč zvolit T-kus s vnějším závitem
Tvarovka kombinuje lisovaný spoj na dvou hrdlech s vnějším závitem na středním hrdle – větvení rozvodu a napojení armatury tak proběhne bez jakékoli další redukce nebo mezičlenu.
Větvení a závitové napojení v jednom prvku
Nahrazuje kombinaci symetrického T-kusu a samostatného závitového přechodu. Jedno zalisování na dvou hrdlech a závitové napojení na třetím – rychlejší montáž, méně spojů v trase, nižší riziko netěsnosti.
Vizuální kontrola před zalisováním
Průhledová okénka na nerezovém lisovacím kroužku potvrdí správné zasunutí potrubí na doraz ještě před spuštěním lisovacího stroje. Chyba se odhalí dřív, než vznikne problém.
Kvalitní mosaz
Mosazná varianta je ideální pro standardní instalace pitné vody a topení. Vnější závit zajišťuje spolehlivé a těsné napojení běžných armatur, ventilů i šroubení s vnitřním závitem.
Trvalý spoj i v nepřístupných místech
Lisovaný spoj nevyžaduje přístup po montáži – na rozdíl od šroubení, která pod omítku nebo do podlahy nesmí. T-kus lze bezpečně zakrýt omítkou, potěrem nebo obkladem.
Kde najde tvarovka uplatnění
Tvarovka je určena pro rozvody pitné vody, teplé vody a uzavřené otopné soustavy. Hodí se všude tam, kde je potřeba větvení s přímým napojením armatury nebo měřicího prvku s vnitřním závitem bez dalších přechodů.
- Rozvody pitné a teplé vody v bytových a rodinných domech – větvení hlavního přívodu s přímým napojením uzavíracího ventilu, filtru nebo vodoměru na odbočce bez nutnosti dalšího závitového přechodu.
- Průchozí a smyčková instalace – T-kus umožňuje napojení odbočky k odběrnému místu přímo z průběžného potrubí a současně osazení armatury v místě větvení.
- Dvoutrubkové a jedntrubkové otopné soustavy – větvení přívodu nebo zpátečky k radiátorům s přímým napojením regulačního nebo uzavíracího ventilu s vnitřním závitem.
- Rekonstrukce rozvodů – T-kus lze snadno vložit do stávajícího potrubí bez nutnosti demontáže celé trasy; stačí zkrátit potrubí a zalisovat.
- Zakryté instalace pod omítkou nebo v podlaze – lisovaný spoj nevyžaduje přístup po montáži a je těsný i v nepřístupných místech.
Mosazné tvarovky nejsou vhodné pro plně nebo částečně odsolenou vodu ani pro vodu upravenou reverzní osmózou.
Jak na to v 5 krocích
T-kus je vyroben z korozivzdorné mosazi s nerezovým lisovacím kroužkem a O-kroužkem EPDM. Správný postup montáže v pěti krocích zajišťuje trvalou těsnost všech spojů.
ŘEZÁNÍ
Zkraťte potrubí kolmo k ose. Šikmý řez znemožní správné zasunutí a poškodí O-kroužek.
KALIBRACE
Zkalibrujte a otočte ve směru hodinových ručiček. Kalibrací se obnoví kulatost průřezu a vytvoří úkos 15° na vnějším i vnitřním okraji – nutný pro bezpečné zasunutí bez poškození O-kroužku.
ZASUNUTÍ
Zasuňte potrubí do obou lisovacích hrdel T-kusu až na doraz. Správnou hloubku zasunutí ověřte průhledovými okénky na lisovacím kroužku – potrubí musí být viditelné v celém průřezu okénka.
LISOVÁNÍ
Přiložte čelisti TH/U kolmo na osu tvarovky a zalisujte. Správně provedené lisování je signalizováno úplným uzavřením čelistí a výrazným cvaknutím.
KONTROLA
Po zalisování vizuálně zkontrolujte geometrii spoje. Potrubí nesmí být ohýbáno v délce méně než 5× OD od lisovaného spoje. Závitové napojení na středním hrdle utáhněte s použitím vhodného těsnicího materiálu.
Technické parametry
| Typ tvarovky | T-kus s vnějším závitem |
|---|---|
| Rozměr | 16 × 2 – 1/2" – 16 × 2 mm |
| Závit středního hrdla | 1/2" (vnější) |
| Materiál | Mosaz (korozivzdorná) |
| Těsnicí prvek | O-kroužek EPDM |
| Lisovací čelisti | TH / U (dle průměru jednotlivých hrdel) |
| Max. provozní tlak | 10 bar (1,0 MPa) |
| Max. provozní teplota | 95 °C |
| Oblast použití | Pitná voda, teplá voda, uzavřené otopné soustavy |
| Norma systému | EN ISO 21003, třída 2 a 5 (10 bar) |
Rozměry
| L1 (mm) |
L2 (mm) |
L3 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
R |
SW (mm) |
|---|---|---|---|---|---|---|---|
| 42 | 30 | 42 | 19 | 16 | 19 | 1/2 | 21 |
- Typ T-kus
- Průměr 16 mm
- Závit vnější
- Velikost závitu 1/2"
