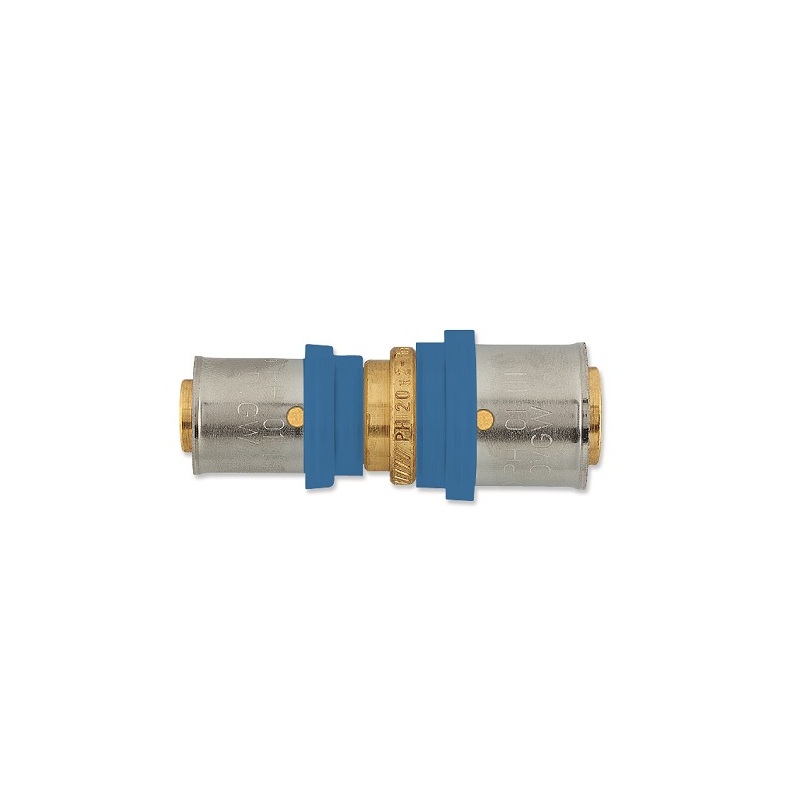

Lisovací spojka redukovaná Radopress d 32 x 20, Pipelife 1533000042
Mosazná lisovací redukce RadoPress 32/20 pro vícevrstvé potrubí. Dvojnásobné zalisování silou 10 tun, O-kroužky EPDM, průhledová okénka pro kontrolu spoje. Max. tlak 10 bar, teplota do 70 °C / 50 let. Vhodná pod omítku i nad ni.
Výrobce: Pipelife
EAN: 9010459465160
Hmotnost: 150 g
Katalogové číslo: 1533000042
Možnosti doručení
Najít prodejnu| Osobní odběr- HECKL pobočky | Zítra | Zdarma |
| TOPTRANS - Doručení na adresu | 2.11. | Od 252 Kč |
| PPL - Doručení na adresu | 2.11. | Od 149 Kč |
| PPL - Doručení do výdejního místa | 2.11. | Od 89 Kč |
Máte dotaz?
Napište nám, brzy se ozveme

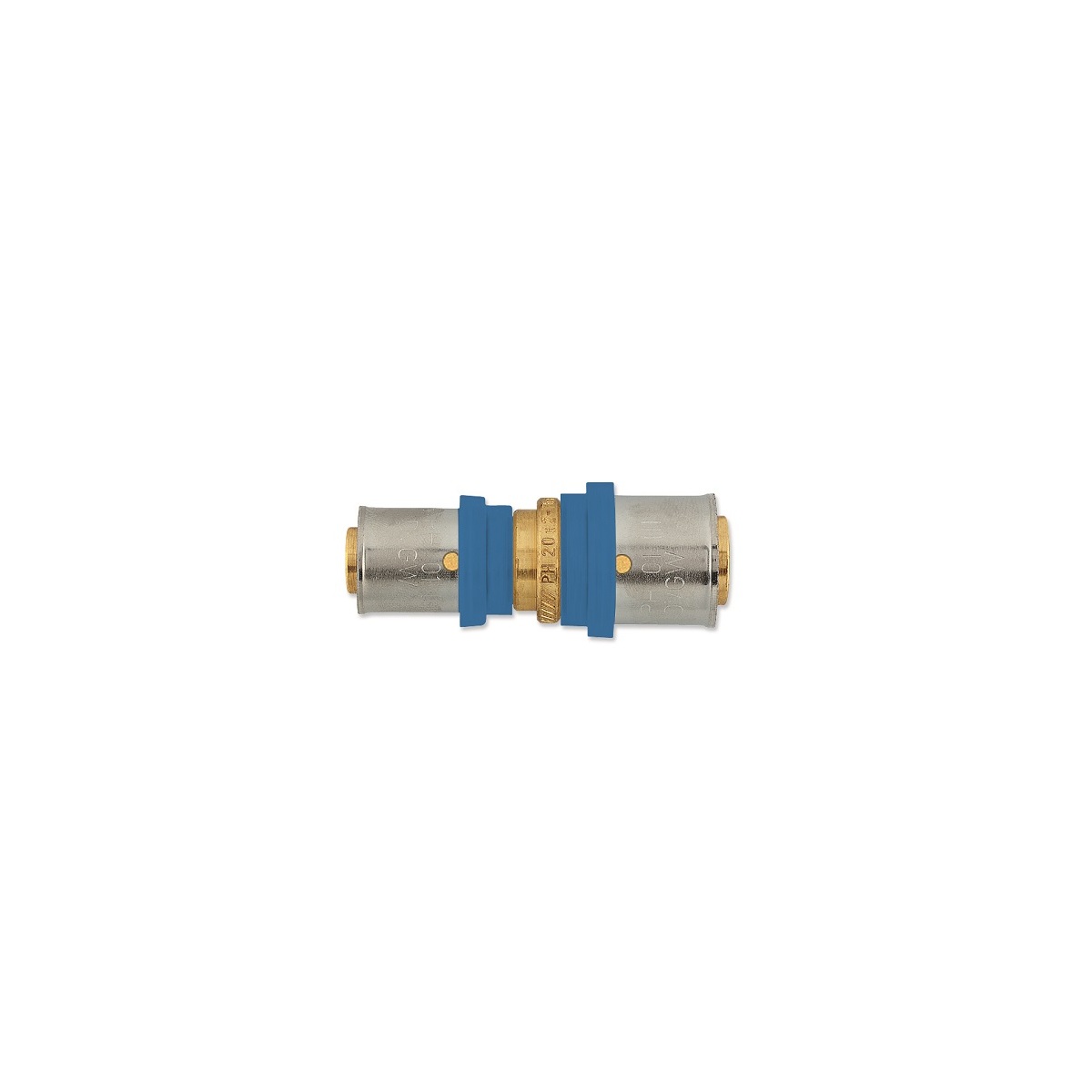

Lisovací spojka redukovaná Radopress d 32 x 20, Pipelife 1533000042
Lisovací spojka redukovaná Radopress d 32 x 20, Pipelife 1533000042
Spolehlivé zúžení průměru bez pájení
Lisovací redukce RadoPress 32 × 20 mm z korozivzdorné mosazi umožňuje přímé zúžení průměru vícevrstvého potrubí v trase rozvodu – bez závitů, bez pájení, bez otevřeného plamene. Tvarovka je dvojnásobně zalisována s maximální lisovací silou 10 tun. O-kroužky zajišťují bezpečné a trvalé těsnění spoje.
Redukce je trvale těsná a může být použita pod omítkou i nad ní. Systém RadoPress je testován podle normy EN ISO 21003, třídy použití 2 a 5 při provozním tlaku 10 bar.
Skvělé řešení pro profíky
Dvojnásobné zalisování, lisovací síla 10 tun
Každý spoj je zalisován dvakrát, maximální lisovací síla 10 tun zajišťuje pevné a trvalé mechanické spojení.
Průhledová okénka pro kontrolu spoje
Správné doražení trubky do tvarovky lze ověřit vizuálně před zalisováním i po něm – bez nutnosti demontáže.
Ochrana proti elektromagnetické korozi
Materiálové řešení tvarovky eliminuje riziko elektromagnetické koroze a prodlužuje životnost celého rozvodu.
Konstrukčně vyloučená chybná pozice v čelisti
Tvar lisovací spojky neumožňuje nesprávné vložení do lisovací čelisti – každý spoj je proveden správně na první pokus.
Odolnost vůči tlakovým rázům, torzi a tahu
Tvarovky RadoPress nejsou citlivé na změny teplot ani mechanické namáhání v provozu.
Postup zalisování
- Řezaní trubky - zkraťte trubku na požadovanou délku. Řez musí být kolmý k ose trubky.
- Kalibrace - vložte kalibrátor odpovídajícího průměru a otáčejte ve směru hodinových ručiček. Zkalibruje se vnitřní průměr a vytvoří se úkos 15° na obou okrajích. Odstraňte veškeré odřezky – úkos musí být souvislý po celém obvodu.
- Zasunutí do tvarovky - zasuňte trubku do hrdla tvarovky až na doraz. Správné doražení ověřte průhledovými okénky.
- Zalisování - použijte čelisti profilu TH nebo U odpovídající průměru. Lisovací cyklus je dokončen, jakmile se čelisti zcela uzavřou.
Upozornění: Systém RadoPress nesmí být instalován při teplotách pod −5 °C. Potrubí nesmí být ohýbáno bezprostředně za lisovaným spojem.
Technické parametry
| Typ tvarovky | Spojka redukovaná (lisovací) |
|---|---|
| Rozměr | 32 × 20 mm (32/3 – 20/2) |
| Lisovací profil | TH / U |
| Max. lisovací síla | 10 tun |
| Materiál tvarovky | Korozivzdorná mosaz / PPSU |
| Těsnicí O-kroužek | EPDM |
| Max. provozní tlak | 10 bar (1,0 MPa) |
| Max. teplota – 50 let | 70 °C |
| Max. teplota – 1 rok | 80 °C |
| Havarijní teplota – 100 h | 100 °C |
| Norma | EN ISO 21003, třídy použití 2 a 5 |
| Použití | Sanitární rozvody, uzavřené otopné soustavy |
| Instalace | Pod omítkou i nad ní |
Rozměry produktu
| L (mm) |
L1 (mm) |
L2 (mm) |
Z1 (mm) |
|---|---|---|---|
| 58 | 23 | 23 | 12 |
- Typ redukce
- Průměr 32 mm, 20 mm
