U domovní vodovodní přípojky je uzávěr jedním z nejdůležitějších prvků celé instalace. Musí spolehlivě uzavřít průtok, zvládnout dlouhodobé uložení v zemi a umožnit bezpečné ovládání při provozu i servisu. Šoupátko BETA-K je navržené právě pro tato místa – jako praktická uzavírací armatura pro pitnou a užitkovou vodu.
Proč zvolit šoupátko BETA-K pro domovní přípojku

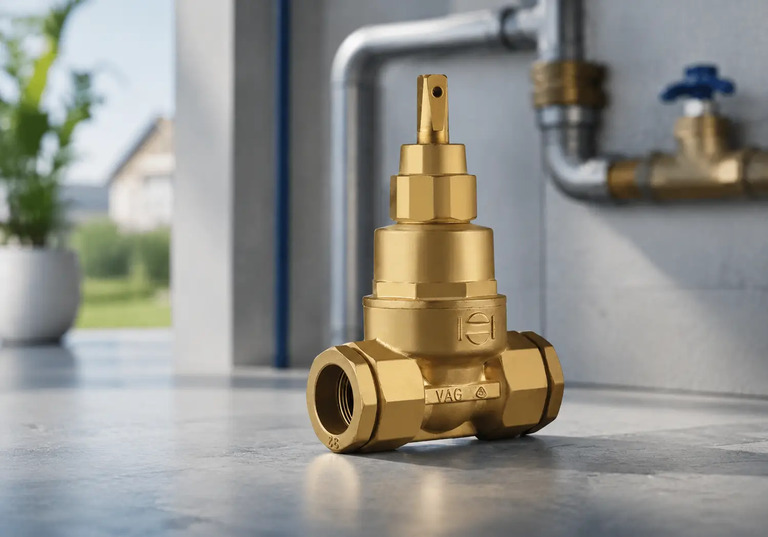

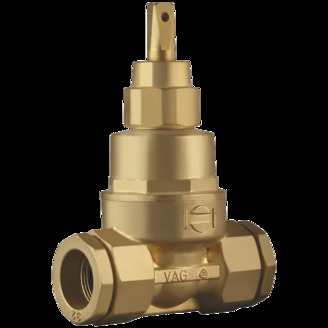

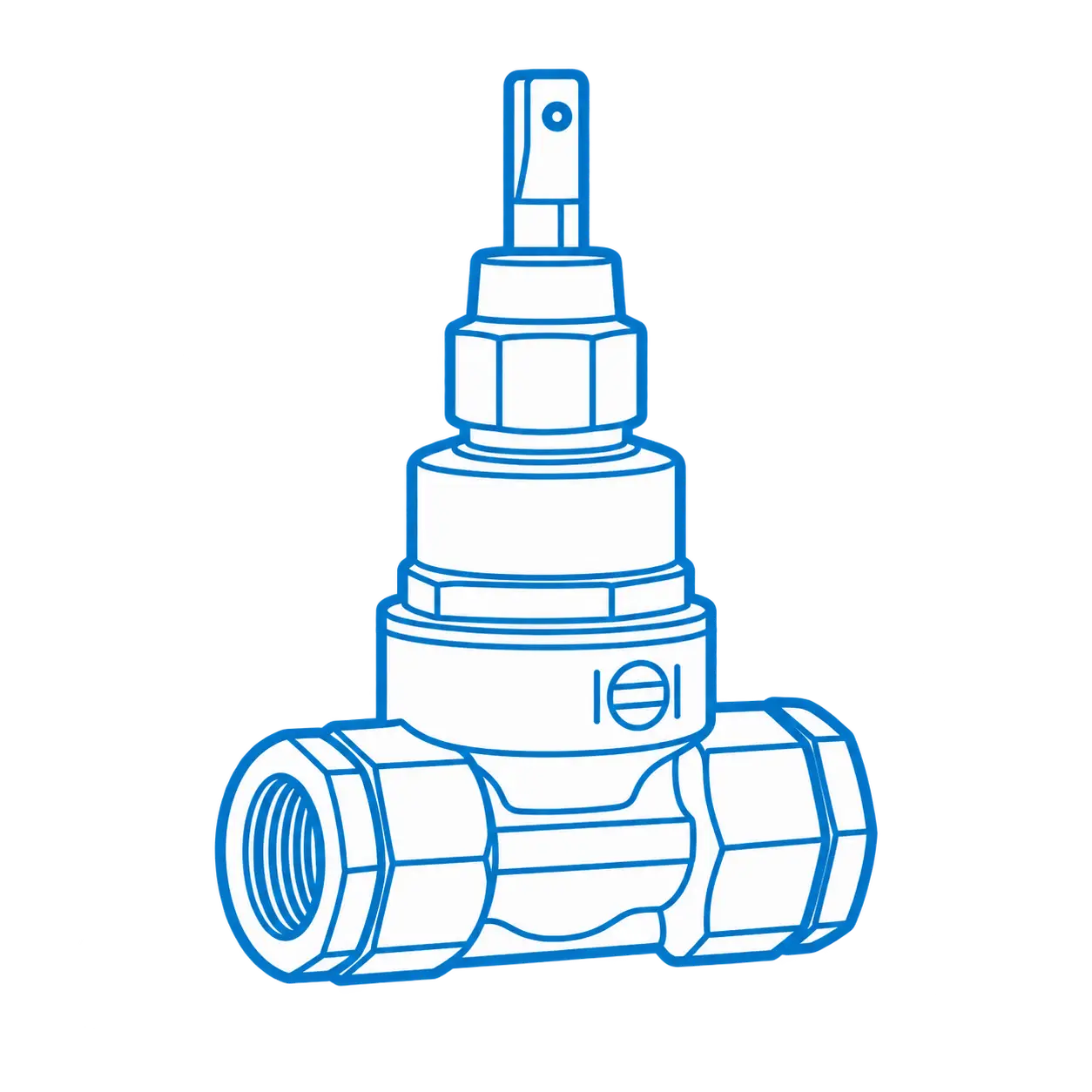

Šoupátko BETA-K DN 25 s připojením 32 mm je obousměrná uzavírací armatura pro vodovodní přípojky. Plnoprůtočné provedení pomáhá zachovat průchod vody v celém profilu armatury a měkké těsnění zajišťuje spolehlivé uzavření.
Velkou výhodou jsou koncovky pro plastové potrubí. Armatura je určená pro potrubí z PE, PP a PEX a připojení 32 mm je řešené tak, aby potrubí bylo v koncovce mechanicky zajištěné proti vysunutí. To je důležité zejména u podzemních instalací, kde má spoj dlouhodobě držet bez zbytečných komplikací.
Kde se BETA-K používá
BETA-K DN 25 je vhodné pro domovní vodovodní přípojky, kde slouží jako hlavní uzávěr vody nebo jako uzavírací prvek přípojky. Je určené pro pitnou a užitkovou vodu s pracovní teplotou do 50 °C a maximálním pracovním přetlakem 1,6 MPa.
Armatura je vhodná k zakopání do země. Ovládat ji lze ventilovým klíčem, ručním kolem nebo pomocí zemní soupravy. U podzemních instalací se zemní soupravou je doporučená montážní poloha s vřetenem směřujícím kolmo vzhůru.
Typické použití
- domovní vodovodní přípojky,
- uzavírání průtoku pitné a užitkové vody,
- podzemní instalace se zemní soupravou,
- napojení plastového potrubí PE, PP nebo PEX,
- funkce hlavního uzávěru vody u přípojky.
Technické výhody, které dávají smysl v praxi
U armatur pro vodovodní přípojky rozhoduje nejen rozměr, ale také materiál, těsnění, způsob ovládání a kvalita připojení potrubí. BETA-K kombinuje robustní mosazné provedení, měkkotěsnicí klín a koncovky, které zjednodušují napojení plastového potrubí.
Jak funguje připojení PE, PP a PEX potrubí
Připojení potrubí je řešené koncovkou s vnitřním průměrem 32 mm. Při montáži se konec potrubí zarovná kolmo k jeho ose a začistí. Následně se vyšroubuje koncovka a její části se ve správném pořadí navléknou na potrubí.
Potrubí se vloží do nátrubku šoupátka, všechny díly koncovky se přesunou po potrubí do tělesa armatury, pečlivě se usadí a dotáhne se matice. Správné usazení jednotlivých dílů je důležité pro pevné a bezpečné spojení.
Montáž v kostce
- zarovnejte konec potrubí kolmo k jeho ose,
- potrubí očistěte a začistěte,
- vyšroubujte koncovku armatury,
- navlékněte díly koncovky na potrubí ve správném pořadí,
- vložte potrubí do nátrubku šoupátka,
- přesuňte díly koncovky do tělesa armatury,
- pečlivě je uložte a dotáhněte matici.
Ovládání a podzemní instalace
Šoupátko lze ovládat ventilovým klíčem, ručním kolem nebo pomocí zemní soupravy. Uzávěr se zavírá otáčením ovládacího konce doprava. Pro podzemní instalace se zemní soupravou je vhodné počítat s polohou vřetene kolmo vzhůru, aby bylo ovládání snadné a přístupné.
Díky tomu lze armaturu začlenit do běžného řešení domovní vodovodní přípojky včetně návaznosti na zemní soupravu a další příslušenství pro ovládání armatur v terénu.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Výrobce | VAG |
| Produktová řada | BETA®-K |
| Objednací číslo | 3-84-00087-819 |
| Typ | měkkotěsnicí plnoprůtočné šoupátko |
| Jmenovitá světlost | DN 25 |
| Připojení potrubí | 32 mm |
| Materiál potrubí | PE, PP a PEX |
| Jmenovitý tlak | PN 10/16 |
| Maximální pracovní přetlak | 1,6 MPa |
| Médium | pitná a užitková voda |
| Maximální pracovní teplota | 50 °C |
| Stavební délka L | 123 mm |
| Konstrukční výška H | 154 mm |
| Rozměr A | 48 mm |
| Otáčky na zdvih | 7,5 |
| Hmotnost | 2,3 kg |
| Zkoušení | vodou podle EN 12266-1, stupeň netěsnosti A |
Materiálové provedení
Hlavní díly armatury jsou vyrobené z korozivzdorných materiálů. Těleso, víko, klín a koncovky jsou z kované mosazi, vřeteno z korozivzdorné oceli 1.4021 a klín je celopogumovaný antibakteriální pryží EPDM. Těsnicí prvky jsou rovněž z EPDM.
Právě kombinace kvalitních materiálů, měkkého těsnění a mechanického zajištění potrubí dává šoupátku dobrý předpoklad pro dlouhodobé použití v domovní vodovodní přípojce.
Na co si dát pozor při výběru
Před objednáním si ověřte především dimenzi přípojky, typ potrubí a požadovaný způsob ovládání. BETA-K DN 25 je určeno pro potrubí 32 mm z PE, PP nebo PEX. U podzemního uložení je vhodné rovnou řešit také odpovídající zemní soupravu a přístup k ovládání armatury.
Před výběrem si ověřte hlavně
- jmenovitou světlost DN 25,
- připojení potrubí 32 mm,
- materiál potrubí PE, PP nebo PEX,
- médium – pitná a užitková voda,
- pracovní teplotu do 50 °C,
- požadavek na ovládání zemní soupravou, ventilovým klíčem nebo ručním kolem,
- správnou montážní polohu při podzemní instalaci.
Šoupátko BETA-K na HECKL e-shopu
Na e-shopu HECKL najdete šoupátko BETA-K DN 25 s připojením 32 mm jako uzavírací armaturu pro domovní vodovodní přípojky. Hodí se pro montážní firmy, vodoinstalatéry, správce sítí i zákazníky, kteří potřebují kvalitní uzávěr pro plastové přípojkové potrubí.
Pro navazující sortiment můžete projít také kategorii šoupátek pro vodovodní přípojky nebo armatur pro domovní přípojky.
Vyberte šoupátko BETA-K pro domovní přípojku
Potřebujete plnoprůtočné měkkotěsnicí šoupátko DN 25 pro potrubí 32 mm z PE, PP nebo PEX? VAG BETA-K je praktické řešení pro domovní vodovodní přípojky, pitnou a užitkovou vodu.
Shrnutí
VAG BETA-K DN 25 s připojením 32 mm je měkkotěsnicí plnoprůtočné šoupátko pro domovní vodovodní přípojky. Umožňuje přímé připojení PE, PP a PEX potrubí, jistí potrubí proti vysunutí a je vhodné pro pitnou a užitkovou vodu do 50 °C. Díky mosaznému provedení, EPDM těsnění, korozivzdornému vřetenu a možnosti podzemního uložení jde o praktický uzávěr pro přípojkové potrubí.
Časté otázky
K čemu slouží šoupátko BETA-K DN 25?
Slouží jako obousměrná uzavírací armatura pro domovní vodovodní přípojky. Může plnit funkci hlavního uzávěru vody u přípojky.
Pro jaké potrubí je šoupátko určené?
Šoupátko je určené pro přímé připojení plastového potrubí z PE, PP nebo PEX s připojovacím rozměrem 32 mm.
Je potrubí v koncovce jištěné proti vysunutí?
Ano. Koncovky jsou navržené tak, aby připojené potrubí mechanicky jistily proti vysunutí z armatury.
Pro jaké médium je BETA-K vhodné?
Armatura je vhodná pro pitnou a užitkovou vodu s pracovní teplotou do 50 °C.
Lze šoupátko BETA-K zakopat do země?
Ano. Armatura je vhodná k zakopání do země. U podzemních instalací se zemní soupravou je doporučená poloha s vřetenem směřujícím kolmo vzhůru.
Jak se šoupátko ovládá?
Ovládat jej lze ventilovým klíčem, ručním kolem nebo pomocí zemní soupravy. Uzávěr se zavírá otáčením ovládacího konce doprava.
Z jakých materiálů je šoupátko vyrobené?
Těleso, víko, klín a koncovky jsou z kované mosazi, vřeteno z korozivzdorné oceli 1.4021, klín je celopogumovaný antibakteriální pryží EPDM a těsnicí prvky jsou z EPDM.
