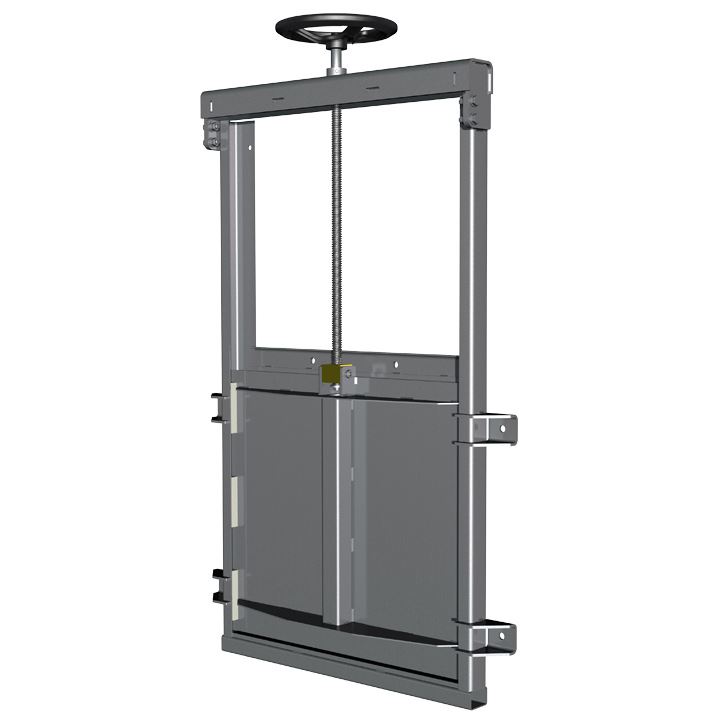

Šoupátko vřetenové ERI-plus 900x900

Popis

Plnoprůtočné čtyřhranně těsnicí vřetenové šoupátko.

Robustní svařovaná rámová konstrukce.

S volně uloženou samočisticí vřetenovou maticí.

S integrovaným profilovaným těsněním desky.

Těsnění mezi zdí a šoupátkem je součástí rámu.

Vysoká míra těsnosti.

Nízká hmotnost.

V mezipoloze nedochází k vibracím, šoupátko může být použito i pro hrubou regulaci.

Ovládání

Šoupátkovým klíčem, ručním kolem, pneupohonem nebo el. servopohonem.

Šoupátko zavírá, otáčíme-li ovládacím koncem doprava.

Materiál

Rám, deska: korozivzdorná ocel 1.4301 (17%Cr)

Vřeteno: korozivzdorná ocel 1.4057 (17% Cr)

Těsnění: pryž EPDM odolná odpadní vodě a UV záření

Vřetenová matice: bronz odolný odpadní vodě

Ochrana proti korozi

Všechny díly z korozivzdorné oceli jsou mořeny a pasivovány.



Určení

Odpadní, komunální a užitková voda při dovolené pracovní teplotě do 50 °C.

Oboustranný pracovní přetlak: max. 0,04 MPa (4m vodní sloupec)
