Šoupátko VAG EKO®plus DN 40 PN16, přírubové, F4 (řada 14), 3-28-00900-100

Přírubové šoupátko VAG EKO®plus DN 40 – měkkotěsnicí

Měkkotěsnicí plnoprůtočné šoupátko EKO®plus s nestoupajícím vřetenem je určeno pro vodárenské a průmyslové aplikace. Konstrukce vyniká celopogumovaným klínem s antibakteriální pryží EPDM a velmi nízkými ovládacími momenty díky integrovanému plastovému vedení. Armatura je opatřena těžkou protikorozní ochranou v kvalitě GSK a je plně bezúdržbová, vhodná pro instalaci do země i nadzemní systémy.

Hlavní technické přednosti:

• Materiál: Těleso a víko z tvárné litiny EN-GJS-400-15 (GGG-40).
• Ochrana proti korozi: Epoxidové povrstvení vně i uvnitř (odstín RAL 5005) v kvalitě GSK.
• Vřeteno: Korozivzdorná ocel 1.4057, kované z jednoho kusu s válcovaným závitem.
• Bezúdržbovost: Utěsnění vřetene třemi O-kroužky, vyměnitelné pod tlakem při plném otevření.
• Adaptér: Integrovaný adaptér pro jištěné spojení se zemní soupravou.
• Použití: Vhodné pro pitnou a surovou vodu do 50 °C, podtlak až 90 % (vakuum).

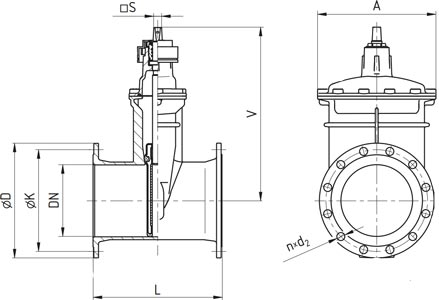

Rozměry šoupátka DN 40

A	D	K	L	V	S
121 mm	150 mm	110 mm	140 mm	228 mm	14,3 mm

n = 4, d₂ = 19 mm

Poznámka: Stavební délka (L) odpovídá normě EN 558 řada 14 (dříve F4). Provozní přetlak max. 1,6 MPa.

Způsob ovládání

• Zemní soupravou: Pro bezšachtovou montáž (přímé zakopání do země).
• Ručním kolem: Pro nadzemní instalace.
• Šoupátkovým klíčem: Standardní ovládání ovládacím koncem.

Směr zavírání: standardně otáčením doprava.
