Šoupátko EKO-plus DN 400 F4 PN 10

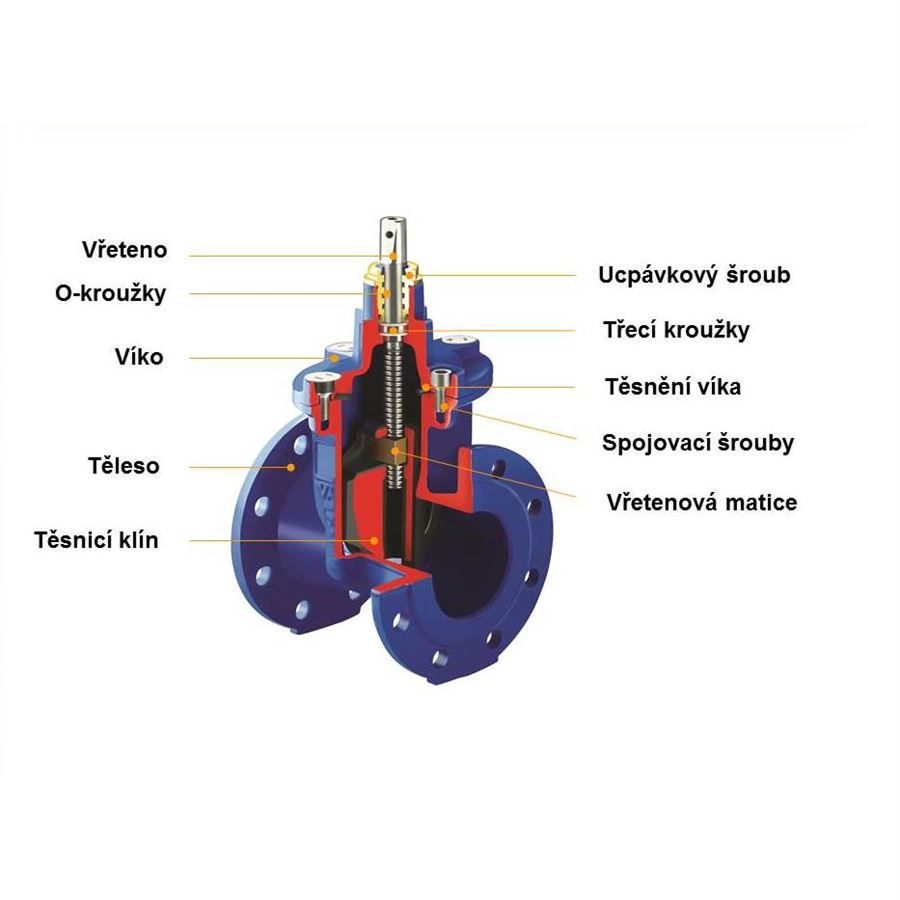

Popis

Měkkotěsnicí plnoprůtočné šoupátko se třemi O-kroužky v ucpávce.

Vřeteno točivé nestoupající se závitem uvnitř šoupátkové komory.

Klín celopogumován antibakteriální pryží s vedením po celé délce zdvihu.

Velmi nízké ovládací momenty díky plastovému vedení na klínu.

Bezúdržbové korozivzdorné utěsnění vřetene.

Šrouby víka není nutné dodatečně zalévat voskem.

Při plně otevřeném šoupátku je možné vyměnit ucpávku i pod tlakem.

Konstrukce se zvýšenou bezpečností proti stržení závitu vřetene a vřetenové matice.

Vřeteno kované z jednoho kusu se závitem válcovaným za studena.

Ovládání

Šoupátkovým klíčem, ručním kolem nebo pomocí zemní soupravy (požadavek na ruční kolo je třeba uvést do objednávky).

Uzávěr zavírá, otáčíme-li ovládacím koncem doprava.

Materiál

Těleso, víko, klín: tvárná litina EN-GJS-400-15 (GGG-40)

Klín: celopogumován antibakteriální pryží EPDM

Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)

O-kroužky: pryž NBR

Spojovací šrouby víka: korozivzdorná ocel A2 dle ISO 3506

Ucpávkový šroub, vřetenová matice: kovaná mosaz

Ochrana proti korozi

Těžká protikorozní povrchová ochrana v kvalitě GSK.

Litinové díly vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005).

Určení

Pitná a surová voda při dovolené pracovní teplotě do 50 °C

Průtočná rychlost při prac. přetlaku:

- do 1,0 MPa max. 3 m/s

- 1,0 – 1,6 MPa max. 4 m/s

Pracovní přetlak:

  - max. 1,0 MPa (PN 10)

  - max. 1,6 MPa (PN 16)

Podtlak max. 0,01 MPa (90% vakuum)

Obrázky jsou pouze ilustrační.
