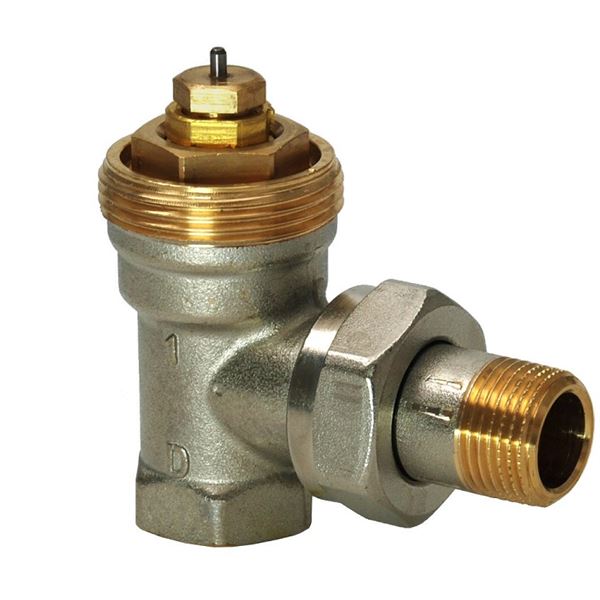

Radiátorový ventil VEN 1/2", rohový, Siemens VEN215

Krátký popis
termostatický
Kód
P883900VEN215
EAN
7612914026101
Výrobce
Siemens
Katalogové číslo
VEN215
Hmotnost
0,27 kg
Vaše internetová cena bez DPH
241,90 Kč
Vaše internetová cena s DPH
292,70 Kč

ks
Koupit

Skladem Ano

Radiátorový rohový ventil VEN

Poniklovaný mosazný ventil pro otopná tělěsa, pro dvoutrubkové otopné soustavy. Stavební norma podle normy NF (zkrácená). Dodáván v dimenzi DN 10, DN 15 a DN 20. U ventilu je možné změnit přednastavenou hodnotu průtokového součinetele Kv. Ventil se připojuje k otopné soustavě vnitřním závitem a k radiátoru vnějším závitem. Oba závity jsou dle normy ISO. Radiátorový ventil je vhodný pro použití s termostatickou hlavicí RTN, elektrickým pohonem SSA, termickým pohonem STA nebo programovatlnou hlavicí REH.

Provedení

Objemový průtok termostatickým ventilem je možno regulovat pomocí integrované clony, přičemž je k dispozici při každém stupni přednastavení plný zdvih ventilu. Nastavení jednotlivých stupňů se provádí pomocí přiložené krytky.

  1. Ochranná krytka
  2. Těsnící objímka
  3. Ventilová vložka
  4. O - kroužek
  5. Zpětná pružina
  6. Clona sloužicí k omezení průtoku

Nastavení hodnoty kv

Hotnovu průtokového součinitele můžete přestavovat v 5 stupních + N (plně otevřeno) pomocí přiložené ochranné krytky, kterou otočíme o 180°.

Při změně přednastavení se jednotlivé hodnoty vztahují ke značce která se nachází ve směru výtoku z ventilu (na obrázku červená tečka). Ventil je z výroby přednastaven na pozici N (plně otevřeno).

Rozměry

DN l3 [mm] l4 [mm] B [mm] C [mm] D [mm] E [mm] Rp R G
15 26 53 23 40 18 35 1/2" 1/2" 3/4"





Parametry

Jmenovité PN PN 10
Teplota otopné vody 1 - 120 °C
Přípustný provozní tlak 10 bar
Uzavírací tlak 6 bar
Jmenovitý zdvih min. 1,2 mm
Tělo ventilu poniklovaná mosaz
Přípojovací nátrubek poniklovaná mosaz
Ochranná krytka polypropylen
O - kroužek EPDM
Stavební délka

EN 215
Závit

Rp - vnitřní závit podle ISO 7/1

R - vnější závit podle ISO 7/1

G - závit podle ISO 228/1
Provedenírohové
Připojení radiátoru1/2"
Připojení k systému1/2"
RozměrDN 15
Pracovní tlakPN10
Povrchová úpravaponiklovaná mosaz
Připojení k hlaviciM 30 x 1,5
VýrobceSiemens
