Radiátorový ventil VDN 3/4", přímý, Siemens VDN220

Krátký popis
termostatický
Kód
P883900VDN220
EAN
7612914026156
Výrobce
Siemens
Katalogové číslo
VDN220
Hmotnost
0,4 kg
Vaše internetová cena bez DPH
350,10 Kč
Vaše internetová cena s DPH
423,70 Kč

ks
Koupit

Skladem Ano

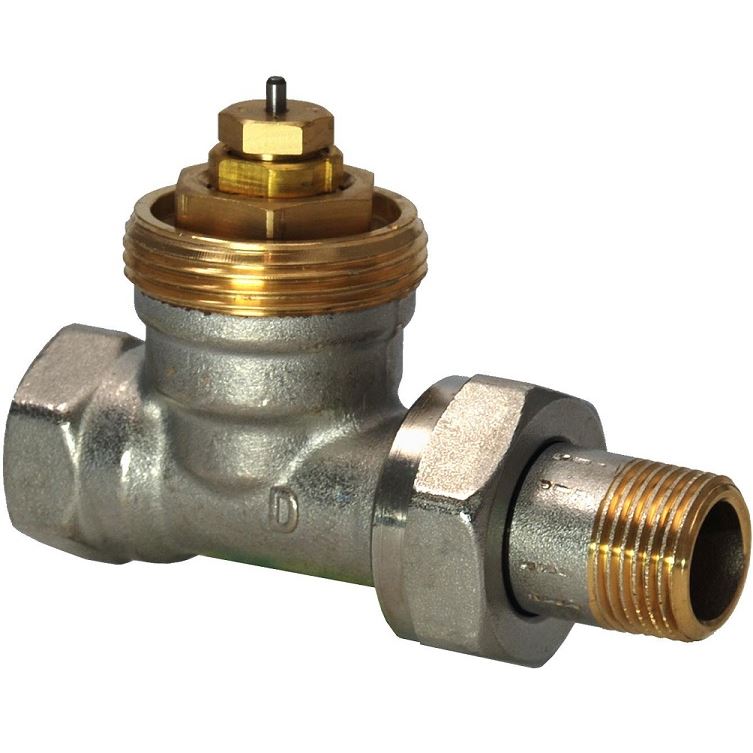

Termostatický radiátorový přímý ventil VDN

Poniklovaný mosazný ventil pro otopná tělěsa, pro dvoutrubkové otopné soustavy. Stavební norma podle normy NF (zkrácená). Dodáván v dimenzi DN 10, DN 15 a DN 20. U ventilu je možné změnit přednastavenou hodnotu průtokového součinetele Kv. Ventil se připojuje k otopné soustavě vnitřním závitem a k radiátoru vnějším závitem. Oba závity jsou dle normy ISO. Radiátorový ventil je vhodný pro použití s termostatickou hlavicí RTN, elektrickým pohonem SSA, termickým pohonem STA nebo programovatlnou hlavicí REH.

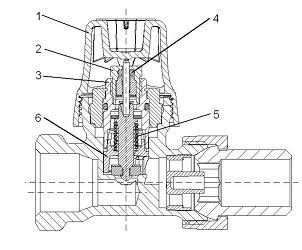

Provedení

Objemový průtok termostatickým ventilem je možno regulovat pomocí integrované clony, přičemž je k dispozici při každém stupni přednastavení plný zdvih ventilu. Nastavení jednotlivých stupňů se provádí pomocí přiložené krytky.

  1. Ochranná krytka
  2. Těsnící objímka
  3. Ventilová vložka
  4. O - kroužek
  5. Zpětná pružina
  6. Clona sloužicí k omezení průtoku

Nastavení hodnoty kv

Hotnovu průtokového součinitele můžete přestavovat v 5 stupních + N (plně otevřeno) pomocí přiložené ochranné krytky, kterou otočíme o 180°.

Při změně přednastavení se jednotlivé hodnoty vztahují ke značce která se nachází ve směru výtoku z ventilu (na obrázku červená tečka). Ventil je z výroby přednastaven na pozici N (plně otevřeno).

Rozměry

DN l1 [mm] l2 [mm] C [mm] D [mm] E [mm] Rp R G
20 65 98 46,5 24,5 35 3/4" 3/4" 1"





Parametry

Jmenovité PN PN 10
Teplota otopné vody 1 - 120 °C
Přípustný provozní tlak 10 bar
Uzavírací tlak 6 bar
Jmenovitý zdvih min. 1,2 mm
Tělo ventilu poniklovaná mosaz
Přípojovací nátrubek poniklovaná mosaz
Ochranná krytka polypropylen
O - kroužek EPDM
Stavební délka

EN 215
Závit

Rp - vnitřní závit podle ISO 7/1

R - vnější závit podle ISO 7/1

G - závit podle ISO 228/1
Provedenípřímé
Připojení radiátoru3/4"
Připojení k systému3/4"
RozměrDN 20
Pracovní tlakPN10
Povrchová úpravaponiklovaná mosaz
Připojení k hlaviciM 30 x 1,5
VýrobceSiemens
