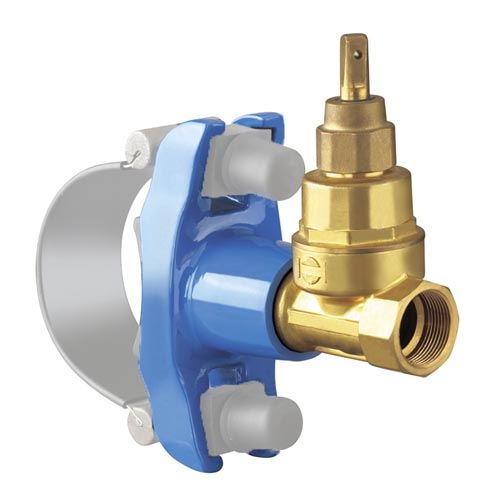

Navrtávací pas HOD-M513, mosazné šoupátko G 1", DN 80 - 500, bez třmenu, VAG 2-28-01503-100

Popis

Navrtávací pas pro navrtávku zavodněného potrubí a montáž vodovodní přípojky.

Šoupátko může plnit funkci domovního uzávěru vody.

Přednostně určeno pro boční navrtávku.

Jednoduchá montáž, nízké utahovací momenty

Ovládání

Ventilovým klíčem nebo pomocí zemní soupravy.

Uzávěr zavírá, otáčíme-li ovládacím koncem doprava

Materiály

Navrtávací pas:

Těleso: tvárná litina EN-GJS-400-15 (GGG-40)

Těsnění: antibakteriální pryž EPDM

Třmen: korozivzdorná ocel 1.4301 (17% Cr)

Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506



Šoupátko:

Těleso, víko, klín: kovaná mosaz

Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)

Těsnění: antibakteriální pryž EPDM

Klín: celopogumován antibakteriální pryží EPDM

Ochrana proti korozi

Těžká protikorozní povrchová ochrana odpovídající kvalitě GSK.

Litinové díly jsou vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005).

Určení

Pitná a surová voda při dovolené pracovní teplotě do 50 °C.  Pracovní přetlak max. 1,6 MPa.

Materiál potrubí: litina, ocel, beton aj.

Obrázky jsou pouze ilustrační.
