Navrtávací pas HOD-M508, kulový kohout G 2", DN 80 - 500, bez třmenu, VAG 2-28-01501-200

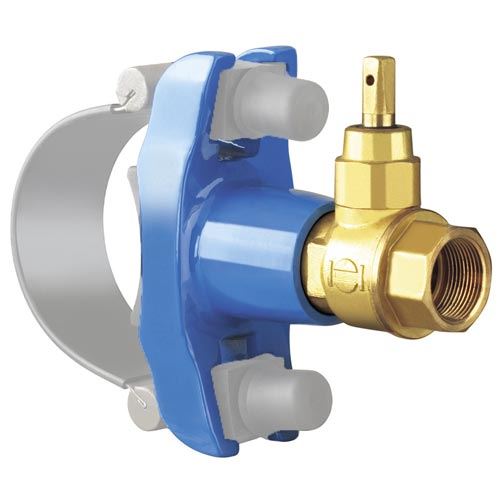

Navrtávací pas HOD-M508 s kulovým kohoutem pro potrubí z oceli, litiny a betonu

Navrtávací pas pro navrtávku kovových a betonových potrubí a montáž přípojky. Pas lze použít i při navrtávce zavodněného potrubí. Kulový kohout může plnit funkci domovního uzávěru vody. Přednostně určeno pro boční navrtávku. Jednoduchá montáž, nízké utahovací momenty. Těžká protikorozní povrchová ochrana epoxidovým povrstvením dle standardů GSK. Vhodný k zakopání do země. K tělesu je potřeba objednat třmen, který není šoučástí balení.

Provozní podmínky

• Pitná a surová voda: max. 50 °C
• Pracovní přetlak: max. 1,6 MPa

Materiál

• Těleso: tvárná litina EN-GJS-400-15 (GGG-40)
• Kulový kohout: kovaná mosaz

Ovládání

Ventilovým klíčem nebo pomocí zemní soupravy. Uzávěr zavírá, otáčíme-li ovládacím koncem doprava.

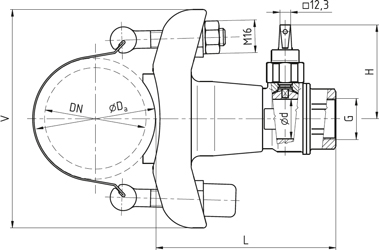

Rozměry

DN	vnější průměr potrubí Da	Vnitřní závit G	V	L	H	d	šířka pasu
DN 80	88 - 100 mm, 98 - 110 mm	G 2"	200 mm	180 mm	110 mm	40 mm	90 mm
DN 100	105 - 114 mm, 113 - 123 mm, 123 - 133 mm
DN 125	130 - 139 mm, 137 - 150 mm, 145 - 157 mm
DN 150	156 - 166 mm, 166 - 178 mm, 170 - 182 mm
DN 200	185 - 198 mm, 216 - 228 mm, 223 - 235 mm
DN 250	269 - 280 mm, 275 - 287 mm
DN 300	319 - 333 mm, 327 - 337 mm
DN 350	352 - 364 mm, 374 - 384 mm, 383 - 393 mm
DN 400	402 - 412 mm, 406 - 416 mm, 424 - 434 mm, 434 - 444 mm
DN 500	528 - 533 mm
