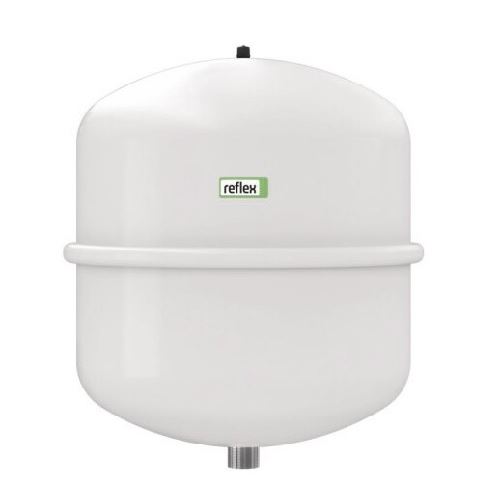

Expanzní nádoba N 80 l / 6 bar, bílá, Reflex 7210600

Krátký popis
udržování statického tlaku
Kód
P503006100080
EAN
4036705040825
Výrobce
Reflex
Katalogové číslo
7210600
Hmotnost
13,28 kg
Vaše internetová cena bez DPH
2 518,10 Kč
Vaše internetová cena s DPH
3 046,90 Kč

ks
Koupit

na objednávku

Reflex N 80 l / 6 bar, bílý

Membránová expanzní nádoba pro uzavřené otopné, solární a chladicí soustavy.

Úkolem expanzní nádoby je kompenzace rozdílu objemu při nejnižší a nejvyšší teplotě a udržení tlaku v optimálním rozsahu.

Vlastnosti

  • epoxidový nátěr s dlouhou životností
  • se závitovým přípojením
  • nevyměnitelná zalisovaná membrána dle norem DIN EN 13831
  • pro koncentraci mrazuvzdorného prostředku nejméně 25 až 50 %

Rozměry

 Připojení (c)  R 1"
 Ø mm (d)  512
 Výška mm (h)  558
 Výška přípojky vody  172
 Hmotnost kg  13,28



konstrukce a princip funkce expanzní nádoby

Konstrukce a princip funkce

Tlakový polštář drží vodní sloupec soustavy a je odpovídajícím

způsobem upraven před napuštěním vodní rezervy do nádoby. Při

zahřívání soustavy se současně zvětšuje objem a tím se zvyšuje

tlak, důsledkem toho proudí zvětšený objem (expanzní voda) ze

soustavy do vodního prostoru. Plynový polštář se stlačuje a

zvyšuje se v něm tlak. Při ochlazení soustavy dojde ke zmenšení

objemu a tím poklesu tlaku: Plynový polštář vytlačuje expanzní

vodu z vodního prostoru zpět do soustavy



Technické údaje

Objem  80 l
Barva  bílá
Max. využitelný objem  72 l
Max. přípustná teplota soustavy  120 °C
Max. dovol. provozní teplota  70 °C
Max. dovol. provozní tlak  6 bar
Před tlak plynu – nastavení z výroby  1,5 bar
Sklopný rozměr cca  757 mm
