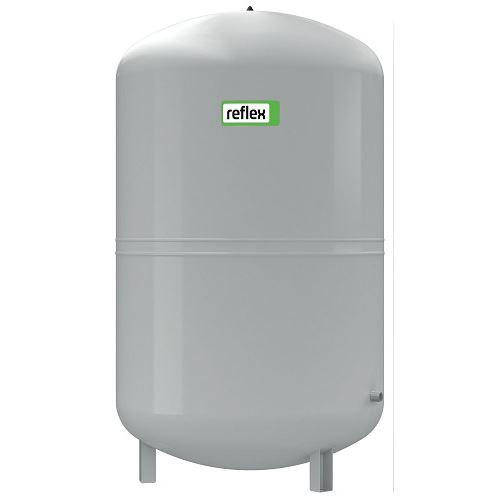

Expanzní nádoba N 100 l / 6 bar, šedá, Reflex 8216300

Krátký popis
udržování statického tlaku
Kód
P502506000100
EAN
4036705109843
Výrobce
Reflex
Katalogové číslo
8216300
Hmotnost
15,84 kg
Vaše internetová cena bez DPH
3 120,20 Kč
Vaše internetová cena s DPH
3 775,40 Kč

ks
Koupit

Skladem < 5 ks

Reflex N 50 l / 6 bar, šedá

Membránová expanzní nádoba pro uzavřené otopné, solární a chladicí soustavy.

Úkolem expanzní nádoby je kompenzace rozdílu objemu při nejnižší a nejvyšší teplotě a udržení tlaku v optimálním rozsahu.

Vlastnosti

  • epoxidový nátěr s dlouhou životností
  • provedení svařované
  • nevyměnitelná zalisovaná membrána dle norem DIN EN 13831
  • pro koncentraci mrazuvzdorného prostředku nejméně 25 až 50 %

Rozměry

 Připojení (c)  R 1"
 Ø mm (d)  512
 Výška mm (h)  669
 Výška přípojky vody   mm (h2)  172
 Hmotnost kg  15,84



konstrukce a princip funkce expanzní nádoby

Konstrukce a princip funkce

Tlakový polštář drží vodní sloupec soustavy a je odpovídajícím

způsobem upraven před napuštěním vodní rezervy do nádoby. Při

zahřívání soustavy se současně zvětšuje objem a tím se zvyšuje

tlak, důsledkem toho proudí zvětšený objem (expanzní voda) ze

soustavy do vodního prostoru. Plynový polštář se stlačuje a

zvyšuje se v něm tlak. Při ochlazení soustavy dojde ke zmenšení

objemu a tím poklesu tlaku: Plynový polštář vytlačuje expanzní

vodu z vodního prostoru zpět do soustavy



Technické údaje

Objem  100 l
Barva  šedá
Max. využitelný objem  90 l
Max. přípustná teplota soustavy  120 °C
Max. dovol. provozní teplota  70 °C
Max. dovol. provozní tlak  6 bar
Před tlak plynu – nastavení z výroby  1,5 bar
Sklopný rozměr cca  842 mm
