Okapový systém není jen žlab pod střechou. Správně vybraný okap odvádí dešťovou vodu bezpečně od domu, chrání fasádu, sokl, základy i okolní zpevněné plochy. Když je žlab malý, svodů je málo nebo voda nemá kam odtékat, problém se často ukáže až při prvním silnějším dešti.
Tento článek vám pomůže s výběrem okapu krok za krokem: od základních dílů přes orientační dimenzování až po geiger, sběrač vody a náročnost montáže.

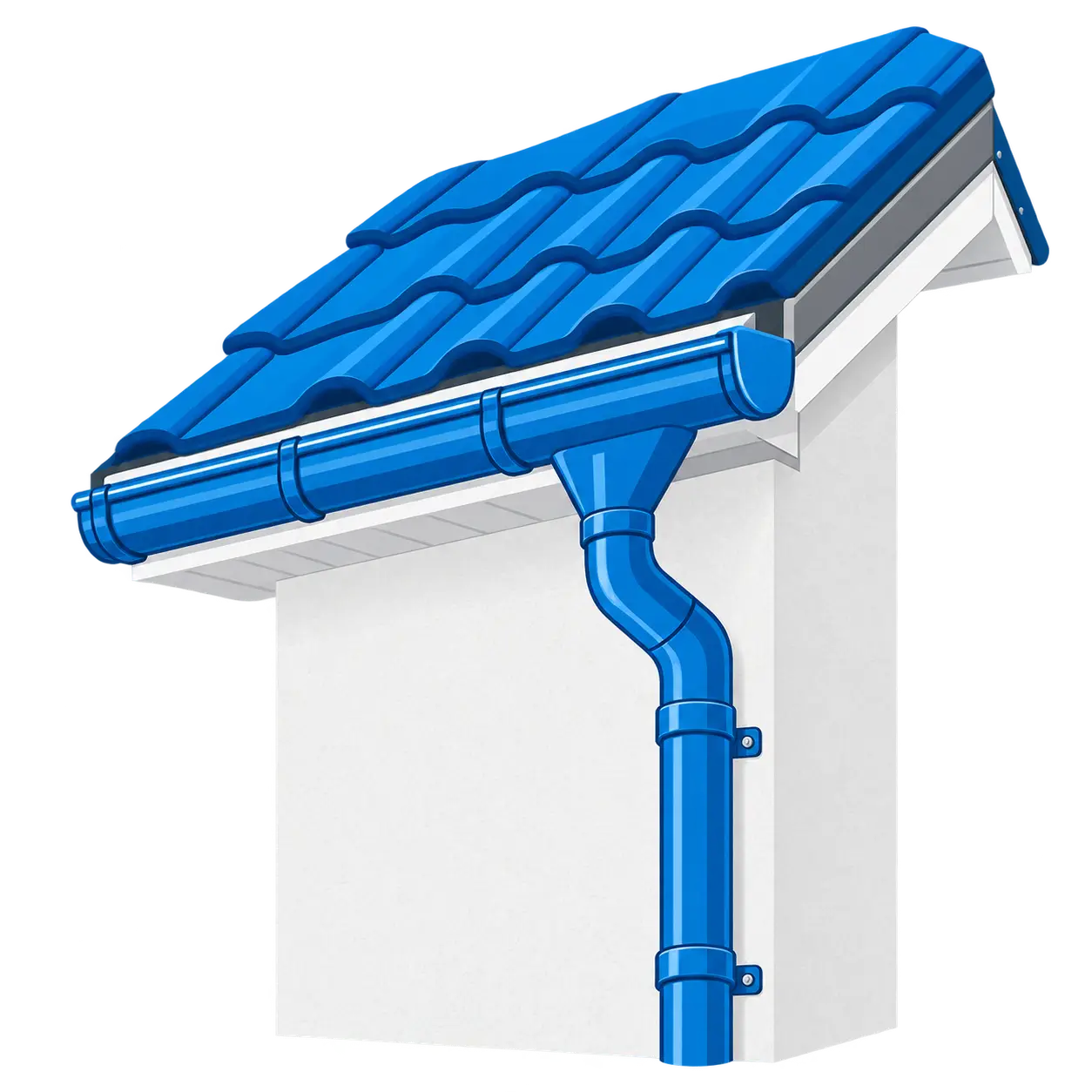

Z čeho se skládá okapový systém
Při nákupu okapu je dobré si představit celý systém od střechy až po místo, kam voda odteče. Nestačí objednat pouze žlab a svod. Většina sestav se skládá z několika navazujících dílů, které musí rozměrově i funkčně sedět.
Základní části okapového systému
- Okapový žlab zachytává vodu ze střechy.
- Háky žlabu drží žlab ve správné poloze a pomáhají vytvořit potřebný spád.
- Spojky, čela a rohy žlabu propojují jednotlivé části a uzavírají systém.
- Kotlík nebo hrdlo žlabu převádí vodu ze žlabu do svodu.
- Okapový svod vede vodu svisle dolů.
- Kolena a odbočky pomáhají svod napojit podle tvaru fasády a dalšího vedení vody.
- Objímky svodu kotví svod ke zdi.
- Sběrač dešťové vody umožní odvést část vody do sudu nebo nádrže.
- Geiger neboli lapač střešních splavenin zachytává nečistoty před napojením vody do potrubí, kanalizace nebo vsaku.
Jak vybrat okap podle velikosti střechy

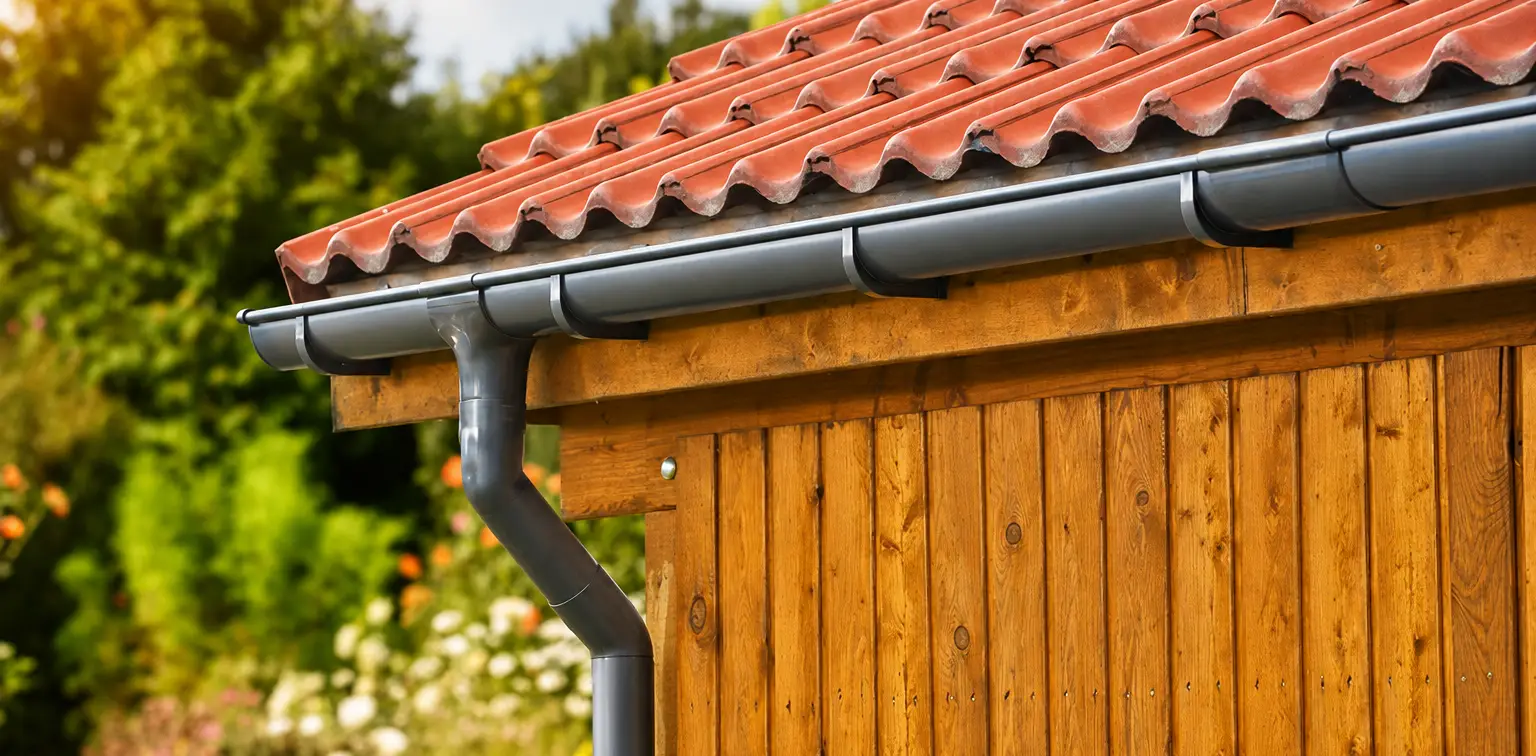

Základem je velikost a členitost střechy. Menší pergola nebo zahradní domek potřebuje jiný systém než rodinný dům s dlouhou okapovou hranou. Při výběru sledujte hlavně plochu střechy, délku žlabu, počet svodů, sklon střechy a místo, kam budete vodu odvádět.
Obecně platí, že čím větší střecha a delší okapová hrana, tím důležitější je správně zvolený rozměr žlabu a dostatečný počet svodů. U větší střechy bývá lepší vodu rozdělit do více svodů než spoléhat na jeden přetížený odtok.
Jak správně dimenzovat okapy a svody
Přesné dimenzování by mělo vždy vycházet z projektu, tvaru střechy a technických parametrů konkrétního systému. Pro první orientaci je nejdůležitější zjistit, jak velkou část střechy bude odvádět jeden svod. Pokud je žlab poddimenzovaný nebo je svodů málo, systém se při silném dešti nestíhá vyprazdňovat a voda může přetékat přes jeho hranu.
Co znamená RG u okapu
Při výběru okapů se můžete setkat s označením RG 70, RG 75, RG 100, RG 125 nebo RG 150. Zkratka RG vyjadřuje orientační systémovou velikost okapového žlabu. Číslo za označením RG proto nemusí přesně odpovídat skutečné šířce nebo hloubce žlabu v milimetrech.
Podle RG se vybírá nejen samotný žlab, ale také odpovídající háky, spojky, čela, rohy a kotlíky. Všechny součásti proto musí pocházet z kompatibilního okapového systému. Označení DN se naopak používá pro jmenovitou velikost svodové trubky.
Jak vybrat velikost RG podle plochy střechy
Pro orientační výběr není rozhodující pouze to, zda jde o pergolu, garáž nebo rodinný dům. Důležitější je půdorysná plocha části střechy, kterou odvádí jeden svod. Přidáním dalšího svodu se plocha připadající na jeden odtok zmenší a žlab se při dešti rychleji vyprazdňuje.
| Velikost žlabu | Plocha střechy na jeden svod | Typické použití | Praktická představa |
|---|---|---|---|
| RG 70 / RG 75 | do 25 m² | Menší přístřešek, zahradní domek, skleník nebo menší pergola | Například jednoduchá střecha o rozměru přibližně 4 × 6 m |
| RG 100 | do 51 m² | Větší pergola, garáž, zahradní stavba nebo menší část střechy domu | Přibližně 25–50 m² střechy odváděných jedním svodem |
| RG 125 | do 100 m² | Rodinný dům, větší garáž nebo hospodářská stavba | Jedna strana běžné sedlové střechy s jedním svodem |
| RG 150 | do 159 m² | Velká střešní rovina, větší dům, hospodářský objekt nebo část haly | U takto velké plochy je vhodné přesnější odborné dimenzování |
Důležité: Uvedené hodnoty slouží pro základní orientaci. Konkrétní kapacita závisí také na tvaru žlabu, velikosti svodu, délce okapové hrany, poloze kotlíku, členitosti střechy a technických parametrech zvoleného systému. Stejné označení RG navíc nemusí mít u všech systémů zcela shodné rozměry a kapacitu.
Jaký svod použít k žlabu RG 70, 75, 100, 125 a 150
U plastových okapových systémů Marley se velikost svodu vybírá podle rozměrové řady žlabu a odpovídajícího kotlíku. Pro běžný nákup můžete vycházet z následujících kombinací:
Kombinace platí pro systémy Marley. U žlabu RG 150 záleží volba mezi DN 105 a DN 125 na velikosti odvodňované plochy a celkovém návrhu. Vždy zkontrolujte, že žlab, kotlík, svod, kolena i další díly patří do stejné rozměrové řady. Prohlédnout okapové svody.
Jednoduchý příklad výpočtu
Dům s půdorysem 15 × 10 metrů má celkovou půdorysnou plochu 150 m². U běžné sedlové střechy odtéká voda na dvě strany, takže na každou stranu připadá přibližně 75 m².
Pokud bude na každé straně jeden svod, je potřeba vybrat žlab pro odvodnění přibližně 75 m², orientačně RG 125. Při použití dvou svodů na každé straně připadne na jeden svod pouze 37,5 m² a může vyhovět menší systém, například RG 100.
Odvodňovaná plocha na jeden svod = půdorysná plocha příslušné části střechy ÷ počet svodů
Při orientačním výběru si položte tři otázky
- Jak velká plocha střechy bude do daného žlabu odvádět vodu?
- Jak dlouhá je okapová hrana a kolik svodů na ní bude?
- Bude voda odtékat volně, do kanalizace, do vsaku nebo do nádrže?
Velikost svodu DN musí odpovídat zvolenému žlabu a kotlíku. Konkrétní kombinaci vždy ověřte v technických údajích daného okapového systému. U členité střechy, dlouhé okapové hrany nebo větší odvodňované plochy je vhodné návrh konzultovat s odborníkem.
Kolik objímek svodu a háků žlabu budete potřebovat
Potřebný počet upevňovacích prvků závisí hlavně na délce svodu, délce okapové hrany a zvolené rozteči. Následující vzorce můžete použít jako praktickou pomůcku při nákupu. Výsledek je orientační; přesné rozmístění je vždy potřeba upravit podle krajních háků, spojek, kotlíků a dalších tvarovek.
Kolik objímek pro svodovou trubku
Objímky Marley se montují v rozteči 2 až 2,5 m. Horní objímka tvoří pevný bod, prostřední a spodní objímky musí umožnit svodu teplotní pohyb.
Praktická pomůcka pro nákup
Orientační počet objímek = délka svodu ÷ zvolená rozteč 2 až 2,5 m
Výsledek zaokrouhlete nahoru a přičtěte jednu objímku.
Příklad: 5 m ÷ 2,5 m = 2; po přičtení jedné objímky vycházejí 3 objímky. Při rozteči 2 m vycházejí po zaokrouhlení a přičtení 4 objímky.
- U sběrače dešťové vody přidejte objímku nad i pod sběrač.
- U zateplené fasády použijte vhodné delší kotevní šrouby.
- Zkontrolujte počet kusů v balení; některé objímky Marley se prodávají jako pár.
Kolik háků pro okapový žlab
U RG 70 a RG 75 se používá rozteč 50 cm. Stejnou rozteč dodržte u plastových háků RG 100 a RG 150. U kovových háků RG 100 a RG 125 může být rozteč až 70 cm.
Praktická pomůcka pro nákup
Orientační počet háků = délka žlabu ÷ zvolená rozteč háků
Výsledek zaokrouhlete nahoru a přičtěte jeden hák.
Příklad pro žlab dlouhý 5 m: při rozteči 50 cm vychází nákupní odhad na 11 háků. Při rozteči 70 cm vychází odhad po zaokrouhlení na 9 háků. Přesné rozmístění může podle polohy krajních háků vyjít o jeden kus jinak; pomůcka proto počítá s praktickou rezervou.
- Od spojky, čela nebo jiné tvarovky má být nejbližší hák vzdálen přibližně 5 až 15 cm.
- U speciálních držáků na vlnitou či trapézovou krytinu může být předepsaná menší rozteč.
- Při montáži vytvořte spád žlabu přibližně 2 až 3 mm na 1 m.
Vzorce slouží jako praktická nákupní pomůcka, nikoli jako náhrada montážního návrhu. U členité okapové hrany, více spojek, rohů nebo kotlíků počítejte s rezervou a řiďte se pokyny pro konkrétní typ háku a objímky. Prohlédnout háky a objímky.

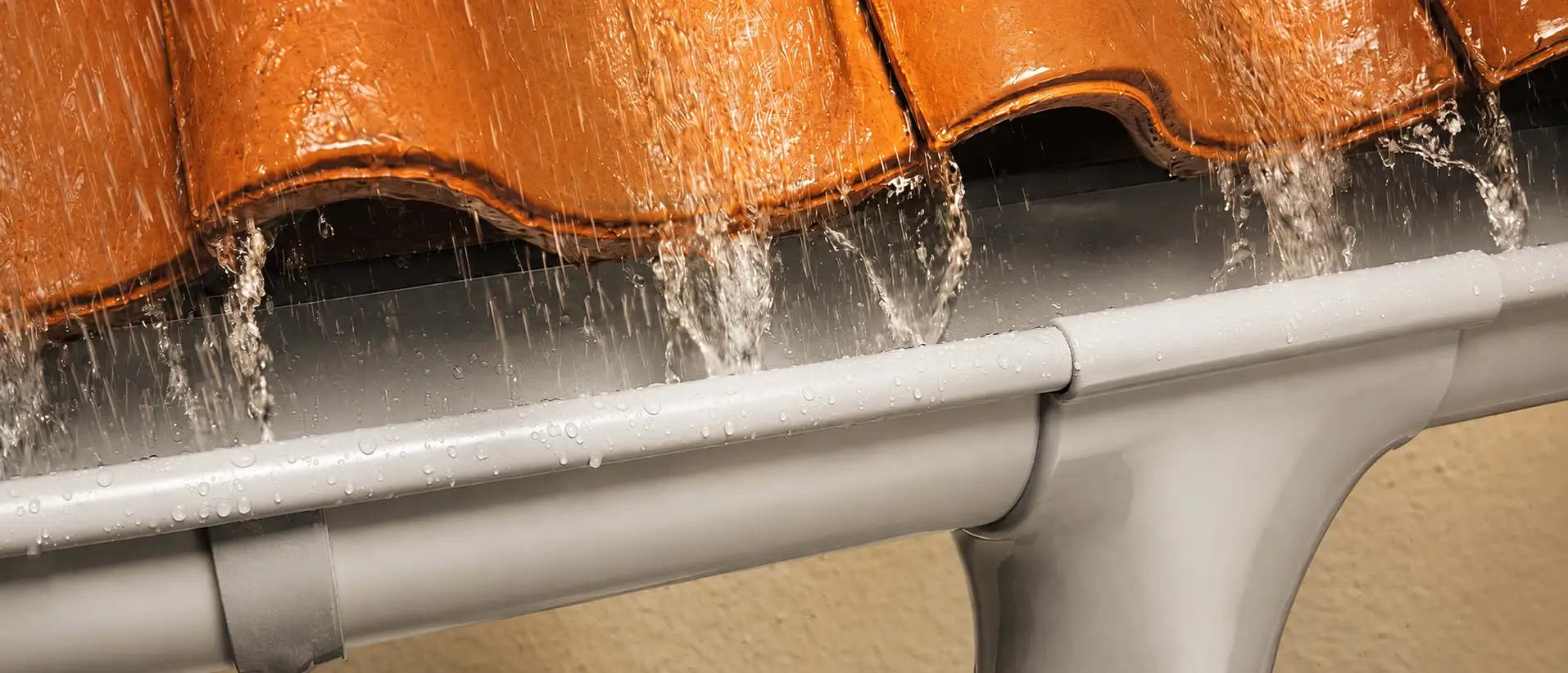

Kam odvést dešťovou vodu
Okap nekončí u paty svodu. Před nákupem je dobré vědět, kam bude voda pokračovat. Může odtékat do kanalizace, vsaku, drenáže, retenční nádrže, sudu nebo jiné nádoby na dešťovou vodu. Každé řešení má jiné požadavky na doplňky a napojení.
Podrobněji jsme napojení okapu na sud nebo nádrž popsali v článku Jak napojit okap na nádrž na dešťovou vodu.
Prohlédnout sběrače dešťové vody
Co je geiger a proč ho nepodcenit
Geiger, tedy lapač střešních splavenin, se používá tam, kde svod pokračuje do země, kanalizace, potrubí nebo vsaku. Zachytává listí, větvičky, mech a další nečistoty, které by mohly navazující vedení zanášet. U domu s okolní zelení nebo tam, kde se voda odvádí do potrubí, je geiger velmi praktický prvek.
Zákazníci na geiger často zapomenou, protože není tak viditelný jako žlab nebo svod. Přitom může výrazně pomoct s údržbou a ochranou navazujícího systému.
Prohlédnout lapače střešních splavenin
Nejčastější chyby při nákupu okapu
- výběr okapu jen podle barvy nebo ceny, ne podle velikosti střechy,
- poddimenzovaný žlab nebo svod,
- málo svodů na dlouhé okapové hraně,
- zapomenuté háky, spojky, čela, kolena nebo objímky,
- nepromyšlené místo, kam voda odteče,
- chybějící geiger před napojením do potrubí,
- sběrač vody bez řešení přepadu,
- podcenění bezpečnosti práce ve výšce.
Kontrola před objednávkou
Před objednáním si projděte celý okapový systém od střechy až po místo, kam voda odteče. Pomůže vám to předejít situaci, kdy doma zjistíte, že chybí spojka, čelo, koleno nebo další důležitý díl.
Před nákupem si ověřte
- délku okapové hrany,
- přibližnou plochu střechy, ze které voda poteče do žlabu,
- počet svodů,
- odpovídající rozměr žlabu a svodu,
- počet rohů, čel, spojek, háků, kotlíků, kolen a objímek,
- zda voda půjde do kanalizace, vsaku nebo nádrže,
- přidejte geiger tam, kde svod pokračuje do potrubí,
- zvažte sběrač vody, pokud chcete dešťovku využívat.
Vyberte okapový systém pro svůj dům
Chystáte se vybrat nový okapový systém? Prohlédněte si nabídku okapových žlabů, svodů, rohů, sběračů vody a lapačů střešních splavenin na e-shopu HECKL.
Shrnutí
Správně zvolený okapový systém pomůže odvést dešťovou vodu bezpečně, prakticky a bez zbytečných problémů. Před nákupem si ujasněte velikost střechy, délku okapové hrany, počet svodů, způsob odvodu vody a všechny potřebné díly od žlabu až po geiger. Díky tomu vyberete systém, který bude fungovat nejen při běžném dešti, ale i při větším zatížení.
Časté otázky
Co všechno potřebuji k okapovému systému?
Základem je okapový žlab, háky, spojky, čela, rohy, kotlík nebo hrdlo, svodová roura, kolena, objímky a podle způsobu odvodu vody také sběrač dešťové vody nebo geiger.
Jak vybrat velikost okapu podle střechy?
Sledujte hlavně plochu střechy, délku okapové hrany, počet svodů a místo, kam bude voda odtékat. U větší nebo členité střechy je vhodné poradit se s odborníkem.
Co znamená označení RG u okapu?
RG označuje orientační systémovou velikost okapového žlabu. Nejde vždy o jeho skutečnou šířku v milimetrech. Podle RG se vybírají kompatibilní žlaby, háky, spojky, čela, rohy a kotlíky.
Počítá se plocha celé střechy?
Pro základní orientaci se počítá půdorysná plocha části střechy odváděná do konkrétního žlabu a následně plocha připadající na jeden svod. U členité nebo velké střechy je potřeba přesnější odborný návrh.
Jaký svod zvolit k žlabu Marley RG 70, 75, 100, 125 nebo 150?
K žlabům RG 70 a RG 75 se používá svod DN 53, k RG 100 svod DN 75 a k RG 125 svod DN 105. Pro RG 150 lze podle velikosti odvodňované plochy a návrhu systému použít DN 105 nebo DN 125.
Kolik objímek potřebuji na jeden svod?
Objímky Marley se montují přibližně po 2 až 2,5 m. Pro orientační nákupní výpočet vydělte délku svodu zvolenou roztečí, výsledek zaokrouhlete nahoru a přičtěte jednu objímku. Pro svod dlouhý 5 m tak při rozteči 2,5 m vycházejí 3 objímky. U sběrače vody je potřeba objímka nad i pod prvkem.
Kolik háků potřebuji na okapový žlab?
Pro praktický nákupní odhad vydělte délku žlabu zvolenou roztečí, výsledek zaokrouhlete nahoru a přičtěte jeden hák. U pětimetrového žlabu tak vychází 11 háků při rozteči 50 cm nebo orientačně 9 háků při rozteči 70 cm. Přesný počet se může podle polohy krajních háků a tvarovek lišit o jeden kus.
Co se stane, když je žlab nebo svod příliš malý?
Při silnějším dešti může voda přetékat přes hranu žlabu nebo se svod nestihne vyprazdňovat. Voda se pak může dostávat na fasádu, sokl, chodník nebo k základům domu.
K čemu slouží geiger?
Geiger neboli lapač střešních splavenin zachytává listí, mech, větvičky a další nečistoty před napojením svodu do potrubí, kanalizace nebo vsaku.
Kdy se hodí sběrač dešťové vody?
Sběrač vody se hodí ve chvíli, kdy chcete část dešťové vody ze svodu odvést do sudu nebo nádrže a využít ji například na zalévání zahrady.
Zvládnu montáž okapu svépomocí?
Jednoduché úpravy a drobné doplňky zvládne šikovný kutil. Kompletní montáž okapů na rodinném domě, spádování žlabů nebo práce ve výšce je často lepší svěřit odborníkovi.
